17．(10分)重100N的由轻绳悬挂于墙上的小球搁在轻质斜板上，斜板搁于墙角．不计一切摩擦，球和板静止于图示的位置，图中角均为30⁰．求：悬绳中张力和小球受到斜板的支持力各是多少？小球与斜板接触点应在板上的何处？板两端所受弹力是多大？(假设小球在板上任何位置时，图中的角均保持不变)．

16．(10分)如图所示，物体从光滑斜面上的A点由静止开始下滑，经过B点后进入水平面(设经过B点前后速度大小不变)，最后停在C点．每隔0.2秒钟通过速度传感器测量物体的瞬时速度，下表给出了部分测量数据．(取重力加速度g=10 m/s²)

求：；物体运动的总路程.

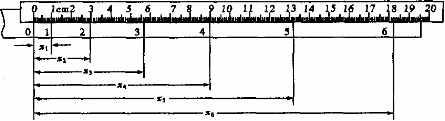

0、1、2、5计数点所在位置如图所示，则x₂=　　　　 cm．x₅=　　　 cm·

　 (3)该同学在图中已标出1、3、4、6计数点对应的坐标点，请你在该图中标出与2、5两个计数点对应的坐标点，并画出－t图线．

　 (4)根据－t图线判断，在打0计数点时，小车的速度v₀=　　　 m/s；它在斜面上运动的加速度a= 　　　m/s²．

15. 某同学用如图所示的实验装置研究小车在斜面上的运动．实验步骤如下：

　 a．安装好实验器材．

　 b．接通电源后，让拖着纸带的小车沿平板斜面向下运动，重复几次．选出一条点迹比较清晰的纸带，舍去开始密集的点迹，从便于测量的点开始，每两个打点间隔取一个计数点，如图2 中0、1、2…6点所示．

　 c．测量1、2、3……6计数点到0计数点的距离，分别记作：x_l、x₂、x₃…x₆．

　 d．通过测量和计算，该同学判断出小车沿平板做匀加速直线运动．

　 e．分别计算出x_l、x₂、x₃…x₆与对应时间的比值、 、 ……

　 f．以为纵坐标、t为横坐标，标出与对应时间t的坐标点，画出－t图线．结合上述实验步骤，请你完成下列任务：

　 (1)实验中，除打点计时器(含纸带、复写纸)、小车、平板、铁架台、导线及开关外，在下面的仪器和器材中，必须使用的有　　　 和　　　 ．(填选项代号)

　　 A．电压合适的50 Hz交流电源

　　 B．电压可调的直流电源

　　 C．刻度尺

D．停表

E．天平

F．重锤

　 (2)将最小刻度为1mm的刻度尺的0刻线与0计数点对齐．

14．如图，在具有水平转轴O的圆柱体A点放一重物P，圆柱体缓慢地匀速转动，P随圆柱体从A转至A’的过程中与圆柱体始终保持相对静止，则P受到的摩擦力的大小变化情况，下列各图中正确的是　　

13.如图所示,在倾角为30⁰的粗糙斜面上有一重为G的物体，若用与斜面底边平行的恒力推它，恰好能使它做匀速直线运动。物体与斜面之间的动摩擦因数为(　 )

　A．　　　 B．　　　 C．　　　 D．

12.如图所示，水平地面光滑，长木板质量为m、长为l=2m，一质量也为m的质点，以初速度v₀=3m/s从长木板的左边滑上木板，已知质点与长木板间的动摩擦因数为μ＝0.1，质点离开木板时的速度为v= 1m/s．则质点与木板作用的时间为：

A．1s　　　　 B.2s　　　　 C.3s　　　　　 D.4s

11．高血压已成为危害人类健康的一种常见病，现已查明，血管变细是其诱因之一．为研究这一问题，我们可做一些简化和假设：设血液通过一定长度血管时受到的阻力f与血液流速v成正比，即f=kv (其中k与血管粗细无关)，为维持血液匀速流动，在这血管两端需要有一定的压强差．设血管内径为d₁时所需的压强差为△p，若血管内径减为d₂时，为了维持在相同时间内流过同样多的血液，压强差必须变为

A．　 B．　　 C．　　 D．

10．如图，把橡皮绳两端结在竖直放置的圆环最高点A处，中点挂重为G的物体恰好在环心O处平衡，若把橡皮绳两端结在环上离A相等的B、B’两处，且∠BOB’=120º，中点挂另一物体仍能在环心O处平衡，则该物体重为　 (　　 )

　A．2G　　 B．G　　 C．　　 D．

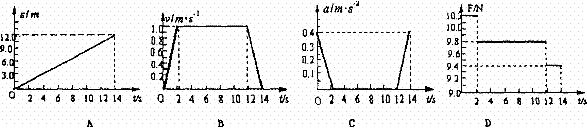

9. 李明同学在由静止开始向上运动的电梯里，把一测量多种运动参量的小探头固定在一个质量为1kg的手提包上，14s时间内到达12m高处的某一楼层停止，根据采集的数据画出了很多图象，请你根据相关数据和所学知识判断下列图象(设F为手提手提包时所受拉力，g=9.8m/s²)中可能正确的是 (　　 )
