17. (10分)如图所示,矩形线圈abcd在磁感强度B=2T的匀强磁场中绕轴OO′,以角速度ω=10πrad/s匀速转动,线圈共10匝, ab=0. 3m,bc= 0. 6m,负载电阻R= 45Ω。求
(l)电阻R在0.05s内所发出的热量;
(2)0.05s内流过的电量(设线圈从垂直中性面开始转动)
16.(10分)电感L的线圈和电容C的电LC振荡电路,现给电容器充电到两极间电压为U,然后LC回路开始产生振荡电流,若u=6 π V,C=0.01uF,L=2.5mH,则电路在电容器的一次放电过程中,平均电流为多大?
15.(5分)图是一交流电电压随时间变化的图象,问此交流电压的有效值为多少?
14.丹麦物理学家_____发现电流能产生磁场,法国物理学家_______揭示了磁现象的电本质,英国科学家_______发现了利用磁场产生电流的条件,英国物理学家________建立了完整的电磁场理论,预言了电磁波的存在,德国物理学家_______用实验成功地证明了电磁波的存在,并且完善了电磁场理论.

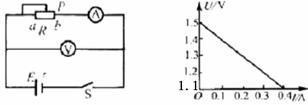

13.在用电流表和电压表测定电池的电动势和内阻的实验中:
(1)闭合开关S前,滑动变阻器的滑动头P应滑至_______端(填"a"或"b")。
(2)现备有以下器材:
A.干电池1个 B.滑动变阻器(0~50Ω) C.滑动变阻器(0~1750Ω) D.电压表(0~3V) E.电压表(0~15V) F.电流表(0~0.6A)G.电流表(0~3A)
其中滑动变阻器应选____ ,电流表应选______ 电压表应选______。(填写字母序号即可)
右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=______V,内电阻r=_______Ω。
12.如图5所示,圆形线圈垂直放在匀强磁场里,第1秒内磁场方向指向纸里,如图(b).若磁感应强度大小随时间变化的关系如图(a),那么,下面关于线圈中感应电流的说法正确的是
A.在第1秒内感应电流增大,电流方向为逆时针
B.在第2秒内感应电流大小不变,电流方向为顺时针
C.在第3秒内感应电流减小,电流方向为顺时针
D.在第4秒内感应电流大小不变,电流方向为顺时针
二 填空题 共17分
11.在LC振荡电路中,某时刻电容器的电场方向和线圈中的磁场方向如图4所示,则
A.电容器正在放电 B.线圈中的磁场能正在减小
C.线圈中的电流正在减小 D.自感电动势正在阻碍电流减小

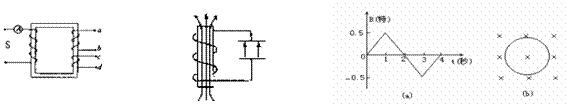

10.理想变压器输入电压U一定,上下两个副线圈匝数分别为n2和n3,如图3所示,当把这个电阻接在ab两端时,安培表示数为I1,当把这个电阻接在cd两端时,安培表的示数为I2,则
A. I1∶I2=n2∶n3 B. I1∶I2= C. I1∶I2= D. I1∶I2=
图3 图4 图5

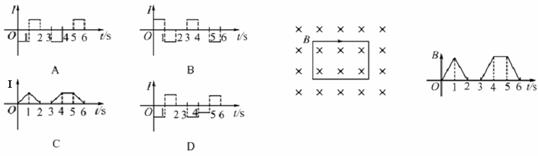

9.如图所示,一矩形线圈位于一随时间t变化的匀强磁场内,磁场的方向垂直线圈所在的平面(纸面)向里.磁感应强度B随时间t变化的规律如图所示.以I表示线圈中的感应电流,以图中线圈上箭头所示方向的电流为正,则下列I-t图中正确的是
8.在交流电路中,如果电源电动势的最大值保持不变,频率可以改变,在如图所示的电路的a、b两点间分别将甲、乙、丙单独接入。当使交流电频率增加时,可以观察到下列论述的哪种情况
A . A1读数不变,A2增大,A3减小。
B. A1读数减小,A2不变,A3增大。
C. A1读数增大,A2不变,A3减小。
D. A1、A2、A3的读数均不变。
