7．在图所示的竖直向下的匀强电场中，用绝缘的细线拴住的带电小球在竖直平面内绕悬点O做圆周运动，下列说法正确的是

①带电小球有可能做匀速率圆周运动 ②带电小球有可能做变速率圆周运动 ③带电小球通过最高点时，细线拉力一定最小④带电小球通过最低点时，细线拉力有可能最小

A．②　　 　　 　　 B．①②

C．①②③　　　　　　 D．①②④

6．如图所示，一根长为2 m的绝缘细管AB被置于匀强电场E中，其A、B两端正好处于电场的左右边界上，倾角α=37°,电场强度E=10³ V/m，方向竖直向下，管内有一个带负电的小球，重G=10^-3 N,电荷量q=2×10^-6 C，从A点由静止开始运动，已知小球与管壁的动摩擦因数为0．5，则小球从B点射出时的速度是(取g=10 m/s²；sin37°=0.6，cos37°=0.8)

A．2 m/s　　　　　　　　　　 B．3 m/s　　　　 C．2m/s　　　　　　　　 D．2m/s

5．如图所示，带箭头的线段表示某一电场中的电场线的分布情况．一带电粒子在电场中运动的轨迹如图中虚线所示．若不考虑其他力，则下列判断中正确的是

A．若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电

B．不论粒子是从A运动到B，还是从B运动到A，粒子必带负电

C．若粒子是从B运动到A，则其加速度减小

D．若粒子是从B运动到A，则其速度减小

4．如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是

A．先变大后变小，方向水平向左

B．先变大后变小，方向水平向右

C．先变小后变大，方向水平向左

D．先变小后变大，方向水平向右

3．处在如图所示的四种电场中P点的带电粒子，由静止释放后只受电场力作用，其加速度一定变大的是

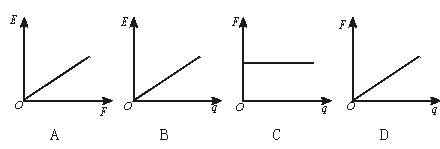

2．一个检验电荷q在电场中某点受到的电场力为F，以及这点的电场强度为E，图中能正确反映q、E、F三者关系的是

1．电场强度E的定义式为E=F/q，根据此式，下列说法中正确的是

①此式只适用于点电荷产生的电场 ②式中q是放入电场中的点电荷的电荷量，F是该点电荷在电场中某点受到的电场力，E是该点的电场强度 ③式中q是产生电场的点电荷的电荷量，F是放在电场中的点电荷受到的电场力，E是电场强度 ④在库仑定律的表达式F=kq₁q₂/r²中，可以把kq₂/r²看作是点电荷q₂产生的电场在点电荷q₁处的场强大小，也可以把kq₁/r²看作是点电荷q₁产生的电场在点电荷q₂处的场强大小

A．只有①②　　　　 　　　　　　　　　　　　　　 B．只有①③

C．只有②④　　　　　　　　　　　 　　　　　　　 D．只有③④

2．电场线

要牢记以下6种常见的电场的电场线

注意电场线的特点和电场线与等势面间的关系：

①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。

②电场线互不相交。

[例7] 如图所示，在等量异种点电荷的电场中，将一个正的试探电荷由A 点沿直线移到O点，再沿直线由O点移到c点。在该过程中，检验电荷所受的电场力大小和方向如何改变？其电势能又如何改变？

解：根据电场线和等势面的分布可知：电场力一直减小而方向不变；

电场的最基本的性质是对放入其中的电荷有力的作用，电荷放入电场后就具有电势能。

1．电场强度

电场强度E是描述电场的力的性质的物理量。

(1)定义：放入电场中某点的电荷所受的电场力F跟它的电荷量q的比值，叫做该点的电场强度，简称场强。

①这是电场强度的定义式，适用于任何电场。

②其中的q为试探电荷(以前称为检验电荷)，是电荷量很小的点电荷(可正可负)。

③电场强度是矢量，规定其方向与正电荷在该点受的电场力方向相同。

(2)点电荷周围的场强公式是：，其中Q是产生该电场的电荷，叫场电荷。

(3)匀强电场的场强公式是：，其中d是沿电场线方向上的距离。

[例5] 图中边长为a的正三角形ABC的三点顶点分别固定三个点电荷+q、+q、-q，求该三角形中心O点处的场强大小和方向。

解：每个点电荷在O点处的场强大小都是由图可得O点处的合场强为，方向由O指向C 。

[例6] 如图，在x轴上的x = -1和x =1两点分别固定电荷量为- 4Q和+9Q的点电荷。求：x轴上合场强为零的点的坐标。并求在x = -3点处的合场强方向。

解：由库仑定律可得合场强为零的点的坐标为x= -5。x= -5、x= -1、x=1这三个点把x轴分成四段，可以证明：同一直线上的两个点电荷所在的点和它们形成的合场强为零的点把该直线分成4段，相邻两段上的场强方向总是相反的。本题从右到左，4个线段(或射线)上的场强方向依次为：向右、向左、向右、向左，所以x= -3点处的合场强方向为向右。

3．与力学综合的问题。

[例3] 已知如图，光滑绝缘水平面上有两只完全相同的金属球A、B，带电量分别为-2Q与-Q。现在使它们以相同的初动能E₀(对应的动量大小为p₀)开始相向运动且刚好能发生接触。接触后两小球又各自反向运动。当它们刚好回到各自的出发点时的动能分别为E₁和E₂，动量大小分别为p₁和p₂。有下列说法：

①E₁=E₂> E₀，p₁=p₂> p₀

②E₁=E₂= E₀，p₁=p₂= p₀

③接触点一定在两球初位置连线的中点右侧某点

④两球必将同时返回各自的出发点。其中正确的是

A．②④　　 B．②③　　 C．①④　　 D．③④

解：由牛顿定律的观点看，两球的加速度大小始终相同，相同时间内的位移大小一定相同，必然在连线中点相遇，又同时返回出发点。由动量观点看，系统动量守恒，两球的速度始终等值反向，也可得出结论：两球必将同时返回各自的出发点。且两球末动量大小和末动能一定相等。从能量观点看，两球接触后的电荷量都变为 -1.5Q，在相同距离上的库仑斥力增大，返回过程中电场力做的正功大于接近过程中克服电场力做的功，由机械能定理，系统机械能必然增大，即末动能增大。选C。

本题引出的问题是：两个相同的带电小球(可视为点电荷)，相碰后放回原处，相互间的库仑力大小怎样变化？讨论如下：①等量同种电荷，F ^/=F；②等量异种电荷，F ^/=0<F；③不等量同种电荷F ^/>F；④不等量异种电荷F ^/>F、F ^/=F、F ^/<F都有可能，当满足q₁=(3±2)q₂时F ^/=F。

[例4] 已知如图，在光滑绝缘水平面上有三个质量都是m的相同小球，彼此间的距离都是l，A、B电荷量都是+q。给C一个外力F，使三个小球保持相对静止共同加速运动。求：C球的带电性和电荷量；外力F的大小。

解：先分析A、B两球的加速度：它们相互间的库仑力为斥力，因此C对它们只能是引力，且两个库仑力的合力应沿垂直于AB连线的方向。这样就把B受的库仑力和合力的平行四边形确定了。于是可得Q_C= -2q，F=3F_B=3F_AB=。
