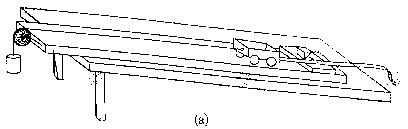

15、如图(a)所示，小车放在斜面上，车前端栓有不可伸长的细线，跨过固定在斜面边缘的小滑轮与重物相连，小车后面与打点计时器的纸带相连。起初小车停在靠近打点计时器的位置，重物到地面的距离小于小车到滑轮的的距离。启动打点计时器，释放重物，小车在重物的牵引下，由静止开始沿斜面向上运动，重物落地后，小车会继续向上运动一段距离。打点计时器使用的交流电频率为50 Hz。图(b)中a、b、c是小车运动纸带上的三段，纸带运动方向如箭头所示。

⑴根据所提供纸带上的数据，计算打c段纸带时小车的加速度大小为_________m/s²。(结果保留两位有效数字)

⑵打a段纸带时，小车的加速度是2.5 m/s²，如果取重力加速度10 m/s²，由纸带数据可推算出重物与小车的质量比为_________。

14．一游标卡尺的主尺最小分度为1毫米，游标上有20个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为 _　　 __毫米。

13.如图所示,两根直木棍AB和CD相互平行,斜靠在竖直墙壁上固定不动,一根水泥圆筒从木棍的上部匀速滑下.若保持两木棍倾角不变,将两棍间的距离减小后固定不动,仍将水泥圆筒放在两木棍上部,则水泥圆筒在两木棍上将(　 )

A.仍匀速滑下　　 B.匀加速滑下　　 C.可能静止　　　 D.一定静止

12.甲乙两辆汽车在平直的公路上沿同一方向作直线运动，t＝0时刻同时经过公路旁的同一个路标。在描述两车运动的v－t图中(如图)，直线a、b分别描述了甲乙两车在0－20 s的运动情况。关于两车之间的位置关系，下列说法正确的是(　 )

　　 A．在0－10 s内两车逐渐靠近

　　 B．在10－20 s内两车逐渐远离

　　 C．在5－15 s内两车的位移相等

　　 D．在t＝10 s时两车在公路上相遇

11. 放在水平地面上的一物块，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物块速度v与时间t 的关系如图所示。取重力加速度g＝10m/s²。由此两图线可以求得物块的质量m和物块与地面之间的动摩擦因数μ分别为()

A.m＝0.5kg，μ＝0.4　　

B.m＝1.5kg，μ＝

C.m＝0.5kg，μ＝0.2　　

D.m＝1kg，μ＝0.2

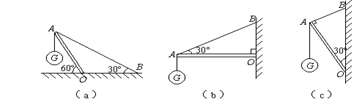

10. 图为三种形式的吊车的示意图，OA为杆，重量不计，与地面通过铰链连接，AB为缆绳，当它们吊起相同重物时，杆OA受力的关系是：(　 )

A ． a>b>c　　　　　 B． a>c=b　　　　　 C． a=b>c　　　　　 D． a=b=c

9． 如图所示，质量为M的小车放在光滑水平面上，小车上用细线悬吊一质量为m的小球，M > m，用一力F水平向右拉小球，使小球和车一起以加速度a向右运动时，细线与竖直方向成角，细线的拉力为F_T.若用一力水平向左拉小车，使小球和车一起以加速度向左运动时，细线与竖直方向也成角，细线

的拉力为，则( )

A.= a，= F_T 　B.> a，= F_T

C.< a，> F_T 　　　D.< a，< F_T

8．质量分别为m₁、m₂的A、B两个物体叠放在光滑的水平地面上，用水平恒力F拉A时，A和B无相对滑动，如图所示，A、B间摩擦力为f₁；若改用同样的力拉B时，A和B间仍无相对滑动，A、B间摩擦力为f₂．则f₁与f₂的比值f₁∶f₂为：(　 )

A．m₁∶m₂　　　　　　　　　　　　　　　　　　　　　　　　　　 B．m₂∶m₁

C．1∶2　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．2∶1

7．在粗糙的木板上放置一质量为m的物体，现抬起木板的一端，使其绕B端转动，如图所示．其转角在0˚-90˚间变化时，则关于物体所受到的摩擦力大小为：

A．摩擦力先减小后增大　　　　　　　　　　　　　 B．摩擦力始终增大

C．摩擦力先增大后减小　　　　　　　　　　　　　 D．摩擦力始终减小

5．如图所示，1、2两物体的质量分别为m和2m，中间用轻弹簧连接，1、2与水平地面的动摩擦因数均为μ，在水平推力F的作用下，1、2两物体相对静止一起以某一速度向右做匀速直线运动，此时弹簧弹力的大小为F₁，突然撤去推力F的瞬间，1物体加速度的大小为a，则关于F₁和a的值，下列说法中正确的

是(　 )

A．F₁=2μmg， a=μg

B．F₁=3μmg,　 a=3μg

C．F₁=μmg， a=2μg

D．F₁=2μmg，a=3μg

　 6．斜面体放在粗糙水平面上，一个物体恰能沿斜面体匀速下滑。若现在沿平行斜面方向用力向下推此物体，使物体加速下滑，斜面体始终静止不动，则斜面受地面的摩擦力( )

　 A．大小为零

　 B．方向水平向右

　 C．方向水平向左

　 D．无法判断大小和方向
