3.能正确使用集合符号表示有关点 、线、面的位置关系.
2.了解平面的基本性质(公理1-3)
1.初步了解平面的概念.
例1:画水平放置的正三角形的直观图。
解答:见书14页例1
点评:在条件“平行于x轴的线段,在直观图中保持长度不变;平行于y轴的线段,长度为原来的一半”之下,正三角形的直观图为斜三角形。
追踪训练一
画水平放置的正五边形的直观图。
解答:略
例2.画棱长为2cm的正方体的直观图.
解答:见书15页例2
点评:空间图形的直观图的画法。
规则是:已知图形中平行于x轴,y轴和z轴的线段,在直观图中保持平行性不变;平行于x轴,z轴的线段,在直观图中保持原长度不变;平行于y轴的线段长度为原来的一半。
追踪训练二
用斜二测画法画长、宽、高分别是4cm,3cm,2cm的长方体ABCD-A′B′C′D′的直观图
学生质疑 |
|
教师释疑 |
|
仿照例2作图
例3.根据下面的三视图, 画出相应空间图形的直观图.
主视图 左视图
俯视图
学生质疑 |
|
教师释疑 |
|
解略.
点评:解决这类问题,需要充分发挥空间想象能力。一般的从主视图出发,然后是左视图、俯视图,画图后检验。
追踪训练一
根据下列的主视图和俯视图,找出对应的物体,填在下列横线上。
(1) B (2) D
(3) A (4) C
主视图
俯视图
|
|||||||||
|
|
||||||||
(1)
|
|||||||
例1:画出下列几何体的三视图。
解答:见书12页例1
点评:1.画三视图的方法和步骤
(1)选择确定正前方,确定投影面,正前方应垂直于投影面,然后画出这时的正投影面------主视图
(2)自左到右的方向垂直于投影面,画出这时的正投影------左视图
⑶自上而下的方向是固定不变的。在物体下方确定一个水平面作为投影-----俯视图
2.作图规律:长对正,宽相等,高平齐

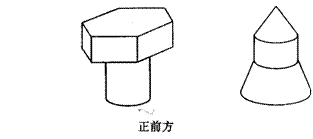

例2:设所给的方向为物体的正前方,试画出它的三视图。
解答:见书13页例2
3.充满气的车轮内胎可以通过什么图形旋转生成?
答:圆
学生质疑 |
|
教师释疑 |
|
[师生互动]
2. 如图,将平行四边形ABCD绕AB边所在的直线旋转一周,由此形成的几何体是由哪些简单几何体构成的?
D C
A B
答:圆锥和圆柱
1. 指出下列几何体分别由哪些简单几何体构成?
答:略
7.圆柱、圆锥、圆台和球的画法。
[精典范例]
例1:给出下列命题:
甲:圆柱两底面圆周上任意两点的连线是圆柱的母线
乙:圆台的任意两条母线必相交
丙:球面作为旋转面,只有一条旋转轴,没
有母线。
其中正确的命题的有 ( A )
A.0 B. 1 C. 2 D. 3
例2:如图,将直角梯形ABCD绕AB边所在的直线旋转一周,由此形成的几何体是由哪些简单几何体构成的?。
[解]见书9页例1
例3:指出图中的几何体是由哪些简单几何体构成的?。
甲 乙
[解]见书9页例2
思维点拨:
如何解答一个复杂几何体的组成情况,主要是将原几何体分割成柱、锥、台和球后再解答。
如:以正六边行的一边所在直线为轴旋转一周,所得几何体由哪些简单几何体组成的?
解:是由一个圆柱,两个圆台挖去两个圆锥所得几何体。
追踪训练
