2.如何在流程图中用选择框表示选择结构
1.理解选择结构的执行过程
3、写出解方程组的一个算法,并用流程图表示算法过程。
[解]算法如下:
S1 将三个方程相加得x+y+z=6 (4)
S2 用(4)式减(1)式得z=3
S3 用(4)式减(2)式得x=1
S4 用(4)式减(3)式得y=2
流程图:
4.用赋值语句写出下列算法,并画出流程图:摄氏温度C为23.5℃,将它转换成华氏温度F,并输出.已知。
[解]流程图如下:
2、已知三角形的三边a,b,c,计算该三角形的面积。写出算法,并用流程图表示出来。
[解]算法如下:
S1 计算;
S2 利用公式
即可求出三角形的面积。
流程图:
1、写出右边程序流程图的运算结果:如果输入R=8,那么输出a= 4
4.顺序结构
以上过程通过依次执行三个步骤,完成了作外接圆这一问题。像这种依次进行多个处理的结构称为顺序结构(sequence structure)。顺序结构是一种最简单、最基本的结构。
[经典范例]
例1 已知两个变量x和y,试交换这两个变量的值。
[解]为了达到交换的目的,需要一个临时的中间变量p,其算法是:
S1 p x
S2 x y
S3 y p
上述算法用流程图表示如下:
点评:在计算机中,每个变量都分配了一个存储单元,它们都有各自的“门牌号码”(地址)。
例2 半径为r的圆的面积计算公式为
当时,写出计算圆面积的算法,画出流程图。
[解]算法如下:
S1 {把10赋给变量r}
S2 {用公式计算圆的面积}
S3 输出S {输出圆的面积}
流程图:
例3 设计一个尺规作图的算法来确定线段AB的一个五等分点,并画出流程图。
(点拨:确定线段AB的五等分点,是指在线段AB上确定一点M,使得.)
[解]算法如下:
S1 从A点出发作一条与原直线不重合的射线;
S2 任取射线上一点C,以AC为单位长度,在射线上依次作出点E、F、G、D,使;
S3 连接,并过点C作 的平行线交AB于M,M就是要找的五等分点.

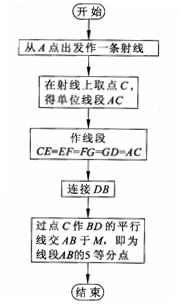

流程图如下:
追踪训练
3.问题:写出作的外接圆的一个算法,并画出流程图。
[解]算法如下:
作的垂直平分线;
作的垂直平分线;
以与的交点为圆心,为半径作圆,圆即为的外接圆.

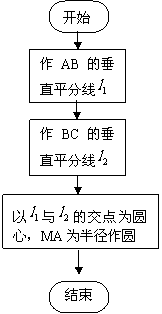

用流程图表示出作△ABC的外接圆的算法:
思考:上述算法的过程有何特点?
2.流程图
上述问题(3)的算法流程图表示如下:
流程图(flow chart)是用一些规定的图形、连线及简单的文字说明来表示算法及程序结构的一种图形程序.它直观、清晰、易懂,便于检查和修改.
流程图中各类图框表示各种操作的类型,具体说明如下表:
程序框 |
名称 |
功能 |
|
起止框 |
表示一个算法的开始和结束 |
|
输入、输出框 |
表示一个算法输入和输出的信息 |
|
处理框 |
赋值、计算 |
|
判断框 |
判断某一个条件是否成立,成立的在出口处标明“是”或“Y”;不成立时标明“否”或“N” |
画流程图实际上是将问题的算法用流程图符号表示出来,所以首先要明确需要解决什么问题,采用什么算法解决。
1.回答下面的问题:
(1)1+2+3+…+100= ;
(2)1+2+3+…+n= ;
(3)求当1+2+3+…+n>2 004时,满足条件的n的最小正整数。
第(3)个问题的算法:
S1 取n等于1;
S2 计算;
S3 如果计算的值小于等于2 004,那么让n的值增加1后转到S2重复操作,否则n就是最终所要求的结果。
算法可以用自然语言来描述,但为了使算法的程序或步骤表达得更为直观,我们可以用图形的方式,即流程图来表示算法.
