21.　　 2009年1月1日9时整，江西首条湖底隧道开通.这条隧道西起阳明东路京九线隧道，东至国威路和上海北路交叉口，全长1965m，双向6车道，其中湖底暗埋段550m.在湖底隧道口有一交通标志牌如图13所示,交通标志牌上数字的含义是什么?在遵守交通规则的前提下, 一辆小车通过湖底暗埋段至少需要多少时间?　

20.　　 小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.

(1)如图12所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其

中的“10A”表示什么意思？

(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字

的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插

头，也是这种情况.它比其它两脚稍长一些有什么好处？

19.　　 今年全球流行甲型H1N1流感，患上这一流感后第一症状就是发热，因此要用到体温计测量体温.如图11所示是体温计和实验室常用温度计，请简要说出它们在构造或使用上的三个不同点.

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(3)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

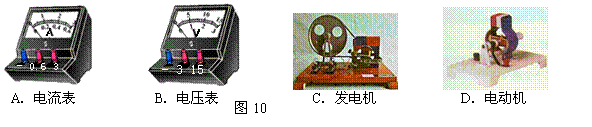

18.　　 如图10所示,下列实验仪器工作时，把电能转化为机械能的是　　　　　　　 [　　 ]

17.　　 “远征号”潜水艇从长江某基地赴东海执行任务过程中　　　　　　　　　　 [　　 ]

A．潜水艇在海水中潜行时所受的浮力大于在江水中潜行时所受的浮力

B．潜水艇在海水中潜行时所受的浮力等于在江水中潜行时所受的浮力

C．潜水艇在海水中潜行时所受的重力小于在江水中潜行时所受的重力

D．潜水艇在海水中潜行时所受的重力等于在江水中潜行时所受的重力

16.　　 如图9所示，F为凸透镜的两个焦点，A＇B＇为物体AB的像，则物体AB在 [　　 ]

A．图中Ⅰ区域，比A＇B＇大，箭头方向向上

B．图中Ⅱ区域，比A＇B＇大，箭头方向向下

C．图中Ⅲ区域，比A＇B＇大，箭头方向向上

D．图中Ⅳ区域，比A＇B＇小，箭头方向向下

15.　　 用螺丝固定工件时，要在螺帽下垫一个面积较大的垫圈，使用垫圈是为了　　 [　　 ]

A．增大螺帽对工件的压强

B．减小螺帽对工件的压力

C．增大接触面的粗糙程度，防滑

D．增大工件受力面积，减小压强

14.　　 如图8所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中　　　　　 　　　　　　　　　　　　[　　 ]

A．电压表V示数变小

B．电流表A₁示数变大

C．电流表A₂示数不变

D．电流表A₂示数变小

13.　　 如图7所示，其中与其它三个力所产生的作用效果不同的是　　　　　　　 [　　 ]

12.　　 如图6所示,“奔马”模型的后蹄能稳稳地站立在手指上,下列分析正确的是　 [　　 ]

A．“奔马”受到的重力与手指对它的支持力是一对平衡力

B．“奔马”受到的重力与它对手指的压力是一对平衡力

C．“奔马”对手指的压力与手指对它的支持力是一对平衡力

D．“奔马”受到的重力与它对手指的压力是一对相互作用力
