1、如图1所示的电路中，电压表测量的是　　　　　　　　

A、电灯两端电压　　 　　B、电池组两端电压　

C、电池组和电灯两端电压之和　 　D、电铃两端的电压

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图1

1．[东台市]15．(16分)如图所示，一块长为L、质量m的扁平均匀规则木板通过装有传送带的光滑斜面输送。斜面与传送带靠在一起连成一直线，与水平方向夹角θ，传送带以较大的恒定速率转动，传送方向向上，木板与传送带之间动摩擦因数为常数。已知木板放在斜面或者传送带上任意位置时，支持力均匀作用在木板底部。将木板静止放在传送带和光滑斜面之间某一位置，位于传送带部位的长度设为x，当x=L/4时，木板能保持静止。

(1)将木板静止放在x=L/2的位置，则木板释放瞬间加速度多大？

(2)设传送带与木板间产生的滑动摩擦力为f，试在0≤x≤L范围内，画出f-x图象。(本小题仅根据图象给分)

(3)木板从x=L/2的位置静止释放，始终在滑动摩擦力的作用下，移动到x=L的位置时，木板的速度多大？

(4)在(3)的过程中，木块的机械能增加量设为ΔE，传送带消耗的电能设为W，不计电路中产生的电热，比较ΔE和W的大小关系，用文字说明理由。

[解](1)时，，……1分

时，摩擦力加倍，……1分

由牛顿运动定律得……2分

(2)画出是直线1分，坐标正确2分

(3)利用(2)中图象，可知摩擦力做功：……2分

由动能定理……2分

得……1分

(注：由于摩擦力与位移成线性关系，所以学生使用“平均摩擦力“位移”的计算方式也对。)

4)ΔE小于W……2分

因为传送带与木板之间有滑动摩擦，电能有一部分转为了内能……2分

(提到“内能”、“热量”、“摩擦产生热量”等类似语言的即给2分)

12．[苏北十校]8．铁道部决定在前3次火车提速的基础上再实行两次大提速，旅客列车在500km左右实现“夕发朝至”，进一步适应旅客要求。为了适应提速的要求，下列说法正确的是　　 (　 BC )

　　 A．机车的功率可保持不变　　　　　 B．机车的功率必须增大

　　 C．铁路转弯处的路基坡度应加大　　 D。铁路转弯处的路基坡度应减小

11．[苏北十校]1．一对作用力与反作用力做的总功为W，总冲量为I，下列说法正确的是B

　　 A.W一定等于零，I不一定等于零　　 B．W可能不等于零，I一定等于零

　　 C. W和I一定都等于零　　　　　　 D. W和I可能都不等于零

10．[淮安、宿迁、徐州、连云港]7．如图所示，在粗糙的水平地面上放置一矩形物块C，在C的右上端用支杆固定一光滑滑轮，A、B两物体用跨过滑轮的细线连接，开始时用手按住A物体，设此时支杆对滑轮作用力的大小为F，作用力与竖直方向的夹角为．放手后，A物体在曰物体的拉动下沿物块C表面向右滑动，C保持静止，设在B落地前，支杆对滑轮的作用力的大小为F′，作用力与竖直方向的夹角为′．(在B落地前，A物体不会碰到滑轮)则

A．F′=F，′<

B．F′<F，′=

C．从A、B开始运动到B落地前，A、B两物体机械能一定守恒

D．从A、B开始运动到B落地前，地面对C的摩擦力向右

9．[淮安、宿迁、徐州、连云港]5．一辆汽车在平直的公路上以某一初速度运动，运动过程中保持恒定的牵引功率，其加速度a和速度的倒数(1/v)图象如图所示．若已知汽车的质量，则根据图象所给的信息，不能求出的物理量是

A．汽车的功率

B．汽车行驶的最大速度

C．汽车所受到阻力

D．汽车运动到最大速度所需的时间

8．[泰州市]4．小球自由落下，在与地面发生碰撞的瞬间，反弹速度与落地速度大小相等。若从释放时开始计时，不计小球与地面发生碰撞的时间及空气阻力。则下图中能正确描述小球各物理量与时间的关系是　　 D

7．[泰州市]1．2008年除夕夜，中国国家足球队客场挑战伊拉克队。第71分钟，由山东鲁能球员郑智头球扳平比分。设郑智跃起顶球后，球以E₁=24J的初动能水平飞出，球落地时的动能E₂=32J，不计空气阻力。则球落地时的速度与水平方向的夹角为　 A

　　 A．30°　　　　　　　　　　　 B．37°　　　　　　　　　　　　 C．45°　　　　　　　　　　 D．60°

6．[泰兴市]9．摄影组在某大楼边拍摄武打片，要求特技演员从地面飞到屋顶如图所示。若特技演员的质量m=50kg，人和车均视为质点，g=10m/s²，导演从某房顶离地H=8m处架设了轮轴, 轮和轴的直径之比为2:1。若轨道车从图中A前进s=6m到B处时速度为v=5m/s，则由于绕在轮上细刚丝拉动特技演员　　 AC

A．上升的高度为4m

B．在最高点具有竖直向上的速度3m/s

C．在最高点具有的机械能为2900J

D．钢丝在这一过程中对演员做的功为1225J

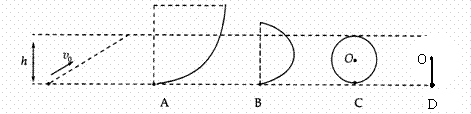

5．[沛县]6．如图所示，小球以初速度为v₀从光滑斜面底部向上滑，恰能到达最大高度为h的斜面顶部。右图中A是内轨半径大于h的光滑轨道、B是内轨半径小于h的光滑轨道、C是内轨直径等于h光滑轨道、D是长为的轻棒，其下端固定一个可随棒绕O点向上转动的小球。小球在底端时的初速度都为v₀，则小球在以上四种情况中能到达高度h的有( AD )
