23．(16分)如图，某滑板爱好者在离地面h＝1.8m高的平台上滑行，以某一水平初速度离开A点后落在水平地面上的B点，其水平位移S₁＝3m。着地时由于存在能量损失，着地后速度变为v＝4m/s，并以此为初速度沿水平面滑行S₂＝8m后停止。已知人与滑板的总质量m＝70kg，空气阻力忽略不计，取g＝10m/s².求

(1)人与滑板在水平地面上滑行时受到的平均阻力的大小；

(2)人与滑板在与水平地面碰撞的过程中损失的机械能。

22．(17分)

I．(7分)在“用单摆测定重力加速度”的实验中：

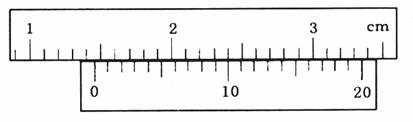

①一位学生用游标尺上标有20等分刻度的游标卡尺测量摆球的直径，测得的结果如图所示，则小球的直径为　　　　　 　m。

②为了减小测量周期的误差，应在摆球经过最　　　　　　 (填“高”或“低”)点的位置时开始计时，并用秒表测量单摆完成多次全振动所用的时间求出周期。

③若用L表示摆长，单摆完成30次全振动所用时间为t，那么重力加速度的表达式为g=　　　　　　 。

II．(10分)某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。现从这些材料中选取两个待测元件，一是电阻R₀(约为2KΩ)，二是手机中常用的锂电池(电动势E标称值为3.7V，允许最大放电电流为100mA)。在操作台上还准备了如下实验器材：

A．电压表V(量程4V，电阴R_V约为4.0KΩ)

B．电流表A₁(量程10mA，电阻R_A1约为5Ω)

C．电流表A₂(量程2mA，电阻R_A2约为50Ω)

D．滑动变阻器R₁(0-20Ω，额定电流1A)

E．电阻箱R₂(0-999.9Ω，最小分度值0.1Ω)

F．开关S一只、导线若干

(1)为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图并选取了相应的器材(电源用待测的锂电池)，其设计或器材选取中有不妥之处，你认为应该怎样调整？

　　　　　　　　　　　　　　　　　　 。

(2)在实际操作过程中，发现滑动变阻器R₁、电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

①请你在方框中画出实验电路图(标注所用器材符号)

②为了便于分析，一般采用线性图像处理数据，请写出

与线性图象对应的相关物理量间的函数关系式　　　　　　　 。

21． 如图所示的图象能正确反映下面哪两个量的变化规律

①．电源路端电压与外电阻，y表示路端电压，x表示外电阻

②．匀变速直线运动速度与时间，y表示速度，x表示时间

③．匀变速直线运动加速度与时间，y表示加速度，x表示时间

④．做简谐运动物体，y表示回复力，x表示物体离开平衡位置的位移

⑤．光电子最大出动能与入射光频率的关系，y表示最大初动能，x表示入射光频率

A．①②⑤　B．②③⑤　C．②　D．④⑤

20．波速均为v=2m/s的甲、乙两列简谐横波都沿x轴正方向传播，某时刻波的图象分别如图所示，其中P、Q处的质点均处于波峰。关于这两列波，下列说法正确的是　 [　　 ]

A．甲波中的P处质点比M处质点先回平衡位置

B．从图示的时刻开始，P处质点比Q处质点先回平衡位置

C．从图示的时刻开始，经过1.0s，P质点沿x轴正方向发生的位移为2m

D．如果这两列波相遇可能产生稳定的干涉图样

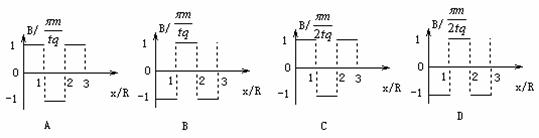

19．图中重力不计，质量为m，带正电且电荷量为q的粒子，从a点以某一初速度v水平射入一个磁场区域沿曲线abcd运动，ab,bc,cd都是半径为R的圆弧，粒子在每段圆弧上的运动时间都是t，如果把由纸面穿出的磁场方向定为正值，则磁场区域Ⅰ、Ⅱ、Ⅲ三部分的磁感应强度B随x变化关系图像应为图所示的哪一个？　 [　 ]

18．如图所示，a、b两束光从真空通过两面平行的玻璃砖后合为一束光，则以下说法正确的是[　 ]

A．a、b两束光在真空中a光的速度较大

B．a、b两束光通过同一双缝a光的干涉条纹较宽

C．若a光能使某种金属发生光电效应，b光一定能使这种金属发生光电效应

D．若逐渐增大入射角，b光会在上表面发生全反射

17．如图甲所示，A、B两物体静止叠放在光滑水平地面上，B物体带电，A物体不带电．从某时刻开始在空间加一水平方向的变化电场，该电场与时间的关系如图乙所示。若A、B始终保持相对静止，则[　　 ]

A．在t₀　时刻，A、B两物体间的摩擦力最大

B．在2t₀时刻，A、B两物体间的摩擦力最大

C．在t₀时刻，A、B两物体的速度最小

D．在0-2t₀时间内A、B两物体的位移为零

16．中国首颗数据中继卫星“天链一号01星” 2008年4月25日23时35分在西昌卫星发射中心成功发射。25分钟后，西安卫星测控中心传来数据表明，卫星准确进入预定的地球同步转移轨道。中国航天器有了天上数据“中转站”。关于“天链一号01星”的下列说法正确的是[　 ]

A．运行速度为7.9km/s。

B．向心加速度与静止在赤道上的物体的向心加速度大小相等。

C．卫星处于完全失重状态。

D．该卫星离地面的高度一定且相对地面静止。

15．从四川核发展论坛上传出消息：四川首家核电站项目顺利通过初步科研评审，该项目建成后，将对四川乃至中国西部地区GDP增长和一、二、三产业的拉动起到巨大的作用。关于核电站获取核能的基本核反应方程式是[　 　]

A．　 　　　　

B．

C．　

D．

14．下列说法中正确的是[　 ]

A. 布朗运动是悬浮在液体中的固体微粒分子的无规则运动，它反映了液体分子的无规则运动

B. 0℃的冰融化为0℃的水时，虽然吸热，但分子平均动能不变

C. 用打气筒不断给自行车轮胎加气时，由于空气被压缩，空气分子间的斥力增大，所以越来越费力

D. 满足能量守恒的宏观过程都可以自发进行
