12．[苏中四市二区]14．图十一中，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率.

(1)首先用多用电表的

欧姆档(倍率为×10)粗测

其电阻，指针位置如图乙所

示，其读数R= 　　　　　　　.

(2)然后用以下器材用伏安法尽可能精确地测量其电阻：

A. 电流表: 量程为0.6A，内阻约为0.1Ω

B. 电压表: 量程为3V，内阻约为3kΩ

C. 滑动变阻器：最大阻值为20Ω，额定电流1A

D. 低压直流电源：电压6V，内阻忽略

F. 电键K，导线若干

在方框中画出实验电路图.

(3)如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=　　　　　　　　　 (用测出的物理量的符号表示).

[解]　(1)200Ω　 (4分,漏单位只给1分)　

(2)电路如图(4分)

(3)(2分)

11．[苏北十校]11．(11分)某同学设计了一个如图a所示的实验电路，用以测定电源电动势和内阻，使用的实验器材为：待测干电池组(电动势约3V)、电流表(量程0．6A,内阻小于1Ω、电阻箱(0-99.99Ω)、滑动变阻器(0-10Ω)、单刀双掷开关、单刀单掷开关各一个及导线若干．考虑到干电池的内阻较小，电流表的内阻不能忽略．

　　 (1)该同学按图a连线，通过控制开关状态，测得电流表内阻约为0．20Ω．该测量产生误差的原因是　　　　　　　　　　 ．

　　 (2)简要写出利用图a所示电路测量电源电动势和内阻的实验步骤：

　　 ①　　　　　　 ；

　　 ②　　　　　 ；

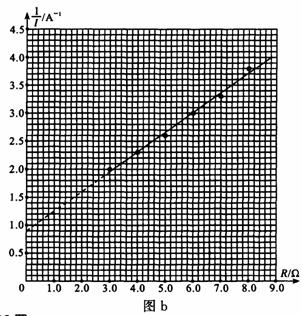

　　 (3)图b是由实验数据绘出的1/I-R图像，由此求出待测干电池组的电动势E＝　　 V、内阻 r=　　　　　　　 Ω·(计算结果保留三位有效数字)

[解](1)并联电阻箱后线路总电阻减小，从而造成总电流增大。

　 (2)① 调节电阻箱R，断开开关K，将开关S接D，记录电阻箱的阻值和电流表示数；　　　　　　　　　

②断开开关K，再调节电阻箱R，将开关S接D，记录电阻箱的阻值和电流表示数；

(3)2.85；2.37

10．[淮安、宿迁、徐州、连云港]11．(10分)影响物质材料的电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则与之相反，随温度的升高而减少．某学校研究小组需要研究某种导体材料的导电规律，他们用这种材料制作成电阻较小的元件Z，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

(1)请为他们设计符合要求的电路图进行实验，并画在方框内．

(2)按照正确的电路图连接下面的实物图．

(3)实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，在下图中画出元件Z的I-U图象．并判断元件Z是金属材料还是半导体材料?答：　 ▲　

U/V	0	0.40	0.60	0.80	1.00	1.20	1.50
I/A	0	0.20	0.45	0.80	1.25	1.80	2.81

(4)把元件Z接入如图所示的电路中，当电阻箱R的阻值为R_l=2时，电压表的读数为1.00V；当电阻箱R的阻值为R₂=3.6时，电压表的读数为0.80V．结合上表数据，求出电池的电动势为　 ▲　 V，内阻为　 ▲　 　(不计电压表内阻的影响)．

[解]第⑶问4分，其中作图2分；其余每小问2分．⑶半导体材料　⑷4.0 、　 0.40

9．[泰州市]11．(10分)某同学测量一只未知阻值的电阻。

(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读出其阻值大小为_____________。为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_______________________________________________。

(2)若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线。

(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将________________(填“大于”、“小于”或“等于”)被测电阻的实际阻值。

[解](1)1.00kΩ(2分)。将选择开关打到“×100”挡；将两表笔短接，调节调零旋钮，进行欧姆挡调零；再将被电阻接到两表笔之间测量其阻值并读出读数；测量完毕将选择开关打到“OFF”挡。(3分)

(2)见右图(3分)(不是分压扣1分)　　

(3)大于(2分)

8．[沛县]12．(14分)某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R₀，实验电路如图1所示，

(1)连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是　　　　　　　　　　 。

(2)按电路原理图1及用多用电表的电压档检查电路，把两表笔分别接c、d时的实物电路图2以画线代导线连接起来。

(3)排除故障后，该同学顺利完成实验，测定下列数据根据数据在下面坐标图中画出U-I图，由图知：电池的电动势为　　　　 ，内阻为　　　　 。

(4)考虑电表本身电阻对测量结果的影响，造成本实验的系统误差的原因是:

(5)实验所得的电池的电动势和内阻的测量值与真实值比较，E_测 E_真，r_测　　 r_真(填“＜”、“＝”或“＞”)。

[解](1)R断路(2分)

(2)如图(3分)

(3)1．5V(1分)，0.5Ω(2分)

　(4) 电压表内阻分流(2分)

(5)＜、(2分)；＜(2分)

7．[扬州市]11．(1)物理实验中，误差分为系统误差和偶然误差，通常用_______▲______方法来减小偶然误差。

(2)由于电表的内阻会给实验结果带来影响，一同学为了精确测量某一电阻的阻值，先测出某一电表的内阻再测量未知电阻的阻值。该同学设计的测量电路如图所示，实验步骤如下：

① 按电路图连接好电路，闭合开关S后，闭合开关__▲___，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U₁，电流表的读数为I₁；

　　　 ② 再闭合开关____▲___，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U₂，电流表的读数为I₂。

　　　 由实验数据测出电压表内阻R_V为______▲______，精确计算待测电阻R的阻值为_______▲__________。

[解](1)多次测量求平均值(2分)

(2)① S₁ (2分) 　② S₂　 (2分)　 　(2分) 　(3分)

6．[宜兴市]13．(本小题12分) 2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。

图l为某磁敏电阻在室温下的电阻──磁感应强度特性曲线，其中

R_B,R₀分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，

需先测量磁敏电阻处于磁场中的电阻值R_B。请按要求完成下列实验。

(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内

画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度

大小约为0.6-1.0T，不考虑磁场对电路其它部分的影响)。要求误差较小。

提供的器材如下：

A.磁敏电阻，无磁场时阻值Ro=150Ω

B.滑动变阻器R，全电阻约20Ω

C.电流表．量程2.5mA，内阻约30Ω

D.电压表，量程3V，内阻约3kΩ

E.直流电源E，电动势3V，内阻不计

F.开关S，导线若干

(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

根据上表可求出磁敏电阻的测量值R_B = 　　　　　　　Ω，结合图1可知待测磁场的磁感应强度B =　　　　　　　 T。

(3)试结合图1简要回答，磁感应强度B在0-0.2T和0.4-1.0T范围内磁敏电阻阻值的变化规律有何不同？

答：　　　　　　　　　　　　　 　　　　　　　　　　　　　　　。

(4)某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻──磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论?

答：　　　　　　　　　　　　　　　　　　　　　　　　 。

[解] (1)如右图所示

(2)1500　 0.9

(3)在0-0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化(或不均匀变化);

在0.4-1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化(或均匀变化)

(4)磁场反向，磁敏电阻的阻值不变。　　

5．[宜兴市]12．(本小题10分)为了测定一节干电池电动势和内电阻，某实验小组按图甲所示电路连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑动触头由A端向B端逐渐滑动时，

发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑动触头滑至临近B端时电压表的示数急剧变化，这种情况很难读出电压数值分布均匀的几组不同的电流、电压值，出现上述情况的原因是：　　　　 。如何改进：　　　　　 。

改进后，测出几组电流、电压的数值，并画出图像如图乙所示，由图象可知，这个电池

的电动势E=　　　 V，内电阻r=　 　　　。

[解]变阻器阻值远大于电源内阻。换小阻值的变阻器。(1.47-1.49;　 2.6-2.8)

4．[东台市]11．(8分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

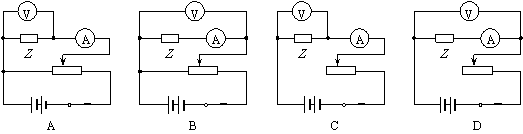

(1)他们应选用下图所示的哪个电路进行实验？答：(　　 )

(2)实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：　　　　　　　　　 ．

(3)把元件Z接入如图所示的电路中，当电阻R的阻值为R₁＝2Ω时，电流表的读数为1.25A；当电阻R的阻值为R₂＝3.6Ω时，电流表的读数为0.80A ．结合上表数据，求出电池的电动势为　 ▲　 V，内阻为　 ▲　 Ω．(不计电流表的内阻，结果保留两位有效数字)

[解](1)A …… 2分；(2)半导体…… 2分(3)4.0V…… 2分、0.40Ω…… 2分

3．[东台市]18．(6分)如图18-1是为测量电阻面设计的电路，R_x为待测电阻。R′为保护电阻阻值未知，已知R的阻值,电源E的电动势未知，K₁、K₂均为单刀双掷开关。A为电流表，其内阻不计。18-2是按电路图连接的实物图。测量R_x的步骤为：将K₂向d闭合，K₁向 　 闭合，记下电流表读数I₁，再将K₂向C闭合，K₁向　　 闭合，记电流表读数I。　计算R_x的公式是R_x= 　　 ．

[解]　a　 　　b　 　R_x= 　　　 ．
