15、在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图5所示，用米尺测量金属丝的长度。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

(1)从图中读出金属丝的直径为______________。

(2)在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：

直流电源：电动势约4.5V，内阻很小；

电流表A₁：量程0-0.6A，内阻0.125Ω；

电流表A₂：量程0-3.0A，内阻0.025Ω；

电压表V：量程0-3V，内阻3kΩ；

滑动变阻器R₁：最大阻值10Ω；

滑动变阻器R₂：最大阻值50Ω；

开关、导线等。

在可供选择的器材中，应该选用的电流表是___________，应该选用的滑动变阻器是_____________。

(3)根据所选的器材，画出实验电路图。

(4)若根据伏安法测出电阻丝的电阻为R_X＝4.1Ω，则这种金属材料的电阻率为____________Ω·m。(保留二位有效数字)

14、某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

(1)用游标为20分度的卡尺测量其长度如图，由图可知其长度为　　　 　　　　mm；

(2)用螺旋测微器测量其直径如右上图，由图可知其直径为　 　　　mm；

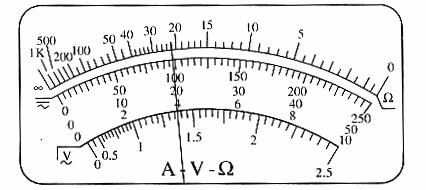

(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 　　　　　　　Ω。

(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测圆柱体电阻R

电流表A₁(量程0-4mA，内阻约50Ω)

电流表A₂(量程0-10mA，内阻约30Ω)

电压表V₁(量程0-3V，内阻约10kΩ)

电压表V₂(量程0-15V，内阻约25kΩ)

直流电源E(电动势4V，内阻不计)

滑动变阻器R₁(阻值范围0-15Ω，允许通过的最大电流2.0A)

滑动变阻器R₂(阻值范围0-2kΩ，允许通过的最大电流0.5A)

开关S

导线若干

为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。

(5)若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝　　　　　 。(保留2位有效数字)

13、某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5V的干电池外，还有一个方形的电池(层叠电池)。为了测定该电池的电动势和内电阻，实验室中提供有下列器材：

A．电流表G(滿偏电流10mA，内阻10Ω)

B．电流表A(0-0.6 A-3A，内阻未知)　　

C．滑动变阻器R₀(0-100Ω，1A)　　

D．定值电阻R(阻值990Ω)

E．开关与导线若干

(1)该同学根据现有的实验器材，设计了如图甲所示的电路，请你按照电路图在乙图上完成实物连线．

　2)丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I₁-I₂图线(I₁为电流表G的示数，I₂为电流表A的示数)，则由图线可以得到被测电池的电动势E＝　V ，内阻r=　　 Ω。

12、现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9 999Ω，R₀是定值电阻，起保护电路的作用．

　 (1)实验室备有的定值电阻R₀有以下几种规格：

A．10Ω 2.5 W　　　 　 B．100Ω 1. 0 W

C．200Ω 1. 0 W　　 　　 D．2 000Ω 5.0 W

本实验应选哪一种规格？答　　　　　 。

　(2)该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线(已知该直线的截距为0.1 V^-1)．则根据该同学所作出的图线可求得该电池的电动势E为　　 V，内阻r为　　　 Ω.

11、用以下器材测量待测电阻R_x的阻值：

　待测电阻R_x：阻值约为100Ω；

电源E：电动势约为6.0V、内阻忽略不计；

电流表1：量程50mA、内阻r₁=20Ω；；

电流表2：量程300 mA、内阻r₂约为4Ω

定值电阻R₀：阻值为20Ω；

滑动变阻器R：最大阻值为10Ω；

单刀单掷开关S、导线若干.

测量电阻R_x的电路图如右图所示

⑴电路图中的电流表A1应该选择电流表　　　　 　　(填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到　　　 端(填“A”、“ B”或“无要求”)

⑵若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则由已知量和测得量表示R_x的表达式为R_x=　　　　　　　 .

10、有一小灯泡上标有“6V　 0.1A”的字样，现要测量灯泡的伏安特性曲线，

　　 有下列器材供选用：

　　 A．电压表(0-3V，内阻约2.0k)　　　 B．电压表(0-l0V，内阻约3.k)

　　 C．电流表(0-0.3A，内阻约3.0)　　　 D．电流表(0-6A，内阻约1.5)

　　 E．滑动变阻器(30，2A)　　　　　　　 F．学生电源(直流9V)及开关、导线等

　　 (1)实验中所用的器材为_____________(填字母代号)．

(2)在方框中画出实验电路图，要求电压从0开始测量．

9、用以下器材测量一待测电阻Rx的阻值(900-1000Ω)：

电源E，具有一定内阻，电动势约为9.0V；

电压表V₁，量程为1.5V，内阻r₁＝750Ω；

电压表V₂，量程为5V，内阻r₂＝2500Ω；

滑动变阻器R，最大阻值约为100Ω；

单刀单掷开关K，导线若干。

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图。

8、现提供以下器材：

①电压表V₁(量程6V，内阻约为30kΩ)

②电压表V₂(量程3V，内阻约为3kΩ)

③电池E(电动势6V，内阻不计)

④定值电阻R₁=3kΩ

⑤滑动变阻器R₂(最大阻值为20Ω)

⑥电键S一个，导线若干

(1)在所给的两只电压表中，能较准确地测出电压表　　　 的内阻(选填“V₁”或“V₂”)；

(2)根据你的选择，请在方框中画出实验电路原理图(标注所用器材符号)；

(3)实验中，要读出的物理量有　　　　　　　　 (写出物理量名称并用相应字母表示)；

(4)请用已知量和测量量对应字母表示被测电压表内阻的表达式R_V=　　　　　　　 。

7、甲同学设计了如图所的电路测电源电动势E及电阻R₁和R₂的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R₁，待测电阻R₂, 电压表V(量程为1.5V，

内阻很大)，电阻箱R (0~99.99Ω ) ，单刀单掷开关S₁，单刀双掷开关S₂，导线若干。

①先测电阻R₁的阻值。请将甲同学的操作补充完整：闭合S₁，将S₂切换到a，调节电阻箱，读出其示数r和对应的电压表示数U_l，保持电阻箱示数不变，读出电压表的示数U₂。则电阻R₁的表达式为R₁＝____。　

②甲同学已经测得电阻R_l=4.8Ω，继续测电源电动势E和电阻R₂的阻值。该同学的做法是：闭合S₁，将S₂切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的图线，则电源电动势E=___V，电阻R₂ =____Ω。

③利用甲同学设计的电路和测得的电阻R_l，乙同学测电源电动势E 和电阻R₂的阻值的做法是：闭合S ₁，将S₂切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出于相应的图线，根据图线得到电源电动势E和电阻R₂。这种做法与甲同学的做法比较，由于电压表测得的数据范围______(选填“较大”、“较小”或“相同”)，所以______同学的做法更恰当些。　

6、为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：

A．待测干电池一个；

B．直流电流表(量程0-0.6-3A，0.6A挡内阻为0.1Ω，3A挡内阻为0.02Ω)；

C．直流电压表(量程0-3-15V，3V挡内阻为5kΩ，15V挡内阻为25kΩ)；

D．滑动变阻器(阻值范围0-15Ω，允许最大电流为1A)；

E．滑动变阻器(阻值范围0-100Ω，允许最大电流为　0.2A)；

F．开关；G．导线若干

(1)实验中滑动变阻器应选__________；在图甲中将所选器材进行连接，要求尽可能减小实验误差；

(2)根据实验记录的数据画出的U-I图线如图乙所示，从图线可得出干电池的电动势为________V，待测干电池的内电阻为________Ω。
