11．(1)定值电阻应选用　　　 ，变阻器应选用　　　　 。

(2)请在方框内画上电路图。

(3)I₂-I₁对应的函数关系式为__________。

(4)由I₂-I₁图象得出的平均值为6.0，则电感线圈的直流电阻为　　　　　 (结果保留3位有效数字)

(5)测量完毕切断开关S前应采取的措施是　　　　　　　　　　　　　　　　　　 。

10．(1)　　　　　　　　　　　　 ；(2)d=　　　　　 、　　　　　 、　　　　　　　 ．

(3)a=　　　　　　　　 ．(用已知量的字母表示)

12． B． (选修模块3-4)(12分)

(1)(4分)下列说法中正确的是(　　　 )

　　　　 A．牛顿环是薄膜干涉的结果，当用频率更低的单色光照射时，牛顿环变密

B．电磁波由真空进入介质传播时，波长将变短

　　 　 C．原子核的能量跟原子的能量一样是不连续的，也只能取一系列不连续的数值。放

射性的原子核在发生衰变时，往往蕴藏在核内的能量会释放出来，使产生的新核处

于高能级，这时，它要向低能级跃迁，能量以x射线的形式辐射出来。

D．麦克斯韦提出电磁场理论并预言电磁波存在，后来由他用实验证实电磁波的存在

(2)(4分)某实验小组利用数字实验系统探究弹簧振子的运动规律，装置如图所示，水平光滑导轨上的滑块与轻弹簧组成弹簧振子，滑块上固定有传感器的发射器．把弹簧拉长5 cm后由静止释放，滑块开始振动．他们分析位移-时间图象后发现，滑块的运动是简谐运动，滑块从最右端运动到最左端所用时间为1s，则弹簧振子的振动频率为　 　　　Hz；以释放的瞬时为初始时刻、向左为正方向，则滑块运动的表达式为x=　 　　　　　　　　　cm．

(3)(4分)如图所示，是某光学仪器中所用的棱镜，现有一束光线沿EF

方向射到棱镜的AC界面上，经折射后在AB界面上恰好发生全反射

后，垂直于BC界面射出，则该棱镜材料的折射率为　　　　　

(保留三位有效数字)；入射角的大小　　　　 ．

C．(选修模块3-5)(12分)

(1)(4分)说法中正确的是 (　　　 )

A．氡的半衰期为3.8天，若4个氡原子核，经7.6天后就一定剩下一个原子核了；

B．波尔的原子结构理论是在卢瑟福的核式结构学说基础上引进了量子理论；

C．核力是强相互作用的一种表现，而弱相互作用是引起原子核β衰变的原因；

D．α射线、β射线、γ射线、x射线本质上都是电磁波，且γ射线的波长最短。

(2)(4分)一个质点受到外力的作用，若作用前后的动量分别为p、，动量的变化量为，速度的变化量为，动能的变化量为．则下列说法正确的是(　　 　)

A．是不可能的　 B．垂直于p是可能的

C．垂直于是可能的　　　 D．，是可能的

(3)一群氢原子处于量子数能级状态，氢原子的能级示意图如图所示，那么

①氢原子可能发射　 　　　　种频率的光子．

②氢原子由量子数的能级跃迁到的能级时辐射光子的频率是　　 　　Hz，用这样的光子照射右表中几种金属，金属　　 　能发生光电效应，发生光电效应时，发射光电子的最大初动能是　　 　　eV．(普朗克常量，)

江苏省黄桥中学2010届高三物理校本练习2010、04、25

答 题 纸　　　 姓名 　　　　　　　

11．(8分)要测定一个自感系数很大的线圈L的直流电阻，实验室提供下列器材： 待测线圈L，阻值约为2Ω，额定电流为2A

电流表A₁量程为0.6A，内阻r_A=0.2Ω

电流表A₂量程为3A，内阻r_A=0.2Ω

变阻器R₁，阻值为1-10Ω　　 变阻器R₂，阻值为0-1KΩ

定值电阻 R₃=10Ω　　　　　 定值电阻 R₄=100Ω　

电池 E，电动势为9V，内阻很小　　 开关S，导线若干

要求实验时，改变变阻器，可使在尽可能大的范围内测得多组A₁表、A₂表的读数I₁、I₂，利用I₁－I₂的图象，求出电感线圈的电阻。

(1)实验中定值电阻应选用　　　 ，变阻器应选用　　　　 。(2)请在方框内画上电路图。

(3)I₂-I₁对应的函数关系式为__________。

(4)由I₂-I₁图象得出的平均值为6.0，则电感线圈的直流电阻为　　　　　 (结果保留3位有效数字)。

(5)测量完毕切断开关S前应采取的措施是　　　　　　　　　　　　　　　　 　　。

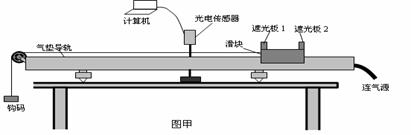

10．(8分)某实验小组利用如图甲所示的实验装置来测量匀加速直线运动的加速度．滑块上的左右端各有一个完全一样的遮光板．若光线被遮光板遮挡，光电传感器会输出高电平．滑块在细线的牵引下向左加速运动，遮光板1、2分别经过光电传感器时，通过计算机可以得到如图乙所示的电平随时间变化的图像．

(1)实验前，接通气源，将滑块(不挂钩码)置于气垫导轨上，轻推滑块，则图乙中的t₁、t₂、t₃、t₄间满足关系　　　　　　　　　　　　 则说明气垫导轨已经水平．

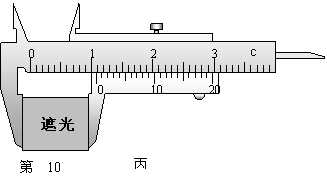

(2)如图丙所示,用游标卡尺测量遮光板的宽度d=　　　　　 mm 挂上钩码后，将滑块由如图甲所示位置释放，通过光电传感器和计算机得到的图像如图乙所示，若t₁、t₂、t₃、t₄和d已知，则遮光板1和遮光板2在经过光电传感器过程中的平均速度分别为　　　　　　　　 、　　　　　　　 ．(用已知量的字母表示)

(3)在(2)情况下，滑块运动的加速度a=　　　　　　　　 ．(用已知量的字母表示)

9．如图所示，真空中xOy平面内，在坐标点M(L，0)固定一个点电荷－Q，坐标点N(4L，0)固定一个点电荷+2Q，以O点为圆心，半径为2L的圆与坐标轴的交点分别为A、B、C、D。已知若取无穷远处电势为零，则离点电荷Q距离为r处的电势为φ＝k。下列说法正确的是(　 　　)

A．C点电场的方向水平向左　　　　 B．A点电势为零

C．B点场强大小为D点的27倍　　 D．D点电势高于C点电势

8．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大的线圈，其直流电阻小于灯泡电阻．闭合开关S，电路稳定时，B灯恰能正常发光．则

A．开关S闭合的瞬间，A比B先发光，随后B灯变亮

B．闭合开关S，电路稳定时，A灯熄灭

C．断开开关S的瞬间，A灯灯丝不可能被烧断

D．断开开关S的瞬间，B灯立即熄灭

7．总质量为75kg的跳伞运动员从悬停在离地一定高度

处的直升机上跳下，经过2s后开启降落伞，如图所

示是跳伞过程中的v－t图像，则根据图像可以求得

(　 　　)

A．运动员在开启降落伞之前所受的阻力大小

B．运动员落地速度大小

C．直升机离地面的高度

D．估算前14s内运动员下落的高度。

6．如图所示，晾晒衣服的绳子轻且光滑，悬挂衣服的衣架的挂钩也是光滑的，轻绳两端分别固定在两根竖直杆上的A、B两点，衣服处于静止状态．如果保持绳子A端位置不变，将B端分别移动到不同的位置。下列判断正确的是 (　　 )

A．B端移到B₁位置时，绳子张力不变

B．B端移到B₂位置时，绳子张力变小

C．B端在杆上位置不动，将杆移动到虚线位置时，绳子

张力变大

D．B端在杆上位置不动，将杆移动到虚线位置时，绳子

张力变小

5．如图所示，有一半径为R的半圆形圆柱面MPQ，质量为2m的A球与质量为m的B球，用轻质细绳连接后挂在圆柱面边缘。现将A球从边缘M点由静止释放，若不计一切摩擦，重力加速度为g。则(　 　　)

A．A球能运动到左边与M等高的Q点

B．小球A在圆弧最低点时，绳对B的拉力等于mg

C．小球A在圆弧最低点时，AB两球速度最大且相等

D．小球A在圆弧最低点时，B球的速度为
