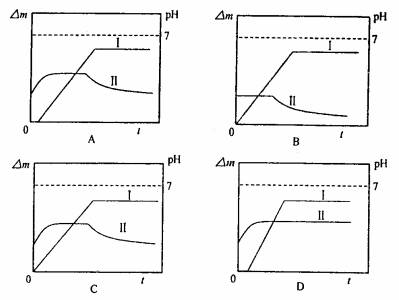

5．某同学用镀铜的石墨做阳极、石墨做阴极电解稀硫酸溶液，用曲线I表示电解过程中　　 阴极增加的质量(△m)随时间(t)的变化关系，用曲线II表示溶液pH随时间(t)的变化关系，下列曲线图合理的是(电解初期溶液中放电)

4．下列实验描述正确的是

　 A．加热滴有酚酞的，稀溶液：红色变浅

　 B．为了提高溶液的氧化能力，用盐酸将其酸化

　 C．浓溴水滴入含少量苯酚的稀溶液中：产生白色沉淀

　 D．在制备乙酸丁酯的实验中·将得到的粗产品先用水洗。再用NaOH溶液洗，然后分液，可得到乙酸丁酯的精品　

3．在常温下10mL pH=10的KOH溶液中，加入pH=4的一元酸HA溶液至pH刚好等于7(假设反应前后体积不变)，则对反应后溶液的叙述①

②其中正确的是

A．①④　　 B．①③　　 C．②④D．②③

2．下列溶液中有关粒子的浓度关系正确的是

A．

1．化学与人类生活密切相关，下列说法正确的是

　　 A．研发高效低毒的农药，降低蔬菜的农药残留量

　　 B．制作航天服的聚酯纤维和用于光缆通信的光导纤维都是新型无机非金属材料

　　 C．煤经气化和液化两个物理变化过程，可变为清洁能源

　　 D．海水是一个巨大的宝藏，对人类生活产生重要影响的如：氯、溴、碘、硫、钠、钾等元素主要来自于海水

5．(18分)(1)(6分)在“用双缝干涉测光的波长”的实验中，调节分划板的位置，使分划板中心刻线对齐某条亮纹的中心， 如图所示，此时螺旋

测微器的读数为　　　　 mm。转动手轮，使分划板向一侧

移动到另一条亮纹的中心位置， 再由螺旋测微器读出一读

　　　 数，若实验中测得连续5条亮纹中心间距离为△x=1.600mm，

　　　 已知双缝间距d=1.5mm，双缝到屏的距离L=1.00m，则对应

　　　 的光波波长=　　 mm。

　 (2)(12分)有一种特殊电池，其电动势约为9V，内阻r约为50Ω，已知该电池允许通过的最大电流为50mA。为了测定这个电池的电动势和内电阻，实验室备有以下器材：

　　　　 电压表V(量程15V，内阻很大)　　 电阻箱R(阻值范围0-999.9Ω)

　　　　　　　 定值电阻R­₀(作保护电阻用)　　　　　 单刀单掷开关S，导线若干

　　　　　　 ①为使实验过程中，无论怎样调整电阻箱R的阻值，都能保证电源的安全，在下面提供的四个电阻中，起保护作用的定值电阻R₀应选用　　　　　 (填写阻值相应的字母)

　　　　　　　 　 A．2kΩ　　　　 B．200Ω　　　　　　　　 C．100Ω　　　　　　　　 D．20Ω

　 　　　　　　　 ②为既满足①中的实验要求，又要在实验中测量多组数据，从而减小实验误差，在图甲、图乙两个备选电路中应选择图　　　　 ，理由是　　 　　　　　　　。

　　　　　　　 ③用已知量和测得量表示电动势和内电阻的公式为E=　　　　 ，r=　　　　 .

4．(本题18分)从下列实验器材中选出适当的器材，设计实验电路来测量两个电压表的内阻，要求方法简捷，操作方便，可进行多次测量并有尽可能高的测量精度。

　　　 A．待测电压表V₁，量程0~3V，内电阻约20kΩ-40kΩ

　　　 B．待测电压表V₂，量程0~3V，内电阻约20kΩ-40kΩ

　　　 C．电阻箱R₁，阻值范围0-99999.9Ω

　　　 D．电阻箱R₂，阻值范围0-99.99Ω

　　　 E．滑动变阻器R₃，阻值范围0-250Ω，额定电流2.5A

　　　 F．滑动变阻器R₄，阻值0-20Ω，额定电流2A

　　　 G．电池组，电动势为6V，内电阻为0.5Ω

　　　 H．单刀开关若干和导线若干

　 (1)请设计一个测量电路，并在下面的方框中画出电路图。

　 (2)实验器材选择除A、B、G、H外，电阻箱应选用：　　　　 ，滑动变阻器应选用：

　　　　 　　　　(用器材前的字母表示)。

　 (3)需要测量哪些物理量，写出R和R的表达式，并写出推导过程。

3．(18分)(I)在用单摆测定重力加速度的实验中，下列说法中正确的是　　　　　　　 (　　 )

　　　 A．如果测摆球直径时将游标卡尺换成螺旋测微器，可提高摆长测定的精确度

　　　 B．在摆球经过平衡位置时开始计时，可减小总时间的测量误差

　　　 C．如果实验中使摆角更大些，能记录更多摆动次数，可减小重力加速度的测量误差

　　　 D．用记录多次摆动的总时间除以摆动次数的方法计算周期，可以减小周期测定误差

　 　 (Ⅱ)(1)某同学利用多用表欧姆档测一电

阻，该同学先将多用表拨至欧姆档的×10档位，

经过调零后将两表笔接被测电阻的两端，结果盘

面上指针的位置如图所示，你认为该同学在测量

时应选哪一档位比较合理？

　 (2)为了比较精确的测定该电阻的阻值，可利用伏

安法测定，现给出下列器材：

　　　 A．伏特表：量程6V，内阻约为10kΩ

　　　 B．伏特表：量程15V，内阻约为20kΩ

　　　 C．电流表：量程0.6A，内阻约为0.5 Ω

　　　 D．毫安表：量程3mA,内阻约为2Ω

　　　 E．滑动变阻器：最大电阻20 Ω

　　　 F．电源：电动势6V，内阻1Ω

　　　 G．电键、导线若干

　　　 ①请在上述器材是选出你认为需要且合理的器材

　 　　　　(填选项前字母)；

　　　 ②在虚线所示的方框内画出实验的电路图。

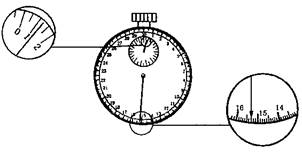

1．(18分)(1)图中给出的是用秒表记录的单摆n次全振动所用时间的示数，此示数应为

　 　　 　　　　　s．

　 (2)在做“描绘小灯泡的伏安特性曲线”的实验中，采用的仪器有：电源E(电动势6V，内阻不计)；额定电压4.0V的小灯泡L；电流表A(量程0.6A，内阻约2Ω)；电压表表V(量程5V，内阻约15kΩ)；滑动变阻器R(最大阻值15Ω)；开关S，导线若干。实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调。

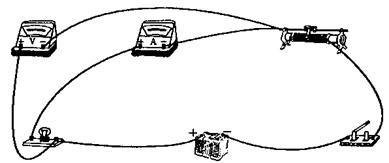

I．在做实验时，连成的实物电路图如下：

请你指出上述实验电路图中的错误之处：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 II．请你在虚线方框中画出实验所用的正确电路原理图。

Ⅲ．如图所示为某同学根据正确的实验电路图所测的几组数据画出的I-U图象。图象是一条曲线而不是直线的原因是　　　　　　　　　　 ①　　　　　　　　　　 ；从图象中可求得小灯泡正常发光时的电阻是　　　　　 ②　　　　　 Ω。

　 2．(本题共18分)

　　 Ⅰ．(6分)某同学通过实验对平抛运动进行研

究，他在竖直墙上记录了抛物线轨迹的一

部分，如图9所示。O点不是抛出点，x

轴沿水平方向，由图中所给的数据可求出

平抛物体的初速度是　　 　　　　m/s，

抛出点的坐标x=　　　　　　 m，

y=　　　　　 m。(g取10m/s²)

Ⅱ．(12分)要测量一只电压表的内阻R_V。提供的器材有：待测电压表V(量程0-3v，内阻约为3KΩ)；电阻箱R₀(阻值0-9999.9Ω)；滑动变阻器R₁(阻值0-20Ω，额定电流为1A)；滑动变阻器R₂(0-1500Ω，额定电流为0.5A)；电源E(电动势为6V，内阻为0.5Ω)；电键S及导线若干。

①如果采用图10所示的电路测定电压表的内阻，并且要得到较高的精确度，那么从以

上给出的器材中，滑动变阻器R应选用　　　　　　 。

②在以下所给的实验步骤中，排出合理的顺序为：　　　　　　

A．合上电键S；

　 B．使滑动触头P处于最左端，R′的阻值调至最大；

C．保持滑动变阻器的解头位置不变，增大电阻箱的

阻值，使电压表示数为满偏读数的一半，记下电

阻箱的此时阻值R₂′

D．调节电阻箱和滑动变阻器，使电压表示数满偏，

记下电阻箱的此时阻值R₁′；

③用测得的物理量表示电压表内阻应为　　　　　　　 ；

④在上述实验中测得的电压表内阻值会比真实值　　 　　　　　。(填“偏大”、“偏小”

或“相同”)
