15．某军事试验场正在平地上试射地对空导弹，若某次竖直向上发射导弹时发生故障，造成导弹的图象如图4所示，则下述说法中正确的是　　　　　　 (　　 )

　 A．内导弹匀速上升

　 B．内导弹静止不动

　 C．3s末导弹上升到最高点

　 D．5s末导弹恰好回到出发点

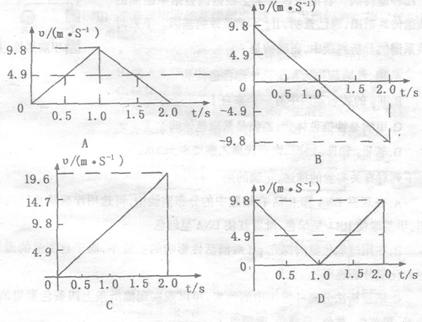

14．下列四个速度图象描述了不同的运动规律，其中能够描述竖直上抛运动规律的图象是

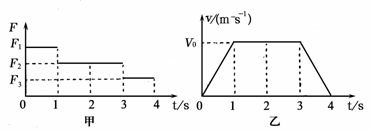

13．静止在水平面上的物块，在如图甲所示的水平拉力作用下做直线运动，其速度一时间图象如图乙既示，若物块与水平面间的动摩擦因数处处相同，则

A.F₁ +F₃=2F₂

B.F₁+F₃＞2F₂

C．全过程中拉力做的功等于物块克服摩擦力做的功

D.全过程拉力做的功等于零

12．一质量为1600kg的轿车，启动过程中加速度a随时间t的变化规律如图所示，则该轿车

A．0一4s内速度变化了2m／s

B：0-4s内加速度变化了2m／s²

C．所受合力，随时间t变化的关系为F=1600t N

D．所受合力F随时间t变化的关系为F=800t N

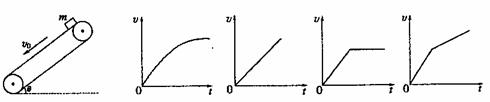

11．如图所示，足够长的传磅带与水平间夹角为，以

　 速度逆时针匀速转动。在传送带的上端轻轻放置一个质量为m的小木块，小木块与

传送间的动摩擦因数。则下图中能客观地反映小木块的速度随时间变化关系的是　 D　　　　　　　　　 (　　 )

10.蹦床运动有“空中芭蕾”之称，下列图中能反映运动员从高处落到蹦床后又被弹起过程中，加速度随时间变化的情况

8．甲、乙两球从同一地点、沿同一直线运动的v-t图线如图所示，

根据图线可以判断　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．两球在t=2s时速度相同

　　　 B．两球在t=2s时相距最近

　　　 C．两球在t=8s时相遇

　　　 D．在2s~8s内，两球的加速度大小相等

　 9．物体沿直线运动的v-t关系如图所示，已知在第1秒内合外力

对物体做的功为W，则　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．从第1秒末到第3秒末合外力做功为4W

　　　 B．从第3秒末到第5秒末合外力做功为-2W

　　　 C．从第5秒末到第7秒末合外力做功为W

　　　 D．从第3秒末到第4秒末合外力做功为-0.75W

7．某同学站在电梯底板上，利用速度传感器和计算机研究一观光电梯

　 升降过程中的情况，如图所示的2一t图象是计算机显示的观光电

梯在某一段时间内速度变化的情况(向上为正方向)．根据图象提

供的信息，可以判断下列说法中正确的是　　　　　　　　　　　　 (　　 )

　　　 A．在0~5s内，观光电梯在加速上升，该同学处于失重状态

　　　 B．在5s~10s内，该同学对电梯底板的压力等于他所受的重力

　　　 C．在10s~20s内，观光电梯在减速下降，该同学处于失重状态

　　　 D．在20s~25s内，观光电梯在加速下降，该同学处于失重状态

6、质点所受的力F随时间变化的规律如图1所示，力的方向始终在一直线上．已知t = 0时质点的速度为零．在图示的t₁、t₂、t₃和t₄各时刻中，哪一时刻质点的动能最大？

A．t₁　 　B．t₂ 　　C．t₃ 　　D．t₄　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　图1

5．某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v－t图象，某同学为了简化计算，用虚线作近似处理，下列说法正确的是(　　　　 )

A．在t₁时刻，虚线反映的加速度比实际的大

B．在0－t₁时间内，由虚线计算出的平均速度比实际的大

C．在t₁－t₂时间内，由虚线计算出的位移比实际的大

D．在在t₃－t₄时间内，虚线反映的是匀速运动
