26．(4分)英国物理学家托马斯· 杨第一次在实验室用图1所示的实验装置观察到光的干涉现象．图中M为光源，N是有一个小孔的屏，O是有两个非常靠近大小相同的小孔屏，两小孔与N上小孔的距离相同；P为像屏．

(1)该实验设置O屏的目的是________________________________________；

(2) 呈现在P屏上的光的干涉图样应该是图2中的________(填“甲”或“乙”)

25．如图甲所示，一边长为l的正方形金属线框位于光滑水平面上，线框的右边紧贴着竖直向下的有界匀强磁场区域的边界，磁场磁感应强度为B．从t＝0时刻开始，线框在一水平向右的拉力F作用下从静止开始做匀加速直线运动，在t₀时刻穿出磁场．图乙为拉力F随时间变化的图象，图象中的F₀、t₀均为已知量．则t＝t₀时刻线框中电流I＝_________；t＝t₀时刻线框的发热功率P_热＝__________．

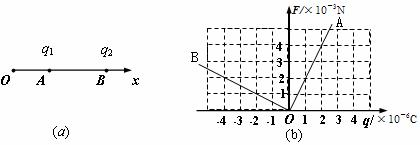

23．在如图(a)所示的x轴上有一个点电荷Q(图中未画出所在位置)，O为x轴坐标原点，A、B两点的坐标分别为0.1m和0.4m．放在A、B两点的检验电荷q₁、q₂受到的电场力跟它们所带电量的关系如图(b)所示．则A、B两点的电场强度大小之比为________；点电荷Q的位置坐标为x=________m．

24．如图所示的装置可以测量小车在水平路面上做匀变速直线运动的加速度．该装置是在车箱前、后壁各安装一个压力传感器a和b，中间用两根相同的轻质弹簧压着一个质量为2.0kg的滑块，滑块可无摩擦滑动．小车静止时，传感器a、b的读数均为10N．若当传感器b的读数为8N时，小车运动加速度的方向是　 　　(填“向左”或“向右”)，加速度大小为　　 　 m/s² ．

22．用与竖直方向成θ角(θ＜45°)的倾斜轻绳a和水平轻绳b共同　 悬挂一个重为G的小球，这时绳b的拉力设为F₁．现保持小球在原位置不动，使绳b在原竖直平面内逆时转过θ角指向2位置，这时的拉力设为F₂；当再转过θ角，绳b的拉力指向3位置，拉力设为F₃，三种情况b绳拉力大小的比较是_________________(用“＞”“＜”“＝”表示)；当b轻绳指向2位置时，a轻绳受的力为______________．

21．一电梯启动时匀加速上升，加速度为1.2m/s²，制动后匀减速上升，加速度为-1m/s²，电梯上升的最大速度为6m/s，则电梯启动后加速的时间不超过　　　 s；电梯到达51m顶层的最短时间为______ s．　　 　

20．如图所示电路中，电源的内电阻为r，R₂、R₃、R₄均为定值电阻，电表均为理想电表，滑动变阻器R₁的滑片P处于左端点a。闭合电键S，两表读数分别为I₁与U₁，当滑片P滑动至右端点b，两表读数分别为I₂与U₂，则下列关系式成立的是(　　　 )

A．U₂＜U₁　　 　　　　 　B．I₂＞I₁

C． 　　　　D． ＞r

第Ⅱ卷(共94分)

19．如图所示，一粗细均匀的U型玻璃管开口向上竖直放置，左、右两管都封有一定质量的理想气体A、B，水银面a、b间的高度差h₁，水银柱cd的长度为h₂= h₁，a面与c面恰处于同一高度．现向右管开口端注入少量水银达到重新平衡，则(　　　 )

A．水银面c下降的高度大于水银面a上升的高度

B．水银面a、b间新的高度差等于右管上段新水银柱的长度

C．气体A的压强一定大于外界大气压强

D．气体A的压强变化量比气体B的压强变化量小

18．波源S在t＝0时刻从平衡位置开始向上运动，形成向左右两侧传播的简谐横波．S、a、b、c、d、e和a′、b′、c′是沿波传播方向上的间距为1m的9个质点，t＝0时刻均静止于平衡位置，如图所示．当 t＝0.1s 时质点S 第一次到达最高点，当 t＝0.4s 时质点d开始起振，则(　　　 ) 　

A．当 t＝0.4s 时，质点c的加速度最大

B．当 t＝0.4s 时，质点a的速度最大

C．当 t＝0.4s 时，质点b′的速度最大

D．该波1s内传播10m

17．如图所示，　 型均匀杆总长为3L，AB水平，BC⊥AB，杆在竖直平面内可绕水平轴O转动，若在杆的右端A点加一方向竖直向下的力F，使AB顺时针缓慢转60⁰过程中，以下说法正确的是(　　　 )

A．力F变大

B．力F不变

C．力F的力矩变小

D．力F的力矩先变大后变小

16．如图所示，条形磁铁静止在水平桌面上，闭合铝环从条形磁铁的正　 上方附近由静止竖直下落至桌面．则在下落过程中(　　 　)

A．铝环中产生方向不变的感应电流

B．磁铁对桌面的压力始终大于其自身的重力

C．铝环所受安培力的方向先向上后向下

D．铝环的加速度小于或等于g
