3．如果图中标注了太阳高度的数值，则视具体数值而判断：一是最外侧的大圆圈为0°等太阳高度线，即为晨昏线，一般是太阳直射经线以东最大的半圆为昏线，以西最大的半圆为晨线；二是图中最大的圆圈不是0°等太阳高度线，因此，也就不是晨昏线。如果没有标注太阳高度的数值，在图中最外侧的大圆圈上太阳高度为0°，即晨昏线。

2．在太阳直射的经线上，太阳高度相差多少度，纬度就相差多少度，据此可计算该经线上某一点的纬度数值；如果太阳直射赤道，则赤道上太阳高度相差多少度，经度就相差多少度；如果太阳直射点不在赤道，则太阳高度相差多少度，经度的差值一定大于太阳高度的差值，以此推算该纬线上某一点的经度和地方时。

　　 等太阳高度线图可以看做是以太阳直射点为中心的俯视图(如下图所示)，判读时需掌握以下方法，有助于正确解答问题：　

1．图的中心为太阳直射点，太阳高度以该点为中心向四周逐渐降低；通过该点的经线即太阳直射的经线，地方时是12点；通过该点的纬线即为太阳直射的纬线，其正午太阳高度为90度。正午太阳高度的分布规律从太阳直射的纬线向南北逐渐降低。根据太阳直射纬线推断直射点所在的半球及季节，并判断与之相关的地理现象。注意区别太阳高度和正午太阳高度分布规律的不同。

坡度的概念及其计算方法：

在等高线地形图中，坡度是指山坡的倾斜角度。通常用坡面与水平面所成的二面角来表示。如图中α角。α角大小的衡量可采用数学三角函数的正切函数进行表示，即tgα(0°≤0≤90°)。因为正切函数在区间(0，π/2)为单增曲线。所以可用比值进行比较。H表示坡高(即相对高度)，与等高线地形图中等高距有关系。L表示坡宽(坡宽＝图上距离／比例尺)。坡度α的大小就可以用等高距与比例尺的关系进行表示。

例8　

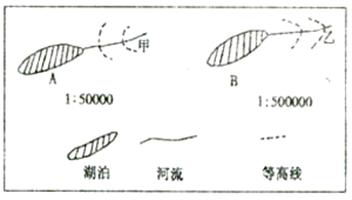

例7　 假如两幅图中的等高距相同，试比较甲乙两河流速的快慢。

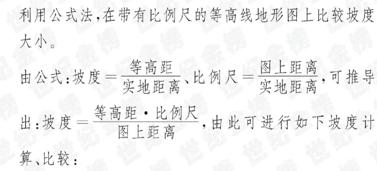

解析：依据公式：　　　　　　　　　　　　　　　　 ，在该题中等高距相等，图上距离相等，只能是比较比例尺了，而

且坡度和比例尺呈正比，很明显，A图的比例尺大于乙图，很明显甲图的坡度较大，因此河流的流水流速较快。

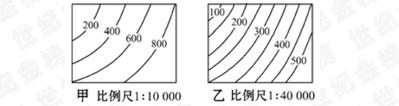

例8.比较甲乙两幅图的坡度的大小：

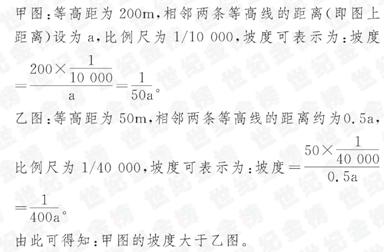

解析：

例9.下图是全球某日某时刻的昏线(线上的数据为经度)。据此回答第(1)-(2)题。

(1)此时北京时间为　　　　　(　 )　 　 A. 14：40　 B. 9：20 C. 21：20　 D. 15：20 (2)若c点为69°N，则下列说法正确的是　(　) 　A. 天山牧民利用云杉林以下的牧场放牧 　B. 北半球各地昼短夜长 　C. 南极大陆终日斜阳 　D. 黄淮海平原土壤盐分全年最低

解析：

①提取图中的有效信息→昏线与160ºE经线相交于a 点，与20ºW相交于c点。

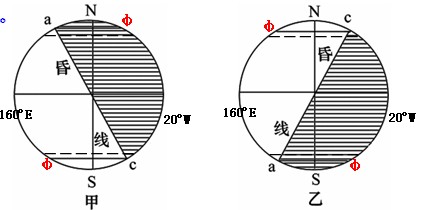

②根据信息，绘出相应光照图，有以下两种可能情况。

图中可知，此时160ºE为12时→北京时间为9时20分。

③当c点为69ºN时(即图中φ为69º)，则只有乙一种情况→北半球为夏半年。

　　 答案：(1)　B　 (2)D　

3.位于城市盛行风向的上风向(该地盛行风向为西北风)，造成城市大气污染；

2.位于河流谷地，工厂废气不易扩散

1.位于流经城区的河流上游，污染城市水源；

3.既没有经纬网也没有指向标根据“上北下南，左西右东确定方向

[例1]读下图中的经纬网，A在B的什么方位？

解析：先确定南北方位，由于纬度的分布规律是越往北走纬度越高，因此该区域为北半球，然后确定东西方位，确定东西方位时要注意两条经线之间的的经度差，在本题中由于两条经线之间的经度差为210⁰，因此A在B的东北方位。

[例2] 如图所示，圆心为极点，外围箭头表示地球自转的方向，判断A到B和C到D的方向的变化

解析：首先根据自转方向，确定极点是南极点还是北极点，在该题中由于地球自转的方向是顺时针，因此极点为南极点；其次确定南北方位的变化，根据离极点之间的距离的变化，在该题中，AB首先是离南极点越来越近，后越来越远，因此先向南，后向北。再次确定东西方位的变化，根据和地球自转的方向来确定，从A到B与地球自转的方向相反，因此A到B是向西运动，综合起来由A到B是先向西南，后向西北，同样的道理C到D也是先向西南后向西北。

　例3. 如果该市工业布局从环境保护和资源利用角度看都是合理的，那么该地常年主导风向应是　　 。

解析：解答本题时首先要明确要想减轻工业区对于城区的污染，工业区必须布局在城市居民区盛行风向的下风向，有些考生很容易从图中得出该地区的盛行风向为南风，这是错误的，因为忽略了图中的一个重要信息就是指向标，再把指向标移到该地区的实际风向上，得出该地区的盛行风向应该为东南风。

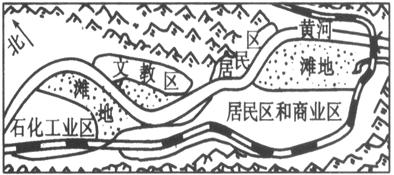

例4：读黄河沿岸某城市示意图，试从环境角度分析石化工业区 的区位是否合理，并说明理由。

解析：解答本题时首先要明确这样几个问题：石化工业对环境造成的污染；该城市的名称及其盛行风向；尤其要注意图像的左侧的指向标，图中的每个信息都是有用信息，如河谷地区位于两座山脉之间，导致工厂废气不易扩散；石化工业区在河流的上游，污染水源；还要善于挖掘隐含条件，在该题中通过图中信息可以判定该城市为兰州，兰州的盛行风向为西北风，在结合指向标可以看出石化工业区位于居民区的上风向，对于城市的污染非常严重。

答案：

2.根据指向标来确定方向，指向标的箭头指向北
