14．一个带正电的质点，电量，在静电场中由a点移到b点，在这过程中，除电场力外，其他力作的功为，质点的动能增加了，则a、b两点间的电势差_____________。

13．如图所示，水平放置的两平行金属板间距为 d ，电压大小为

U，上板中央有孔，在孔正下方的下板表面上有一个质量为m，

电量为－q的小颗粒，将小颗粒由静止释放，它将从静止被加

速，然后冲出小孔，则它能上升的最大高度 h =　　 　　　　

12．一带电导体如图所示，已知导体表面上A点场强

E_A=100N/C，B点场强E_B=1N/C，今一点电荷(重

力忽略不计)在电场力的作用下第一次由A到无

限远，第二次由B到无限远，两次最初的加速度

之比a_A : a_B=　　　 ；若把一个电子从A处表面

移动到B处表面，电场力作功为　　　　 J。

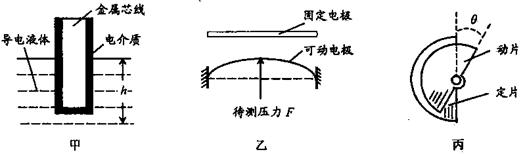

11．传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输乃至家庭生活等多种领域.下图所示为三种电容式传感器.在以下的说法中，正确的有　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　(　　　 )

A．图甲是测定液面高度h的传感器，液面高度h发生变化时，通过改变两极板之间的的距离d而引起了电容C的变化

B．图乙是测定压力F的传感器，压力F发生变化时，通过改变两极板之间的的距离d而引起了电容C的变化

C．图丙是测定角度θ的传感器，角度θ发生变化时，通过改变两极板之间的距离d而引起了电容C的变化

　 D．三个图都是通过改变两极板之间的正对面积S而引起电容C的变化

10．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0. 一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为25eV和4eV．当这一点电荷运动到某一位置,其电势能变为－10eV时，它们动能应为　　　　　　　　　　　　　　　　　　　　　　　 (　 　　　)

A．10eV 　　　B．19eV　　　　 C．21eV 　　　　D．29eV

9．A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其速度-时间图象如图甲所示。则这一电场可能是图乙中的　　　　　　　　　　　　　　　　　　　　　　　　　　　 ( 　　　)

8.如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A以固定直线OO’为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m带负电荷的粒子(不计重力)以速度V₀沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B固定不动，带电粒子始终不与极板相碰) 　　　　　　　　( 　　　)

A．直线

B．正弦曲线

C．抛物线

7.如图所示，将悬在细线上的带正电的小球A放在不带电的空腔金属球C内(不与球壁接触)，另有一个悬挂在细线上的带负电小球B向C

靠近，于是　　　　　　　　　　　　　　　　 (　 　 　)

　 A．A往左偏离竖直方向，B往右偏离竖直方向

B．A的位置不变，B往右偏离竖直方向

C．A往左偏离竖直方向，B的位置不变

D．A和B的位置都不变

6.如图所示，M、N两点分别放置两个等量异种电荷，A为它们连线的中点，B为连线上靠近N的一点，C为连线的中垂线上处于A点上方的一点，

在A、B、C三点中　　　　　　　　　　　 　　　( 　　)

A.场强最小的点是A点，电势最高的点是B点

B.场强最小的点是A点，电势最高的点是C点

C.场强最小的点是C点，电势最高的点是B点

D.场强最小的点是C点，电势最高的点是A点　　　　　　　　　 题6图

5．如图所示，一水平放置的金属板正上方有一固定的正点电荷Q，一表面绝缘的带正电小球(可视为质点且不影响Q的电场)从左端以v滑上金属板的上表面，向右运动到右端，在此过程中( 　　)

A．小球受到的电场力做正功；

B．小球先减速运动，后加速运动；

C．小球受的电场力冲量为零；

D．小球做匀速直线运动。
