21．空间某一静电场的电势φ在y轴上的分布如图所示，y轴上A、B两点电场强度在方向上的分量分别是，下列说法中正确的有(　　 )

　　　 A．的大小大于的大小

　　　 B．的方向沿y轴正方向

　　　 C．O点场强在y轴方向上的分量最大

　　　 D．正电荷沿y轴从A移到B的过程中，电场力先做负功，后做正功

第Ⅱ卷(非选择题共174分)

20．如图所示，在同一竖直平面内有两个正对着的半圆形光滑轨道，

　　 轨道的半径都是R。轨道端点所在的水平线相隔一定的距离x。

　　 一质量为m的小球能在其间运动而不脱离轨道，经过最低点

　　 B时的速度为v。小球在最低点B与最高点A对轨道的压力之

　 差为ΔF (ΔF >0 )。不计空气阻力。则(　　 )

　　　 A．m、R一定时，v越大，ΔF一定越大

　　　 B．m、R一定时，x越大，ΔF一定越大

　　　 C．m、x一定时，R越大，ΔF一定越大

　　　 D．m、x一定时，v越大，ΔF一定越大

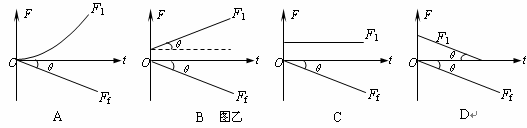

19．如图甲所示，固定在水平桌面上的光滑金属导轨cd、eg处于方向竖直向下的匀强磁场中，金属杆ab与导轨接触良好．在两根导轨的端点d、e之间连接一电阻，其它部分电阻忽略不计．现用一水平向右的外力F₁作用在金属杆ab上，使金属杆由静止开始向右沿导轨滑动，滑动中杆ab始终垂直于导轨．金属杆受到的安培力用F_f表示，则关于图乙中F₁与F_f 随时间t变化的关系图象可能的是(　　 )

18、我国将来要发射一颗绕土星运行的探测飞船,飞船在土星表面附近沿圆轨道绕该行星飞行,认为土星是密度均匀的球体,并已经知道飞船的运行周期,万有引力常量G。则(　　 )

　　　 A．该飞船的发射速度应大于16.7km/s

　　　 B．无需再测量飞船其它参数即可确定土星的密度

　　　 C．飞船内的宇航员处于超重状态

　　　 D．测得飞船的轨道半径即可确定土星表面附近的重力加速度

17．一条弹性轻绳呈水平状态，M为绳子中点，两端P、Q同时开始上下振动，一小段时间后产生的波形如图，机械波的传播速度由介质决定，对于其后绳上各点的振动情况，以下判断正确的(　　 )

　　　 A．波源P的起振方向是向上的　

　　　 B．波源Q产生的波将先到达中点M

　　　 C．中点M的振动始终是加强的

　　　 D．M点的位移大小在某时刻可能为零

16．如图所示，当有光照射光电管时，有光电子逸出，光电子能够到达A极，从而使有示数。若使A接电源负极，B接电源正极，则光电子向A运动时将克服电场力做功。当AB间电压达到某一值时，即使初动能最大的光电子亦不能到达A极，此电压值称为反向截止电压。现有两束光甲和乙，当甲光照射时，反向截止电压为，当乙光照射时反向截止电压为，且，则(　　 )

　　　 A．若甲能使某种金属发生光电效应，则乙也能使该金属发生光电效应

　　　 B．若乙能使某种金属发生光电效应，则甲也能使该金属发生光电效应

　　　 C．在同一种介质中传播时，甲的速度较大

　　　 D．在同一种介质中传播时，乙的速度较大

15．历史上很多人为制造出更好的机械和提高机械的工作效率而作出了各种努力。科学

　　 知识告诉我们哪些计划能成功，哪些计划不能成功。下列史实或设想正确的是(　　 )

　　　 A．第一类永远动机不能制成，是因为涉及热现象的宏观物理过程都具有方向性

　　　 B．理想热机，即没有摩擦，也没有漏气等能量损失，其效率可以达到100%

　　　 C．自然界的能量是守恒的，我们利用了某种形式的能源，它不过是转化成了另一种形式，我们仍可把它全部收集起来重新利用。

　　 D．人们可以把热量从低温物体传给高温物体。

14．下列事实中，由原子核内部变化引起的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．氢原子吸收某一频率的光子后，能向外辐射出可见光

　　　 B．用弧光灯照射锌板，有光电子逸出

　　　 C．放出一个正电子后成为

　　　 D．用χ射线管产生χ射线

13．用铅蓄电池(总反应：Pb+PbO2+4H_‑­­⁺+2SO 2PbSO4+2H2O)，电解苦卤水(含C1一、Br一、Na+、Mg2+)的装置如图所示(a、b为石墨电极)。下列说法中正确的是(　　 )

　　　 A．铅蓄电池放电时的正极反应是： PbO₂+4H⁺+SO=PbSO₄+2H₂O

　　　 B．电解苦卤水时，a电极首先放电的是Br^一而不是Cl^一，说明当其它条件相同时Br^一的还原性强于Cl^-

　　　 C．铅蓄电池充电时，A极应与外接电源负极相连

　　　 D．忽略能量消耗，当b极产生0.02g气体时，铅蓄电池中消耗0.01 mol H₂SO₄

12．将KCl和BaCl₂的混合溶液aL均匀分成两份。向其中一份中滴加稀硫酸，使Ba²⁺完全沉淀；向另一份中滴加AgNO₃溶液，使Cl^-完全沉淀。反应中消耗xmolH₂SO₄、ymolAgNO₃。下列有关推断正确的是　　　　　　　　　　 (　　 )

　 　 A．x=y　 　　　　　　　　　　　　　　　　　　　　　　　 B．c(K⁺)=(2y-4x)/a mol·L^-1

　 　 C．若实验中使用98%密度为1.84g/cm³硫酸配制稀硫酸，需要该硫酸的体积为x/18.4ml

　 　 D．若a L混合溶液中c(K⁺)=1 mol/L，且y=0.4，则x=( 0.2-0.5a )
