23、(18分)如图，直角三角形导线框abc固定在匀强磁场中，ab是一段长为l、电阻为R的均匀导线，ac和bc的电阻可不计，ac长度为。磁场的磁感强度为B，方向垂直于纸面向里。现有一段长度为、电阻为的均匀导体杆MN架在导线框上，开始时紧靠ac，然后沿ab方向以恒定速度v向b端滑动，滑动中始终与ac平行并与导线框保持良好接触。当MN滑过的距离为时，导线ac中的电流是多大？方向如何？

兰炼一中2009--2010学年第二学期期中试卷

22、 (16分)两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l。导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图所示．两根导体棒的质量皆为m，电阻皆为R，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd静止，棒ab有指向棒cd的初速度v₀(见图)．若两导体棒在运动中始终不接触，求：

(1)在运动中产生的焦耳热最多是多少．

(2)当ab棒的速度变为初速度的时，cd棒的加速度是多少？

21、(16分)均匀导线制成的正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m。将其置于磁感强度为B的水平匀强磁场上方h处，如图所示。线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行。当cd边刚进入磁场时，

(1)求线框中产生的感应电动势大小;

(2)求cd两点间的电势差大小;

(3)若此时线框加速度恰好为零，求线框下落的高度h所应满足的条件。

20、 (10分)某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω。

(1)若采用380V输电，求输电线路损耗的功率。

(2)若改用5000V高压输电，用户端利用n₁:n₂＝22：1的变压器降压，求用户得到的电压。

19、如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好。整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T。已知ab长l=0.5m，电阻R₁=2Ω，R₂＝4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为　　　　　　 N，R₁上消耗的电热功率

为　　　　　 W。(不计摩擦)

18、如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相等、方向相反的电流，a、b两点与两导线共面，a点在两导线的中间与两导线的距离均为r，b点在导线2右侧，与导线2的距离也为r．现测得a点磁感应强度的大小为B，则去掉导线1后，b点的磁感应强度大小为　　　　　 ，方向　　　　　 ．

17、一个200匝、面积为20cm² 的圆线圈，放在匀强磁场中，磁场方向与线圈平面成30°角，磁感应强度在0.05s内由0.1T增加到0.5T，则初状态穿过线圈的磁通量是

　　　　　　 Wb，在0.05s内穿过线圈的磁通量的变化量是　 　　　　wb，线圈中平均感应电动势的大小是　　 　　　V。

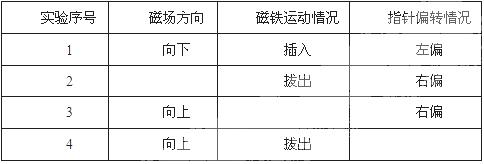

16、、某同学用如图所示装置研究感应电流的方向与引起感应电流的磁场方向的关系。已知电流从接线柱流入电流表时，电流表指针左偏。实验的磁场方向、磁铁运动情况及电流表指针偏转情况部分已记录在下表中。请依据电磁感应规律填定空出的部分。

15、任何电磁波在真空中传播时，都具有相同的

A.波长　　　　　　　 B.波速　　　　　　　 C.周期　　　　　　　 D.频率

14、如图所示，有一水平放置、内壁光滑、绝缘的真空圆形管，半径为R，有一带正电的粒子静止在管内，整个装置处于竖直向上的磁场中.要使带电粒子能沿管做圆周运动，所加的磁场可能是

A.匀强磁场

B.均匀增加的磁场

C.均匀减小的磁场

D.由于洛伦兹力不做功，不管加什么磁场都不能使带电粒子绕管运动
