23.(12分)请完成以下两小题:

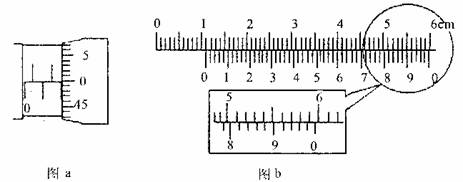

(1)图a中螺旋测微器读数为 mm。图b中游标卡尺(游标尺上有50个等分刻度)读数为 cm。

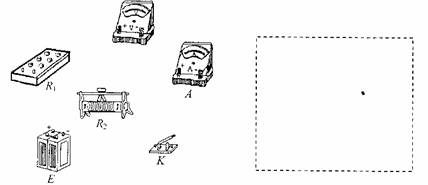

(2)如图所示为测量一直流电流表内电阻的实物图.其规格如下:直流电源(E):E=6V,内阻不计;
待测电流表(A):量程0~300mA,内阻约3Ω;
直流电压表(V):量程0~3V,内阻约1500Ω;
电阻箱(R1):最大值999.9Ω,最小改变量0.1Ω;
滑线变阻器(R2):最大值10Ω;
单刀单掷开关(K);导线若干.
①请在方框图内画出测量电流表内电阻的实验原理图(标明各元件的代号).
②根据所画原理图,用线段代替导线将图中所示实物图连接成实验电路图.
③根据实验电路,计算电流表内电阻的公式为RA ,式中各物理量的含义是
。
④连接电路时应注意的主要事项: (任回答一项).
三年高考实验答案
11.实验题;共13分
(1)(4分)下列有关实验的描述中,正确的是___________.
A.在“验证力的平行四边形定则”实验中,拉橡皮筋的细绳应稍长一些
B.在“探究弹簧弹力与其伸长量”关系的实验中,作出弹力和弹簧长度的图象也能求出弹簧的劲度系数
C.在“探究功与速度变化的关系”实验中,需要求出打点纸带的平均速度
D.在“验证机械能守恒定律”的实验中,必须由v=gt求出打某点时纸带的速度
(2)(9分)某学生实验小组在做“测定金属的电阻率”的实验时,
①用螺旋测微器测量金属丝直径时的刻度位置如图10所示.读数为___________mm.
②用伏安法测金属丝的电阻时,测出了包括(0,0)在内的6组电流I和电压U的值,并已经标在了如图11所示的坐标纸上,请用铅笔和直尺在坐标纸上画出合理的图线,并求出该段金属丝的电阻Rx=__________Ω.
③测该金属丝电阻时,可供该实验小组选择的器材如下:
A.量程0.6A,内阻约0.5Ω的电流表A1
B.量程3A,内阻约0.01Ω的电流表A2
C.量程3V,内阻约6kΩ的电压表V1
D.量程15V,内阻约30kΩ的电压表V2
E.阻值为0-10Ω的滑动变阻器R
F.4V的蓄电池
G.电键一个、导线若干

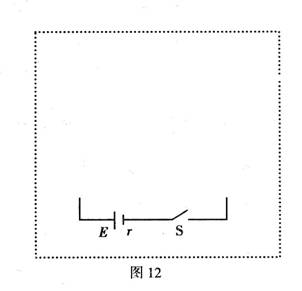

如图12,试补画出该小组同学测金属丝电阻RX采用的电路图,并标明所选用电表的符号,如A1或A2.
2010聊城一模:
23.(1)在“探究加速度与物体质量、物体受力的关系”实验中,某小组设计了如图所示的实验装置。图中上下两层水平轨道表面光滑,两小车前端系上细线,细线跨过滑轮并挂在砝码盘,两小车尾部细线连到控制装置上,实验时通过控制装置使两小车同时开始运动,然后同时停止。
①在安装实验装置时,应调整滑轮的高度,使细线与轨道 ;在实验时,为减小系统误差,应使砝码盘和砝码的总质量 小车的质量(选填“远大于”、“远小于”、“等于”)。
②本实验通过比较两小车的位移即可比较两小车加速度的大小,能这样比较是因为小车的加速度a与位移x满足的关系为 。
(2)要想了解不同元件的性能,往往需要描绘它们的伏安特性曲线。

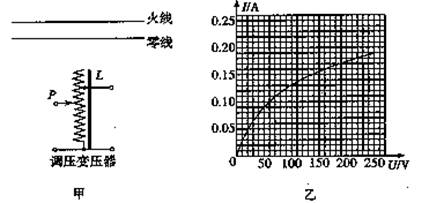

①为了测定和描绘“220V,40W”白炽电灯灯丝的伏安特性曲线,可以利用调压变压器供电。调压变压器是一种自耦变压器,它只有一组线圈L,绕在闭合的环形铁芯上,输入端接在220V交流电源的火线与零线间,输出端有一个滑动触头P,移动它的位置,就可以使输出电压在0~250V之间连续变化,图甲中给出了调压变压器的电路图符号及交流电源的火线与零图。实验室内备有交流电压表、交流电流表、滑动变阻器、开关、导线等实验器材。
a.在甲图中完成实验电路图。
b.如果根据测量结果作出的伏安特性曲线如图乙所示,试根据图线确定,把两个完全相同的“220V,40W”白炽灯串联在220V交流电源的火线与零线间,这两只电灯消耗的总电功率是 。

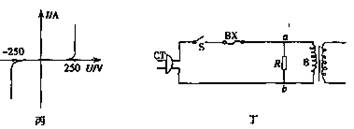

②某压敏电阻的伏安特性曲线如图丙所示,它经常被用作家电器的保护电路,如图丁所示是某影碟机(VCD)的电源电路的一部分,CT表示电源插头,S是电源开关,BX是保险丝,R是压敏电阻,试通过伏安特性曲线说明压敏电阻对变压器的保护作用。
2010济宁一模:
23.(11分)(1)如图所示,将打点计时器固定在铁架台上,
使重物带动纸带从静止开始自由下落.利用此装置可以测定重
力加速度。
①通过作图象的方法可以剔除偶然误差较大的数据,提高
实验的准确程度,为使图纸的斜率等于重力加速度,除作
图象外,还可作 图象。
②利用此装置还可以完成力学中的什么实验
(答出一个即可)
(2)硅光电池是一种可将光能转换为电能的器件,某同学用
图所示电路探究影响硅光电池的内阻的因素,图中为已知阻
值的定值电阻。电压表视为理想电压表。

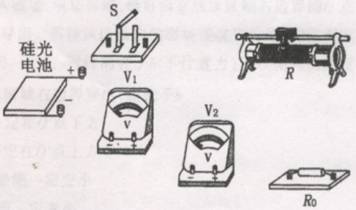

①请根据图用笔画线代替导线将答题纸图中的实验器材连接成实验电器。
②实验Ⅰ:用一定强度的光照射硅光电池。调节滑动变
阻器,记录两电压表的读数和,作出图象如图
中曲线1。
③实验Ⅱ:减小实验I中光的强度,重复实验,得到图
中的曲线2
④根据实验过程及图象,你能得到的结论是:
.在光照强度一定的条件下,电池的内阻随电流的增大
而 ;
.在通过相同的电流时,电池的内阻因光照强度的减弱而 。
2010临沂一模:
13.(9分)某课题小组探究一阻值较小的半导体电阻R的导电特性.用电压表和电流表以及滑动变阻器、电源与之组成电路研究电阻R的伏安特性.
①在方框内补充完成实验电路图.
②测得其电压与电流的数据如下表所示:
U/V |
0 |
0.20 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.40 |
I/A |
0 |
0.03 |
0.06 |
0.10 |
0.17 |
0.26 |
0.38 |
0.70 |

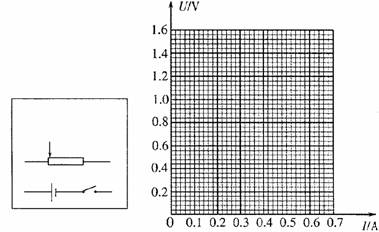

在坐标纸中画出R的U-I图线
③若将电阻R接在电动势为1.5V,内阻为3Ω的电源上,电阻R的功率约为 W(结果保留两位有效数字)
2010泰安一模:
12.(4分)
如图是实验用多用电表刻度盘,
当选用量程为5A的电流挡测量电流时,
表针指于图示位置,则所测电流为
A;若选用倍率为“×l0”的
电阻挡测电阻时,表针也指示在图示
位置,则所测电阻的阻值为 Ω.
18.某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值.实验器材有:待测电源E(不计内阻),待测电阻R1,待测电阻R2,电压表V(量程为3.0V,内阻很大),电阻箱R(0-99.99Ω),单刀单掷开关S1,单刀双掷开关S2,导线若干.
⑴先测电阻R1的阻值.先闭合S1,将S2切换到a,调节电阻箱,读出其示数r和对应的电压表示数U1,保持电阻箱示数不变,再将S2切换到b,读出电压表的示数U2.则电阻R1的表达式为R1=__________.
⑵甲同学已经测得电阻R1=1.8Ω,继续测电源电动势E和电阻R2的阻值.该同学的做法是:闭合S1,将S2切换到a,多次调节电阻箱,读出多组电阻箱示数R和对应的电压表示数U,由测得的数据,绘出了如图所示的图线,则电源电动势E= V,电阻R2= Ω.
2010潍坊一模:
17.小明同学在实验室探究弹力和弹簧伸长的关系的探究过程是:
[猜想与假设]弹簧弹力和弹簧伸长成正比例关系.
[设计与进行实验]
⑴设计如图所示的实验装置进行实验;
⑵在弹簧下端挂上钩码,当分别悬挂10g、20g钩码时,记下指针所指的标尺刻度;
⑶将实验数据记录在表格中. k.s.5.u
⑷整理器材,进行实验数据分析并得出结论.
[交流与评估]
小明同学将实验数据记录在到下表中(重力加速度g=9.8m/s2 )
钩码质量m/g |
0 |
10 |
20 |
标尺刻度x/10-2m |
6.00 |
8.00 |
10.00 |
他根据实验数据在坐标纸上用描点法画出x-m图像如图所示,根据图像于是小明得出结论:弹簧弹力和弹簧伸长不是正比例关系而是一次函数关系,自己先前的猜想是错误的.
⑴请说明小明结论错误的原因: .
⑵这个实验小明同学在[设计与进行实验]中的设计方案上还存在的不足之处是:
.
16.在“研究匀变速直线运动”的实验中,得到的一条纸带如图所示,纸带上每相邻的两计数点间的时间间隔均为0.1s,测得A到B和B到C的距离分别为5.60cm和8.62cm,则物体的加速度大小为 m/s2,B点对应的的速度大小为 m/s.
15.如图甲是用螺旋测微器测量某一圆筒内径时的示数,则此圆筒内径为 mm.图乙是用多有电表的欧姆“×10”档测量某电阻的示数,则此电阻的阻值为 Ω.
3. (2009年山东卷)23.⑴某同学在家中尝试验证平行四边形定则,他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物,以及刻度尺、三角板、铅笔、细绳、白纸、钉子,设计了如下实验:将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上,另一端与第三条橡皮筋连接,结点为O,将第三条橡皮筋的另一端通过细绳挂一重物。
①为完成实验,下述操作中必需的是 。
a.测量细绳的长度
b.测量橡皮筋的原长
c.测量悬挂重物后橡皮筋的长度
d.记录悬挂重物后结点O的位置
②钉子位置固定,欲利用现有器材,改变条件再次验证,可采用的方法是 ____。
⑵为了节能和环保,一些公共场所使用光控开关控制照明系统。光控开头可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx)。某光敏电阻Rp在不同照度下的阻值如下表:
照度(lx) |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
电阻(k) |
75 |
40 |
28 |
23 |
20 |
18 |
①根据表中数据,请在给定的坐标系(见答题卡)中描绘出阻值随照度变化的曲线,并说明阻值随照度变化的特点。
②如图所示,当1、2两端所加电压上升至2V时,控制开关自动启动照明系统,请利用下列器材设计一个简单电路。给1、2两端提供电压,要求当天色渐暗照度降低至1.0(lx)时启动照明系统,在虚线框内完成电路原理图。(不考虑控制开关对所设计电路的影响)
提供的器材如下:
光敏电阻Rp(符号 ,阻值见上表)
直流电源E(电动势3V,内阻不计);
定值电阻:R1=10k,R2=20k,R3=40k(限选其中之一并在图中标出)
开关S及导线若干。
2010枣庄一模
请完成以下两小题。

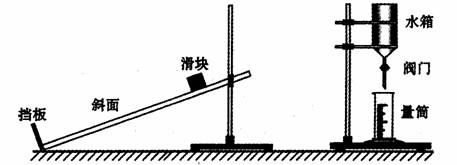

(1)(6分)伽利略在《两种新科学的对话》一书中,讨论了自由落体运动和物体沿斜面运动的问题,提出了这样的猜想:物体沿斜面下滑是一种匀变速直线运动。同时他还运用实验验证了其猜想。某校物理兴趣小组依据伽利略描述的实验方案,设计了如图所示的装置,探究物体沿斜面下滑是否做匀变速直线运动。
①实验时,让滑块从不同高度由静止沿斜面下滑,并同时打开装置中的阀门,使水箱中的水流到量筒中;当滑块碰到挡板的同耐关闭阀门(整个过程中水流可视为均匀稳定)。该探究方案利用量筒中收集的水量来测量 。
②下表是该小组测得的有关数据,其中s为滑块从斜面的不同位置由静止释放后沿斜面下滑的距离,y为相应过程中量筒中收集的水量。分析表中数据,根据 可以得出滑块沿斜面下滑是做匀变速直线运动的结论。
次数 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
s/m |
4.5 |
3.9 |
3.0 |
2.1 |
1.5 |
0.9 |
0.3 |
V/mL |
90 |
84 |
72 |
62 |
52 |
40 |
23.5 |
|
5.6×10-4 |
5.5×10-4 |
5.8×10-4 |
5.5×10-4 |
5.6×10-4 |
5.6×10-4 |
5.4×10-4 |
③本实验误差的主要来源有:距离s的测量有误差,水从水箱中流出不够稳定,还可能来源于 等。(写出一种即可)
(2)(8分)硅光电池是一种可将光能转化为电能的元件。某同学利用图口所示电路探究某硅光电池的路端电压U与电流I的关系。图中R0=2Ω,电压表、电流表均可视为理想电表。
①用“笔画线”代替导线,将图b中的电路补充完整。
②实验一:
用一定强度的光照射硅光电池,闭合电键S,调节可调电阻的阻值,通过测量得到该电池的U-I曲线a(见图c)。则由图象可知,当电流小于200 mA时,该硅光电池的电动势为 V,内阻为 Ω。
③实验二:
减小光照强度,重复实验,通过测量得到该电池的U-I曲线b(见图c)。
当可调电阻R的阻值调到某值时,若
该电路在实验一中的路端电压为1.5 V,
则在实验二中可调电阻R的电功率为
mV(计算结果保留两位有
效数字)。
(2010烟台一模物理)
