13．①如图(3分)　　　　　　　　　　　　

②如图(3分)

③0.18(0.17~0.19

均正确，3分)

2010泰安一模:

12．2.60　 220 (各2分，共4分)

18.(1) (2分)　　 (2)2.0；8.2(每空2分)

2010潍坊一模:

16. 3.02　 0.711(每空2分)　 17.(1)x-m图像的纵坐标不是弹簧伸长量；(3分)(2)以三组测量数据不能得出普遍性物理规律，实验方案中应设计多测几组数据，并换用另外的弹簧多进行几次实验. (3分)k.s.5.u

15. 6.010 　190(每空2分)

3. (2009山东卷)(1)①bcd　 ②更换不同的小重物

(2)①光敏电阻的阻值随光照变化的曲线如图所示。

特点：光敏电阻的阻值随光照强度的增大非线性减小

②电路原理图如图所示。

解析：当，控制开关自动启动照明系统，请利用下列器材设计一个简单电路。给1、2两端提供电压，要求

当天色渐暗照度降低至1.0(1x)时启动照明系统，即此时光敏电阻阻值为20k，两端电压为2V，电源电动势为3V，所以应加上一个分压电阻，分压电阻阻值为10k，即选用R₁。

[考点]验证平行四边形定则实验、闭合电路欧姆定律

山东各地市一模答案

2010枣庄一模:　 23．(1)①时间(2分)　

　 　　 ②在实验误差范围内，是一常数(2分)　

　　 ③斜面不同位置处粗糙程度不完全相同、

水量测量不准确、滑块开始下滑和开始

流水不同步、滑块停止下滑和停止流水

不同步等(其它答案合理的也给分)

(2分)

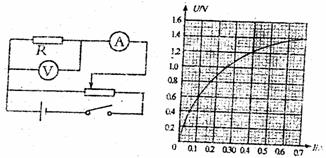

　 (2)①实物连接图如右图所示(2分)

②.9V(2分)　 4Ω(2分)

③25~28mW均正确(2分)

2010烟台一模:

9、解析：(1)由图1得B=0.6 T时，=6.4,则=960 Ω。B=1.0 T时，=11.4，则=1 710 Ω，因R_b远大于滑动变阻器R，故滑动变阻器需用分压接法控制电路；因R_B远大于电流表的内阻，故安培表需用内接法，故测磁场中该磁敏电阻阻值的电路如上图所示。

(2)由实验原理知R_b=,由表数据可得==1.5×10³ Ω, =1.52×10³ Ω, =1.49×10³ Ω,=1.51×10³ Ω,=1.5×10³ Ω,则

R_B==1.5×10³ Ω(或画U-I图线，得R_b)；因=10,由图1可得B=0.9 T。

(3)由图1知磁感应强度B在0-0.2 T范围时，-B图线为曲线(非线性)，故磁敏电阻的阻值随B的变化为非均匀变化；由图1知磁感应强度B在0.4-1.0 T范围时B图线为直线(线性关系)，故磁敏电阻的阻值随B变化为均匀变化。

(4)由图3，因R_B-B图线是关于纵轴对称的，故磁感应强度B大小相等，方向相反时，磁敏电阻的阻值不变。

0. 4-1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化(或均匀变化)

(4)磁场反向，磁敏电阻的阻值不变。

2. (2008山东卷)(1)如下图所示

(2)1500　　　　 0.90

(3)在0-0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化(或不均匀变化);在

1. (2007山东卷)(1)A₁ 　V₂

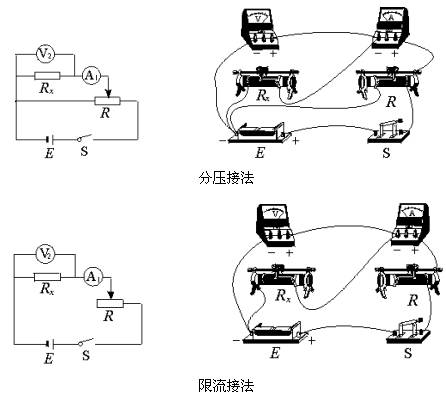

(2) 电路原理和对应的实物连接如图

(3)方案一：

需要的器材：游标卡尺、毫米刻度尺

主要操作步骤：

①数出变阻顺线圈缠绕匝数n

②用毫米刻度尺(也可以用游标卡尺)测量所有线圈的排列长度L，可得电阻丝的直径为d=

③用游标卡尺测量变阻器线圈部分的外径D.可得电阻丝总长度l=n(D-)

也可以用游标卡尺测量变阻器瓷管部分的外径D.得电阻丝总长度l=n(D+)。

④重复测量三次，求出电阻丝直径和总长度的平均值

方案二：

需要的器材：游标卡尺

主要操作步骤：

①数出变阻器线圈缠绕匝数n

②用游标卡尺测量变阻器线圈部分的外径D₁和瓷管部分的外径D₂，可得电阻丝的直径为d=.

电阻丝总长度l=(D₁+D₂)

③重复测量三次，求出电阻丝直径和总长度的平均值
