16、(7分，每空1分)完成以下实验：

⑴图12中圆的直径为______。

⑵如图13所示，是两支温度计的一部分，图中温度计是利用_________来工作的，其中表示体温计的是_______图，另外一支温度计的示数是_________。

⑶有一种仪器叫欧姆表，可以直接测量电阻的大小，如图14是欧姆表的表面，其示数为________。

⑷如图15所示在天平使用前调节横梁平衡时，操作上存在错误之处：

　　　　 　　,改正错误后，测量结果如图16，则物体质量为_____。

15、⑴(3分)如图9中，MM′是两种介质的分界面，P是一个物点，P′是P的像点。图中画出了由P点射向界面的两条光线，请画出这两条光线进入另一种介质的折射光线。

⑵(3分)如图10是一个简易压水泵，整个手柄是一个弯曲的杠杆。图中箭头表示此时活塞的运动方向。请在图上标出支点O，画出作用在手柄上的最小动力F₁，并作出的力臂L₁。

⑶(2分)如图11所示，在完成探究“通电导体产生的热量与导体电阻的关系”后，在原来电路的基础上，请你将A烧瓶中锰铜合金丝接入电路，使该电路能用来探究“通电导体产生的热量与电流的大小的关系”这一问题。

14、重为120N的物体在80N的水平拉力作用下向右作匀速直线运动，如图7。物体运动距离(s)-时间(t)图象如图8所示。物体受到的摩擦力是_________N,运动的速度是________m/s；如果物体运动了6s，重力做的功是_______J。

13、本届冬季奥运会上，中国女子冰壶队的表现让人们再次感受到冰壶运动的魅力。冰壶是以三人为单位在冰上进行的一种投掷性竞赛项目。当投掷手将冰壶投出后，冰壶由于_______继续向前运动，此时它受到_______个力的作用。同队有两名队员手持毛刷，在冰壶运行的前方用力左右擦刷冰面，使冰壶溜进营垒或接近营垒。你认为运动员为什么用力左右擦刷冰面？_______。

12、小明坐在汽车上，看到路旁的树木向后退去，他是以______

参照物的；汽车行驶过程中，开了车窗，小明看到车内悬挂的窗帘在车外飘动；这是由于车内空气的流速_________(选填“大于”、“小于”或“等于”下空同)车外，而使车内的气压________车外的气压而造成的。

11、小胖将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，来探究“影响电磁铁磁性强弱的因素”如图6所示。 ⑴实验时通过观察＿＿＿，可以判断电磁铁的磁性强弱不同； ⑵电磁铁乙的铁钉帽端为＿＿＿极(填“N”或“S”)； ⑶分析实验可知，电磁铁甲、乙磁性强弱不同的原因是_________________。

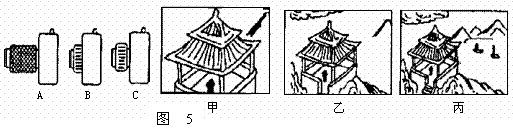

10、假期到了，公园里游人如织，其中三位游客在同一地点，分别用不同型号的A、B、C相机，对着同一个亭子各拍的照片如图5甲、乙、丙所示。拍照时景物到照相机的距离＿＿＿(填：“大于”、“小于”或“等于”)照相机二倍焦距；图中照相机的暗箱长度相当于＿＿＿(填：“焦距”、“像距”或“物距”)；照片＿＿＿是用A拍摄的。

9、体积一定的冰块全部熔化成水后，质量将＿＿＿(填：“变大”、“变小”或“不变”，下空同)，体积将＿＿＿；随着全球气候的逐渐变暖，假设有一天，北冰洋的冰全部熔化了，海平面将＿＿＿(填：“升高”、“降低”或“不变”，冰的密度为0.9×10³kg/m³)。

8、声波能传递信息，也能传递＿＿＿。汶川大地震震中区会产生很强的次声波，远隔千里的我们也有不舒服的感觉。地震对地面上的通信设施造成巨大破坏，救援初期主要靠我国自主研发的“北斗”导航系统与灾区取得联系，该系统利用太空中的＿＿＿作微波中继站。地震发生仅几分钟，全国乃至世界各地的人们通过因特网就得到了地震的信息，目前人们经常使用的因特网通信形式有＿＿＿(只需填写一种)。

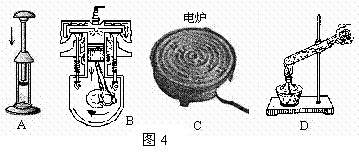

7、在进行如图4所示的实验或有关装置工作时，能量转化由机械能转化为内能的是(　 )

第二卷
