17．如图所示，轻弹簧竖直放置在水平面上，其上放置质量为2 kg

的物体A，A处于静止状态。现将质量为3 kg的物体B轻放在

A上，则B与A刚要一起运动的瞬间，B对A的压力大小为

(取g=10 m／s²)　　　　　　　　　　　　　　 (　　 )

　 　　 A．30 N　　 　　　　　　 B．18 N　　 　　　　　　

　　　 C．12 N　　 　　　　　　 D．O

16．如图所示，光滑水平地面上放有截面为四分之一圆面

的柱状物体A，A与竖直墙面之间放一光滑的圆柱形

物体B。对A施加一水平向左的力F，整个装置保持

静止。若将A的位置向左移动稍许，整个装置仍保持

静止，则以下说法正确的是　　　　　　　 (　　 )

　 　　　 A．水平外力F增大

　　　 B．墙对B的作用力减小

　　　 C．地面对A的支持力减小　　 　　　　　　　

　　　 D．B对A的作用力减小

10．如图所示，质量为M的斜劈形物体放在水平地面上，质量为m的粗糙物块以某一初速度沿劈的粗糙斜面向上滑，至速度为零后又加速返回，而物体M始终保持静止，则在物块m上、下滑动的整个过程中　　　　　　　　 (　　 )

　　　 A．地面对物体M的摩擦力先向左后向右

　　　 B．地面对物体M的摩擦力方向没有改变

　　　 C．地面对物体M的支持力总小于

　　　 D．地面对物体M的摩擦力大小不同

[2010枣庄一模]

答案：16．BD　 17．C　 18．BD　 19．BC 20．A　 21．BD　 22．CD

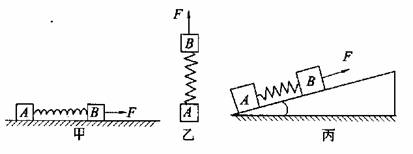

9．质量分别为和的物块A、B用轻弹簧相连，设两物块与接触面间的动摩擦因数都相同。当用水平力F作用于B上且两物块在粗糙的水平面上，共同向右加速运动时，弹簧的伸长量为，如图甲所示；当用同样大小的力F竖直共叼加速提升两物块时，弹簧的伸长量为，如图乙所示；当用同样大小的力F沿固定斜面向上拉两物块使之共同加速运动时，弹簧的伸长量为，如图丙所示则等于　　　　　　　　　　　　　　　 (　　 )

　　　 A．1：1：1 　　　　　　 B．1：2：3　　　　　　　 C．1：2：1　　　　　　　 D．无法确定

8．如图所示，四个电表均为理想电表，当滑动变

阻器滑动触头P向左端移动时，下面说法中

正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．伏特表V₁的渎数减小，安培表A₁的读数增大

　　　 B．伏特表V₁的读数增大，安培表A₁的读数减小

　　　 C．伏特表V₂的读数减小，安培表A₂的读数增大

　　　 D．伏特表V₂的读数增大，安培表A₂的读数减小

7．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压

变电站升压后通过远距离输送，再经过降压变电站将高压变为低

压．某降压变电站将电压的交流电

降为220 V供居民小区用电，则变电站变压器　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．原、副线圈匝数比为50：l

　　　 B．副线圈中电流的频率是50 Hz

　　　 C．原线圈的导线比副线圈的要粗

　　　 D．输入原线圈的电流等于居民小区各用电器

电流的总和

6．如图所示，跳水运动员最后踏板的过程可以简化为下述模型：运动员从高处落到处于自然状态的跳板(A位置)上，随跳板一同向下运动到最低点(B位置)，对于运动员从开始与跳板接触到运动至最低点的过程，下列说法中正确的是　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．运动员到达最低点时，其所受外力的合力为零

　　　 B．在这个过程中，运动员的动能一直在减小

　　　 C．在这个过程中，跳板的弹性势能一直在增加　　

　　　 D．在这个过程中，运动员所受重力对他做的功小于跳板的作

用力对他做的功

5．美国太空总署(NASA)为探测月球是否存在水分，于2009年10月9日利用一支火箭和一颗卫星连续撞击月球．据天文学家测量，月球的半径约为l 800 km,月球表面的重力加速度约为地球表面重力加速度的1／6，月球表面在阳光照射下的温度可达127℃ ，而此时水蒸气分子的平均速率达2 km／s，下列说法正确的是　　　　　　　 (　　 )

　　　 A．卫星撞月前应先在原绕月轨道上减速

　　　 B．卫星撞月前应先在原绕月轨道上加速

　　　 C．由于月球的第一宇宙速度大于2 km／s，

所以月球表面町能有水

　　　 D．由于月球的第一宇宙速度小于2 km／s，

所以月球表面在阳光照身下不可能有水

4．一带电粒子在电场中仅在电场力作用下，从A点运动到B点，速度随时间变化的图象如图所示，分别是带电粒子到达A、B两点时对应的时刻，则下列说法中正确的有

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．A处的场强一定大于B处的场强

　　　 B．A处的电势一定高于B处的电势

　　　 C．电荷在A处的电势能一定小于在B处的

电势能

　　　 D．电荷在A到B过程中．电场力一定对电

荷做正功

3．如图所示，物块A、B叠放在水平桌面上，装砂的小桶C通过细钱牵引A、B一起在水平桌面上向右加速运动，设A、B间的摩擦力为，B与桌面间的摩擦力为：．若增大C桶内砂的质量，而A、B仍一起向右运动，则摩擦力和的变化情况是(　　 )

　　　 A．不变，变大

　　　 B．变大，不变

　　　 C．和都变大

　　　 D．和都不变
