22.2009年是中华人民共和国成立60周年，某学校物理兴趣小组用

　 空心透明塑料管制作了如图所示的竖直“60”造型。两个“0”

　 字型的半径均为R。让一质量为m、直径略小于管径的光滑小球

　 从入口A处射入，依次经过图中的B、C、D三点，最后从E点飞

出。已知BC是“0”字型的一条直径，D点是该造型最左侧的一

点，当地的重力加速度为g，不计一切阻力,则小球在整个运动过程中：

A.在B、C、D三点中，距A点位移最大的是B点，路程最大的是D点

B.若小球在C点对管壁的作用力恰好为零，则在B点小球对管壁的压力大小为6mg

C.在B、C、D三点中，瞬时速率最大的是D点，最小的是C点

D.小球从E点飞出后将做匀变速运动

[2010淄博一模]

答案：1．B　 2．CD　 3．D　 4．D　 5．AB　 6．D　 7．A　 8．C

21.如图所示，一粗糙的平行金属轨道平面与水平面成θ角，两轨道上端用一电阻R相连，该装置处于匀强磁场中，磁场方向垂直轨道平面向上。质量为m的金属杆ab以初速度v₀从轨道底端向上滑行，滑行到某高度h后又返回到底端。若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。则下列说法正确的是：21世纪教育网

A.金属杆ab上滑过程与下滑过程通过电阻R的电量一样多

B.金属杆ab上滑过程中克服重力、安培力与摩擦力所做功之和等于mv₀²

C.金属杆ab上滑过程与下滑过程因摩擦而产生的内能不一定相等

D.金属杆ab在整个过程中损失的机械能等于装置产生的热量

20.如图所示，真空中有A、B两个等量异种点电荷，O、M、N是AB连线的垂线上的三个点，且AO＞OB。一带正电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M、N两点的场强大小分别为E_M、E_N，电势分别为 _M、 _N。下列判断中正确的是：

A.点电荷B一定带正电

B.E_M小于E_N

C. _M大于 _N

D.此试探电荷在M处的电势能小于在N处的电势能

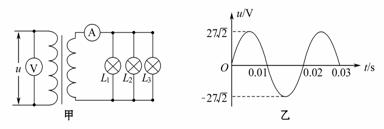

19. 如图甲所示，理想变压器原、副线圈的匝数比为3∶1，L₁、L₂、L₃为三只规格均为“9V 6W”的相同灯泡，各电表均为理想交流电表，输入端接入如图乙所示的交变电压，则以下说法中不正确的是：

A.电流表的示数为2A

B.电压表的示数为27V

C.副线圈两端接入耐压值为9V的电容器恰能正常工作

D.变压器副线圈中交变电流的频率为50Hz

18.我国于2010年1月17日凌晨在西昌成功发射第三颗北斗导航卫星，此前，我国已成功发射了两颗北斗导航卫星，这次发射的北斗导航卫星(COMPASS－G2)是一颗地球同步卫星。如图所示，假若第三颗北斗导航卫星先沿椭圆轨道1飞行，后在远地点P处点火加速，由椭圆轨道1变成地球同步圆轨道2。下列说法正确的是：

A.第三颗北斗导航卫星在轨道2运行时的速度大于7.9km/s

B.第三颗北斗导航卫星在轨道2运行时不受重力作用

C.第三颗北斗导航卫星在轨道2运行时的向心加速度比在赤道上相对

地球静止的物体的向心加速度小

D.第三颗北斗导航卫星在轨道1上的P点和轨道2上的P点的加速

度大小相等21世纪教育网

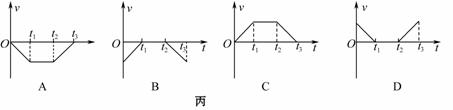

17.压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为2I₀，若电流表的示数分别如图乙所示，则电梯运行的v-t图可能是图丙中的(取电梯向上运动的方向为正方向)

16.如图所示，倾角为θ的光滑斜面放在水平面上，斜面上用固定的竖　　　　　　　　　　 直板挡住一个质量为m的光滑小球，当整个装置沿水平面以速度v匀速向左运动时,以下说法中正确的是：

A.斜面对小球的弹力大小为mgcosθ

B.竖直板对小球的弹力大小为mgtanθ

C.斜面和竖直板对小球的作用力的合力水平向左

D重力对小球不做功，斜面对小球的弹力不做功，竖直板对小球的弹力做负功

22．静止在地面上的一小物体，在竖直向上的拉力作用下开始运动，在向上运动的过程中，物体的机械能与位移的关系图象如图所示，其中0~s₁，过程的图线是曲线，s₁~s₂：过程的图线为平行于横轴的直线．关于物体上升过程(不计空气阻力)的下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．0~s₁过程中物体所受的拉力是变力，且不断减小

　　　 B．s₁~s₂过程中物体做匀速直线运动

　　　 C．0~s₂过程中物体的动能先增大后减小

　　　 D．0~s₂过程中物体的加速度先减小再反向增大，最后

保持不变且等于重力加速度

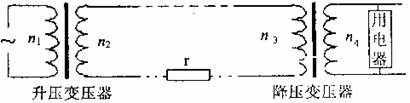

19．如图所示，某山区小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的变压器升压，然后通过高压输电线路把电能输送到　 升压变压器远处村寨附近的降压变压器，经降低降压变压器电压后再输送至村寨中各用户．设变压器都是理想的，那么随着村寨中接入电路的用电器消耗的总功率的增加，则　　 　　　 (　　 )

　　　 A．通过升压变压器初级线圈中的电流变大

　　　 B．升压变压器次级线圈两端的电压变小

　　　 C．高压输电线路中损失的功率变大

　　　 D．降压变压器次级线圈两端的电压变小

　 20．如图所示，在粗糙绝缘的水平面上有一物体A带正电，另一带

正电的物体B沿着以A为圆心的圆弧由P到Q缓慢地从A的

正上方经过，若此过程中A始终保持静止，A、B两物　 体可

视为质点，则下列说法正确的是　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．物体A受到地面的支持力先增大后减小　　

　 　　 B．物体A受到地面的支持力保持不变　

　　　 C．物体A受到地面的摩擦力先减小后增大

　 　　 D．库仑力对物体曰先做正功后做负功

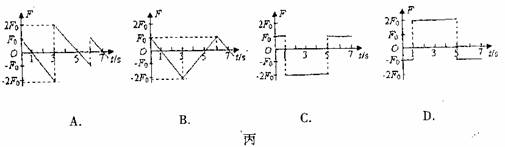

　 21．如图甲所示，正三角形导线框abc放在a匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示，t=0时刻，磁感应强度的方向垂直纸面向里．图丙中能表b示线框的ab边受到的磁场力F随时间t变化关系的是(力的方向规定向左为正方向)　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

18．2008年9月27日，“神舟七号”宇航员翟志刚顺利完成出舱活动任务，他的第一次太空

　 行走(如图所示)标志着中国航天事业全新时代的到来．若“神舟七号”绕地球做匀速圆周运动，其轨道半径为r，另有一颗卫星绕地球做匀速圆周运动的半径为2r，则可以确定　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．翟志刚出舱后不再受地球引力

　　　 B．翟志刚出舱取回外挂实验样品，若样品脱手，则样品做自

　　　 由落体运动

　　　 C．“神舟七号”与卫星的加速度大小之比为4：l

　　　 D．“神舟七号”与卫星的线速度大小之比为1：4
