5．城市化进程中人类居住区的可持续发展，已是城市发展的基本模式。

　 右图是“环状+楔状”城市绿地系统模式示意图，其优点是　　　　　　　 　　　　　　　　　　　　 (　　 )

　　　 ①保证为城市提供良好的交通运输条件；②可以减轻客、货流对城市中心交通运输的压力；③有利于清新的空气深入城市，提高城市生态环境质量；④有利于城市和郊区融为一体，美化城市环境

　　　 A．①②　　　　　　　　　　　 B．③④　　　 　　　 C．①③　　　　　 　　　　　 D．②④

读“影响我国某地比较稳定而常见的天气系统示意图”，回答6-8题：

4．甲地区的区位指数大于40，其优势主要表现在　　　　　　　　　　　　　　　 (　　 )

　　　 ①交通便利　 ②资源丰富　 ③老工业基地基础好 ④科技水平高

　　　 A．①②　　　　　 　　　 B．①④　　　 　　　　　 C．②③　　　　　 　　　　　 D．③④

3．关于图中区位指数的说法，正确的是　　　　 　　　　　　　　　　　 (　　 )

　　　 A．我国区位指数由南部向北部递减

　　　 B．我国东部沿海省份区位指数较高

的主要原因是资源丰富

　　　 C．乙地区位指数小于10的主要原因是环境恶劣

　　　 D．丙地区位指数较低，其主要原因是交通落后

2．某兴趣小组要对学校所在城市的公交布局进行研究，提出合理化建议，运用了GIS系统。在GIS数据库中，需调用的专题图层有下列中的　　 　　　　　　 (　　 )

　　　 ①地形图层　 　　　 ②交通图层　 　　　 ③气候图层　 　　　 ④人口图层　

⑤商业网点图层 ⑥水系图层　 　　　 ⑦管网图层　 　　　 ⑧城市图层

　　　 A．①②⑤⑥　　 　　　 B．③④⑤⑥　　　 　　　　　 C．②④⑤⑧　　 　　　　　 D．⑤⑥⑦⑧

区位指数是综合了区域发展的资源、环境、交通、能源、劳动力、经济、科技、政府管理等多项自然、社会指标的量化参数。

读“我国区位指数分布图”，回答3-4题：

1．如图①②③④⑤⑥箭前沿指向线分别表示3S技术的　

不同应用功能，各个圆的重叠部分代表RS、GPS、

GIS不同组合的综合应用，下列说法正确的是　　　　　　　 　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．表示“提供影像信息功能”的是④和①

　　　 B．表示“提供定位信息功能”的是⑥和③

　　　 C．乙部分可掌握水灾淹没区的动态信息，以及分析水灾损失

　　　 D．丙部分可以用来判断火势蔓延方向，获取火场精确位置

10．(9分)

　 (1)在“测定电池的电动势和内阻”的实验中，有下列器材

　　　　 干电池：电动势约为1.5V，符号

电压表：量程3V，内阻约为3k，符号

　　　　 电流液：量程0.6A，内阻约为约为10，符号

　　　　 电流表：量程1mA,内阻约为50,0,，符号

　　　　 滑动变阻器：最大阻值为20fl，符号

　　　　 单刀单掷开关一个，符号

　　　　 导线若干

　　　　 请选择合适的器材，用元件符号画出实验电路图。

　 (2)某同学根据实验数据，画出了U-I图象如图所示，则干电池的电动势为　　V，内阻为 　　Ω(小数点后保留2位数字)

9．(9分)

光电计时器是一种研究物体运动情况的常见仪器，

当有物体从光电门通过时，光电计时器就可以显

示物体的挡光时间，现利用如图甲所示装置探究

物体的加速度与合外力、质量之间的关系，其NQ

是水平桌面，PQ是一端带有滑轮的长木板，1、2

是固定在木板上的两个光电门(与之连接的两个光

电计时器没有画出)．小车上固定着用于挡光的窄片K，

测得其宽度为d．让小车从木板的顶端滑下，光电门各自连接的计时器显示窄片K的挡光时间分别为t₁和t₂．(窄片的宽度除以窄片K挡光时间为通过该点的瞬时速度)

　 (1)该实验中，在改变小车的质量M或沙桶的总质量m时，始终要保持M>>m，这样做的目的是　　　　。

　 (2)为了计算出小车的加速度，除了测量d、t₁和t₂之外，还需要测量　　　　　　　

　　　　 若该测量量用x表示，则用这些物理量计算加速度的表达式为a=　　　　　　　

23．(12分)请完成以下两小题：

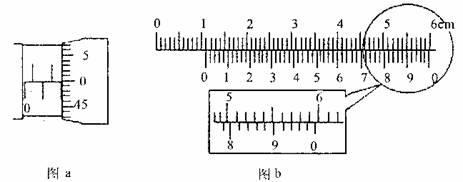

　 (1)图a中螺旋测微器读数为　　　 mm。图b中游标卡尺(游标尺上有50个等分刻度)读数为　　　　　 cm。

(2)如图所示为测量一直流电流表内电阻的实物图．其规格如下：直流电源(E)：E=6V，内阻不计；

待测电流表(A)：量程0~300mA，内阻约3Ω；

直流电压表(V)：量程0~3V，内阻约1500Ω；

电阻箱(R₁)：最大值999．9Ω，最小改变量0．1Ω；

滑线变阻器(R₂)：最大值10Ω；

单刀单掷开关(K)；导线若干．

①请在方框图内画出测量电流表内电阻的实验原理图(标明各元件的代号)．

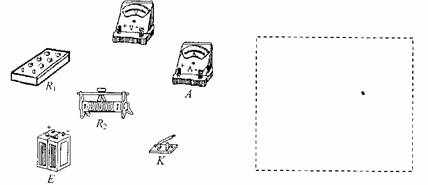

②根据所画原理图，用线段代替导线将图中所示实物图连接成实验电路图．

③根据实验电路，计算电流表内电阻的公式为R_A　　　　 ，式中各物理量的含义是

　　　　　　　　　　　　　　　 。

④连接电路时应注意的主要事项：　　　　　　　　　　　　　　 (任回答一项)．

11．实验题；共13分

(1)(4分)下列有关实验的描述中，正确的是___________．

A．在“验证力的平行四边形定则”实验中，拉橡皮筋的细绳应稍长一些

B．在“探究弹簧弹力与其伸长量”关系的实验中，作出弹力和弹簧长度的图象也能求出弹簧的劲度系数

C．在“探究功与速度变化的关系”实验中，需要求出打点纸带的平均速度

D．在“验证机械能守恒定律”的实验中，必须由v=gt求出打某点时纸带的速度

(2)(9分)某学生实验小组在做“测定金属的电阻率”的实验时，

①用螺旋测微器测量金属丝直径时的刻度位置如图10所示．读数为___________mm．

②用伏安法测金属丝的电阻时，测出了包括(0，0)在内的6组电流I和电压U的值，并已经标在了如图11所示的坐标纸上，请用铅笔和直尺在坐标纸上画出合理的图线，并求出该段金属丝的电阻Rx=__________Ω．

③测该金属丝电阻时，可供该实验小组选择的器材如下：

A．量程0.6A，内阻约0.5Ω的电流表A1

B．量程3A，内阻约0.01Ω的电流表A2

C．量程3V，内阻约6kΩ的电压表V1

D．量程15V，内阻约30kΩ的电压表V2

E．阻值为0-10Ω的滑动变阻器R

F．4V的蓄电池

G．电键一个、导线若干

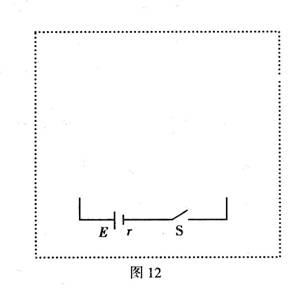

如图12，试补画出该小组同学测金属丝电阻R_X采用的电路图，并标明所选用电表的符号，如A1或A2．

[2010济宁一模]

答案：23．(1)1．998(或1．997；1．999)(2分)1．094(2分)

　 (2)①如图a(2分)

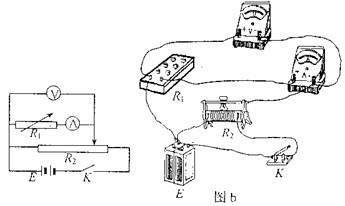

②如图b(2分)

③(2分)．式中U为电压表的示数，I为电流表的示数，R₁为电阻箱的示数．

(1分)

④电阻箱的阻值调到最大；或使滑动变阻器所分的电压为零；等。(1分)

17．(8分)[选修3-4]

在观察光的干涉现象的实验中，

将两片刀片合在一起，在涂有墨汁

的玻璃片上划出不同间隙的双缝；

按图所示的方法，让激光束通过自

制的双缝

　 (1)保持缝到光屏的距离不变，换用

不同间隙的双缝，双缝的间隙越

小，屏上明暗相间的条纹间距

　　　 (选填：“越大”或“越小”)；

　 (2)保持双缝的间隙不变，光屏到缝的距离越大，屏上明暗相间的条纹间距　　　　 (选填：“越大”或“越小”)；

　 (3)在狭缝间的距离和狭缝与屏的距离都不变的条件下，用不同颜色的光做实验，发现用蓝色光做实验在屏上明暗相间的条纹间距比用红色光做实验时　　　　 (选填：

“大”或“小”)．

　 (4)实验观察到光屏上呈现明暗相间的条纹，试运用波动理论对明纹的形成予以解释
