26.(22分)如图所示，在坐标系xoy中，过原点的直线OC与x轴正向的夹角φ120°,在OC右侧有一匀强电场：在第二、三象限内有一心强磁场，其上边界与电场边界重叠、右边界为y轴、左边界为图中平行于y轴的虚线，磁场的磁感应强度大小为B，方向垂直抵面向里。一带正电荷q、质量为m的粒子以某一速度自磁场左边界上的A点射入磁场区域，并从O点射出，粒子射出磁场的速度方向与x轴的夹角θ＝30°，大小为v，粒子在磁场中的运动轨迹为纸面内的一段圆弧，且弧的半径为磁场左右边界间距的两倍。粒子进入电场后，在电场力的作用下又由O点返回磁场区域，经过一段时间后再次离开磁场。已知粒子从A点射入到第二次离开磁场所用的时间恰好等于粒子在磁场中做圆周运动的周期。忽略重力的影响。求

(1)粒子经过A点时速度的方向和A点到x轴的距离；

(2)匀强电场的大小和方向；

(3)粒子从第二次离开磁场到再次进入电场时所用的时间。

25、如图(a)所示，一端封闭的两条平行光滑导轨相距L，距左端L处的中间一段被弯成半径为H的1/4圆弧，导轨左右两段处于高度相差H的水平面上。圆弧导轨所在区域无磁场，右段区域存在磁场B₀，左段区域存在均匀分布但随时间线性变化的磁场B(t)，如图15(b)所示，两磁场方向均竖直向上。在圆弧顶端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，从金属棒下滑开始计时，经过时间t₀滑到圆弧顶端。设金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g。

(1)问金属棒在圆弧内滑动时，回路中感应电流的大小和方向是否发生改变？为什么？

(2)求0到时间t₀内，回路中感应电流产生的焦耳热量。

(3)探讨在金属棒滑到圆弧底端进入匀强磁场B₀的一瞬间，回路中感应电流的大小和方向。

24、A、B两辆汽车在笔直的公路上同向行驶。当 B车在A车前84 m处时，B车速度为4 m/s，且正以2 m/s²的加速度做匀加速运动；经过一段时间后，B车加速度突然变为零。A车一直以20 m/s的速度做匀速运动。经过12 s后两车相遇。问B车加速行驶的时间是多少？

23、(12分)一直流电压表，量程为1 V，内阻为1 000Ω,现将一阻值为5000~7000Ω之间的固定电阻R₁与此电压表串联，以扩大电压表的量程.为求得扩大后量程的准确值，再给定一直流电源(电动势E为6~7 V，内阻可忽略不计)，一阻值R₂=2000Ω的固定电阻，两个单刀开关S₁、S₂及若干线.

(1)为达到上述目的，将答题卡上对应的图连成一个完整的实验电路图.

(2)连线完成以后，当S₁与S₂均闭合时，电压表的示数为0.90 V；当S₁闭合，S₂断开时，电压表的示数为0.70 V，由此可以计算出改装后电压表的量程为　　　　 V，电源电动势为

　　　　 V.

22.(6分)如图所示，两个质量各为m₁和m₂的小物块A和B，分别系在一条跨过定滑轮的软绳两端，已知m₁＞m₂，现要利用此装置验证机械能守恒定律.

(1)若选定物块A从静止开始下落的过程进行测量，则需要测量的物理量有　　　　　 (在答题卡上对应区域填入选项前的编号)

①物块的质量m₁、m_2；

②物块A下落的距离及下落这段距离所用的时间；

③物块B上升的距离及上升这段距离所用的时间；

④绳子的长度.

(2)为提高实验结果的准确程度，某小组同学对此实验提出以下建议：

①绳的质量要轻：②在“轻质绳”的前提下，绳子越长越好；

③尽量保证物块只沿竖直方向运动，不要摇晃；

④两个物块的质量之差要尽可能小.

以上建议中确实对提高准确程度有作用的是　　　　　　　 。(在答题卡上对应区域填入选项前的编号)

(3)写出一条上面没有提到的提高实验结果准确程度有益的建议：　　　　　 　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

21.一束由红、蓝两单色光组成的光线从一平板玻璃砖的上表面以入射角θ射入，穿过玻璃砖自下表射出.已知该玻璃对红光的折射率为1.5.设红光与蓝光穿过玻璃砖所用的时间分别为t₁和t₂，则在θ从0°逐渐增大至90°的过程中(　 )

A.t₁始终大于t₂　　　　　　　　　　　　　 B.t₁始终小于t₂

C.t₁先大于后小于t₂　　　　　　　　　　　 D.t₁先小于后大于t₂

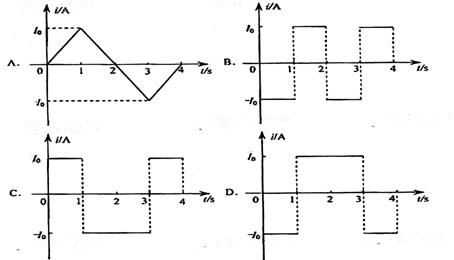

20. 矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示.若规定顺时针方向为感应电流I的正方向，下列各图中正确的是(　 )

19.已知地球半径约为6.4×10⁶ m，空气的摩尔质量约为29×10^-3 kg/mol,一个标准大气压约为1.0×10⁵ Pa.利用以上数据可估算出地球表面大气在标准状况下的体积为(　 )

A.4×10¹⁶ m³　　　 B.4×10¹⁸ m³　　　　　　　　　 C. 4×10³⁰ m³　　　 D. 4×10²² m³

18.三个原子核X、Y、Z，X核放出一个正电子后变为Y核，Y核与质子发生核反应后生成Z核并放出一个个氦(⁴₂He),则下面说法正确的是(　 )

A.X核比Z核多一个原子　　　　　　　　　　　　　　　　 B.X核比Z核少一个中子

C.X核的质量数比Z核质量数大3　　　　　　 D.X核与Z核的总电荷是Y核电荷的2倍

17.已知太阳到地球与地球到月球的距离的比值约为390，月球绕地球旋转的周期约为27天.利用上述数据以及日常的天文知识，可估算出太阳对月球与地球对月球的万有引力的比值约为(　 )

A.0.2　　　　　　　 B.2　　　　　 C.20　　　　　　 D.200
