35.(广东省茂名市2010年第二次高考模拟考试) 现用如下器材设计一个既能测量待测电阻的阻值,又能测量电源电动势的实验。

        A.待测电阻Rx(约100Ω)

        B.电流表A(量程100mA,内阻约2Ω)

        C.电阻箱R0(最大阻值999.9Ω)

        D.电压表V(量程3V,内阻约100Ω)

        E.滑动变阻器R(最大阻值100Ω)

        F.电源E(电动势约3V,内阻未知)

        G.单刀单掷开关S和单刀双掷开关S1各一个,导线若干

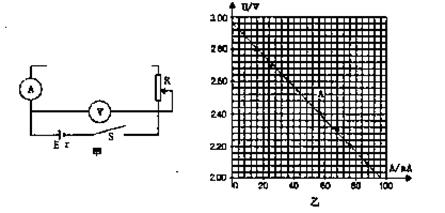

   ①如图甲所示是小明设计的部分测量电路,请你将此电路补充完整,使实验可以完成。

②下面是小明用完整的电路测R0的实验步骤,请你写下剩下的步骤。

a.将滑动片移支变阻器的上端,闭合开关S;

b.

c.

③在测出电阻R0的值后,小明继续测电源的电动热和内电阻,图乙是根据测量数据用描点法作出的路端电压U与电流I关系图线,则电源电动势为       V,内电阻为

     Ω。A点明显偏离U-I关系图线,出现这种现象的原因是

试题详情

34.(2010年上海市奉贤区高三下学期调研测试) 在“DIS研究机械能守恒定律”中,将实验装置中的        传感器接入数据采集器,测定摆锤在某一位置的瞬时速度,从而求得摆锤在该位置的动能,同时输入摆锤的高度,求得摆锤在该位置的重力势能,进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m,已由计算机默认,不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图所示,接着他点击“开始记录”,同时让摆锤从图中所示位置释放,计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处,如图。

(1)请问该实验中所用传感器的名称是_________传感器。

(2)请指出该同学实验中的错误之处:①



(3)摆图中计算机记录的数据与真实值相比将    (填“偏大”、“偏小”或“仍准确”)

试题详情

33.(2010年上海市长宁区高三下学期质量抽测) 某同学利用光电门传感器设计了一个研究小物体自由下落时机械能是否守恒的实验,实验装置如图所示,图中AB两位置分别固定了两个光电门传感器.实验时测得小物体上宽度为d的挡光片通过A的挡光时间为t1,通过B的挡光时间为t2.为了证明小物体通过AB时的机械能相等,还需要进行一些实验测量和列式证明.

(1)(单选)选出下列必要的实验测量步骤

A.用天平测出运动小物体的质量m

B.测出AB两传感器之间的竖直距离h

C.测出小物体释放时离桌面的高度H

D.用秒表测出运动小物体通过AB两传感器的时间△t

(2)若该同学用dt的比值来反映小物体经过AB光电门时的速度,并设想如果能满足________________________关系式,即能证明在自由落体过程中小物体的机械能是守恒的.

(3)该同学的实验设计可能会引起明显误差的地方是(请写出一种):

____________________________________________________________________________.

试题详情

32.(2010年上海市徐汇区高三下学期学习能力诊断)在“探究加速度与物体质量、物体受力的关系”活动中,某小组设计了如图所示的实验装置。图中上下两层水平轨道表面光滑,两小车前端系上细线,细线跨过滑轮并挂上砝码盘,将砝码和砝码盘的总重作为小车所受合外力,两小车尾部细线连到控制装置上,实验时通过控制装置使两小车同时开始运动,并同时停止。

(1)本实验可通过比较两小车的位移来比较两小车的加速度大小,即,请写出推导过程

(2)在安装实验装置时,应调整滑轮的高度,使        ;在实验时,为减小误差,应使砝码盘和砝码的总质量     小车的质量(选填“远大于”、“远小于”或“等于”)。

(3)实验中获得数据如下表所示:(小车Ⅰ、Ⅱ的质量m均为200g)

实验次数
小车
合外力F/N
位移s/cm
1

0.1
23.36

0.2
46.51
2

0.2
29.04

0.3
43.63
3

0.3
41.16

0.4
44.80
4

0.4
36.43

0.5
45.56

通过分析,可知表中第      次实验数据存在明显错误,应舍弃。

试题详情

31.(江西省重点中学盟校2010届高三第二次联考) ①某同学用50分度游标卡尺测量某个物体的长度L时,观察到游标卡尺上最后一个刻度刚好与主尺上的6.2cm刻度线对齐,则被测量的物体长度L=_______cm.此时游标卡尺上的第30条刻度线所对应的主尺刻度值为________cm.

②用螺旋测微器测量导线的直径,如图所示,直径测量值d=__ ____mm。

试题详情

30.(河北省邯郸市2010届高三第二次模拟考试)我国自行设计、研制的 “人造太阳”装置--全超导非圆截面核聚变实验装置(EAST)成为世界上第一个同时具有全超导磁体和主动冷却结构的核聚变实验装置。它的建成使我国迈入磁约束核聚变领域先进国家行列。下列关于“人造太阳”的说法正确的是  (  )

A. “人造太阳”的核反应方程是

B.“人造太阳”的核反应方程是

C.“人造太阳”核能大小的计算公式是

D.“人造太阳”释放的能量大小的计算公式是

阳新课标资二、非选择题部分(20道)

试题详情

29.(北京市海淀区2010年高三下学期第二次练习) 下列说法中正确的是  (  )

    A.天然放射现象的发现,揭示了原子的核式结构

    B.射线是波长很短的电磁波,它的穿透能力比射线要弱

    C.若能测出小核反应过程中的质量亏损,就能根据计算出核反应中释放的核能

    D.一个氘核(H)与一个氚核(H)聚变生成一一个氦核(He)的同时放出一个电子

试题详情

28.(重庆市万州区高2010级第二次学生学业调研抽测试卷)  把M、N两块挡板中的空隙当做一个“小孔”做水波的衍射实验,当图甲中水波通过小孔时,出现了如图乙所示的图样,位置P处的水没有振动起来。现要使挡板左边的振动传到P处,在不改变挡板M的左右位置和P点位置的情况下,下列办法一定可行的是  (   )

   A.让水波通过小孔,且M向上移动

   B.让水波通过小孔,且N向下移动

   C.让水波通过小孔,且N向下移动

   D.让水波通过小孔,且N向上移动

试题详情

27.(山西省临汾市2010届高三第二次高考模拟试题)  高速公路上的标牌常用“回光返照膜”制成,夜间行车时,它能将车灯照射出去的光逆向返回,标志牌上的字特别醒目.这种“回光返照膜”是用球体反射原件制成的.如图所示,反光膜内均匀分布着直径的细玻璃珠,所用玻璃的折射率为,为使入射的车灯光线经玻璃珠折射、反射、再折射后恰好和入射光线平行,那么第一次入射的入射角是(  )

A.  B.  C.   D.

试题详情

26.(北京市海淀区2010年高三下学期第二次练习)  图4是一列简谐波在t=0时的波形图,介质中的质点P沿Y轴方向做简谐运动的表达式为y=10sin5t cm。关于这列简谐波,下列说法中正确的是    (  )

    A.这列简谐波的振幅为20cm

    B.这列简谐波的周期为5.0s

    C.这列简谐波存该介质中的传播速度为

25cm/s

    D.这列简谐波沿轴正向传播

试题详情
