16．(14分)均匀导线制成的单匝正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m。将其置于磁感强度为B的水平匀强磁场上方h处，如图所示。线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行。当cd边刚进入磁场时，求：

⑴cd两点间的电势差大小；

⑵若此时线框加速度恰好为零，求线框下落的高度h所应满足的条件；

⑶若线圈ab边进入磁场时，线圈速度为v，求线圈进入磁场过程中产生的电热。

15．(10分)一列简谐横波沿直线由a向b传播，相距10.5m的a、b两处的质点振动图象如图中a、b所示。求：

　⑴这列波的可能波长和最大波长；

⑵这列波的传播速度。

14．某同学利用如图所示的装置测量当地的重力加速度。实验步骤如下：

A．按装置图安装好实验装置；

B．用游标卡尺测量小球的直径d；

C．用米尺测量悬线的长度l；

D．让小球在竖直平面内小角度摆动，当小球经过最低点时开始计时，测出n次全振动的时间为t。

⑴用上述物理量的符号写出重力加速的一般表达式为g=　　　　　　 。

⑵该同学在实验室中测得的重力加速度值偏大，其原因可能是：

A．以摆球直径与摆线长之和作为摆长来计算；

B．单摆摆动时振幅较小；　　 C．将实际振动次数n次误记成(n+1)次；

D．摆球在水平面内做圆周运动。

13．如图所示的器材可以用来研究电磁感应现象并判定感应电流的方向。

⑴将图中所缺的导线补接完整。

⑵连好电路后，若将线圈L₁插入线圈L₂中，发现灵敏电流计的指针向左偏转，若要使灵敏电流计的指针向右偏转，可采取的实验操作有：(　　 )

A．插入铁芯F　　　　 B．拔出线圈L₁

C．变阻器的滑片向右滑动　 D．断开开关S

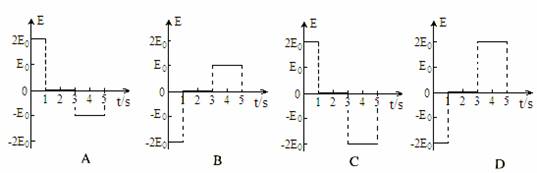

12．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图 1所示，当磁场的磁感应强度B随时间 t如图 2变化时，下图中正确表示线圈中感应电动势 E变化的是：

11．以下关于波的说法中正确的是：

　 A．水波从深水区传到浅水区改变传播方向的现象，是波的折射现象

　 B．障碍物或孔的尺寸与波长相差不多时才能发生衍射现象

　 C．两列波发生干涉时，若两列波的波峰在P点相遇，则P点的位移始终最大

　 D．波发生反射时频率、波长、波速均不变

10．一列简谐横波在x轴上传播，某时刻的波形图如图所示，a 、b 、c为三个质元，a 正向上运动。由此可知：

A．该波沿x 轴正方向传播，质点a受到向上的作用力

B．该时刻以后，b比c先到达平衡位置

C．经过一个周期质点b沿传播方向迁移一个波长

D．在T/2内质点b通过的路程一定大于质点c通过的路程

9．如图所示，物体A置于物体B上，一轻质弹簧一端固定，另一端与物体B相连，在弹性限度范围内，A和B一起在光滑水平面上做往复运动(不计空气阻力)，并保持相对静止，则下列说法中正确的是：

A．A和B均做简谐运动

B．作用在A上的静摩擦力大小与弹簧的形变量成正比

C．B对A的静摩擦力对A做功，而A对B的静摩擦力对B不做功

D．B对A的静摩擦力始终对A做正功，而A对B的静摩擦力始终对B做负功

8．如图所示，两块水平放置的金属板距离为d，用导线与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中，两板间有一个质量为m、电量为+q的油滴处于静止状态，则线圈中的磁场B的变化情况和磁通量变化率分别是：

A．正在增加，　 B．正在减弱，

C．正在增加， 　D．正在减弱，

7．如图所示，用一根长为L质量不计的细杆与一个上弧长为、下弧长为的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2、下弧长为2的方向垂直纸面向里的匀强磁场，且<<L。先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。下列说法正确的是：

A．金属线框进入磁场时感应电流的方向为

B．金属线框离开磁场时感应电流的方向为

C．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等

D．金属线框最终将在磁场内做简谐运动
