22．(17分)

(I)(3分)为了减小实验误差，以下操作中必要的是(　　　 )

A．在“研究平抛物体运动”的实验中，斜槽应尽可能光滑

B．在“验证力的平行四边形定则”的实验中，弹簧测力计必须与木板平行，读数时视线要正对弹簧测力计的刻度

C．用落体法验证机械能守恒定律时，应选用第一、二两点间距接近2毫米且点迹清晰的纸带

D．使用多用电表的欧姆挡时，要先将红表笔和黑表笔接触，看表针是否指在右端“O”位置。如果没有，应该转动旋钮调到欧姆零点

(II)(6分)为了测定滑槽对物体的摩擦力所做功的大小，设计了如 图6所示的实验装置，其中，是质量为的小球(可视为质点),b是固定于桌面的滑槽(滑槽末端切线沿水平方向),实验时让小球从滑槽上同一位置C点多次静止释放滑下,落在地面上的平均落地点为p点，当地重力加速度为g，不计空气阻力。实验时：

(1)需要测量的物理量(用文字和字母表示)：　　 　　　　　　　　　　　　　、 　　　　　　　　 　　　　　　　　、 　　　　　　　　　　　　　　　　。

(2)计算滑槽b对小球的摩擦力所做的功的关系式(用测得的物理量的字母表示)： =　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　。

(Ⅲ)(8分)实验室有一电流表A(量程0.5A，内阻约几欧姆)，现要将其量程扩大到3A，并进行校准，为此实验室提供以下器材：

电压表(量程15V，内阻很大)；电池组(电动势E未知，内阻r=5Ω)；滑动变阻器

R(约50Ω)；标准电流电表A′(量程为3A)；电阻箱R′；电键S；导线若干。

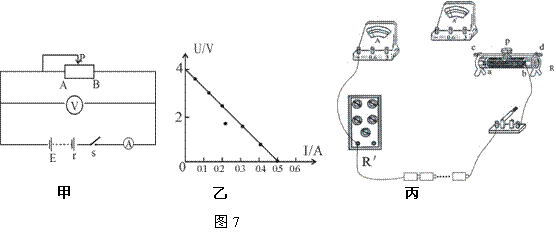

(1)为扩大电流表量程，必须知道电流表内阻。可用图7(甲)所示电路测量电流表A的内阻，图7(乙)坐标系中的7个点表示实验中测得的7组电流I、电压U的值，据此可知电流表的内阻R_A为　　　 Ω。(保留两位有效数字)

(2)将电流表A量程扩大到3A，则应将电流表A与电阻箱并联且电阻箱取值是　　 Ω。(保留二位有效数字)

(3)对改装的电流表用标准电流表A′进行校准，在图7(丙)所示的实物图上用笔划线代替导线把实物图完善成校准电路图，(滑动变阻器作限流使用)。

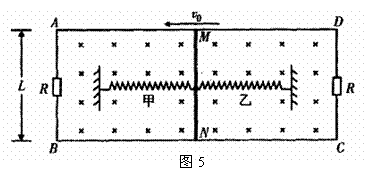

21．如图5所示，ABCD为固定的水平光滑矩形金属导轨，AB间距离为L，左右两端均接有阻值为R的电阻，处在方向竖直向下、磁感应强度大小为B的匀强磁场中，质量为m、长为L的导体棒MN放在导轨上，甲、乙两根相同的轻质弹簧一端与MN棒中点连接，另一端均被固定，MN棒始终与导轨垂直并保持良好接触，导轨与MN棒的电阻均忽略不计。初始时刻，两弹簧恰好处于自然长度，MN棒具有水平向左的初速度v₀，经过一段时间，MN棒第一次运动至最右端，在这一过程中AB间电阻R上产生的焦耳热为2Q，则

　　　 A．初始时刻棒受到安培力大小为

　　　 B．从初始时刻至棒第一次到达最左端的过程中，整个回路产生焦耳热为

　　　 C．当棒再次回到初始位置时，AB间电阻R的功率为

　　　 D．当棒第一次到达最右端时，甲弹簧具有的弹性势能为 绝密★启用前　[考试时间：2008年4月5日上午9：00-11：30]

宜宾市高中2008级第二次诊断性检测

理科综合能力测试

第II卷总分栏

第II卷(非选择题，共174分)

20．一个物体在地球表面重25N，它在以4m/s²的加速度加速上升的火箭中的视重为11N，则此时火箭离地球表面的距离为地球半径R的(在地球表面)　

A．2倍　　　　　　　　　　　 B．3倍　　　　　　　　　　　　 C．4倍　　　　　　　　 D．一半

19．如图4所示，带电平行金属板相互正对水平放置，两板间存在着水平方向的匀强磁场，场强方向垂直纸面向里。带电液滴a沿垂直于电场和磁场的方向进入板间后恰好沿水平方向做直线运动，在它正前方有一个静止在绝缘小支架上不带电的液滴b，带电液滴a与液滴b发生正碰，在极短的时间内复合在一起形成带电液滴c。若不计支架对液滴c沿水平方向的作用力，则液滴c离开支架后

　　　 A．可能做直线运动动　　　　　　　　　　　 B．可能做匀速圆周运动

C．一定做曲线运动　　　　　　　　　　　　　 D．电场力对其做负功

18．如图3所示，理想变压器原、副线圈的匝数比为10 : 1,电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外其余电阻均不计，从某时刻开始在原线圈a、b两端加上交变电压，其瞬时值表达式为：(V)．

下列说法中正确的是

A．电压表的示数为22 V

B．在时，a、b两点间的电压瞬时值为110V

C．滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小

D．滑动变阻器触头P向上移动的过程中，a、b点间输入的电功率减小

17. 如图2所示，在原点的波源S产生一列沿X轴正方向传播的波，波速v=400m／s，已知t=0时，波已经传播到=40m处，如图2所示．在x=440m处有一接收器 (图中未标出)，则下列说法正确的是　

A．波源的起振方向向上

B．x=40m的质点在t＝0.5s时位移为最大　　

C．接收器t＝1s时才能接收到此波

D．若波源向x轴负方向移动，则接收器接收到的波的频率将变大

16．很细的一束光从真空沿AO方向入射到玻璃侧面的O点，进入玻璃后分成I、II两束，光路如图1所示，以下分析正确的是

　　　 A．光束I在玻璃中的折射率较大

　　　 B．若光束II为绿光，则光束I可能为蓝光

C．光束II在玻璃中的传播速度较小

D．逐渐减小入射角i，光束II在玻璃砖的下表面先发生全反射

15．下列说法正确的是

A．铀235只要俘获中子就能进行链式反应

B．方程所描述的是核裂变反应

C．粒子散射实验的结果证明原子核是由质子和中子组成的

D．放射性元素发生正电子衰变时，产生的新核质量数不变，核电荷数减少1

14．下列说法正确的是

A．气体压强越大，气体分子的平均动能就越大

B．自然界中涉及热现象的宏观过程都具有方向性

C．凡是遵守热力学第一定律的过程都一定能够发生

D．在绝热过程中，外界对气体做功，气体的内能减小

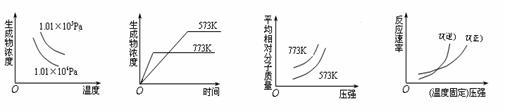

13．现有关于化学反应速率和化学平衡的四个图像：

­

下列反应中全部符合上述图像的反应是

A．4NH₃(g)+5O₂(g)4NO+6H₂O(g)；△H=－Q₁ kJ/mol(Q₁＞0)

B．2SO₃(g)2SO₂(g)+O₂(g)；△H=+Q₂ kJ/mol(Q₂＞0)

C．N₂(g)+3H₂(g)2NH₃(g)；△H=－Q₃ kJ/mol(Q₃＞0)

D．H₂(g)+ CO(g) 　C(s)+H₂O(g)；△H=+Q₄ kJ/mol(Q₄＞0)
