22．(17分)Ⅰ．(12分)某同学用电流表和电压表测定电池的电动势和内电阻，实验采用的电路如图21-1所示。

(1)下列给出的器材中，应该选用　　　　　　 　　　　　　　　　(填代号)

A．待测干电池(2节串联，电动势约3V)；

B．电流表(量程0~3A，内阻0.025)

C．电流表(量程0~0.6A，内阻0.125)

D．电压表(量程0~3V，内阻3k)

E．电压表(量程0~15V，内阻15k)

F．滑动变阻器(0~20，额定电流1A)

G．滑动变阻器(0~2000，额定电流0.3A)

H．开关、导线。

(2)图21－2给出了做实验所需要的各种仪器。请你按电路图把它们连成实验电路。

(3)连好电路，闭合开关后，该同学发现电流表和电压表都没有示数。则下列判断正确的是

A．可能是导线ab断路

B．可能是导线bc断路

C．可能是导线de断路

D．可能是导线gh断路

(4)该同学处理完电路故障后进行实验。记录了5组数据，并根据这些数据在坐标图中画出U-I图线，如图21-3所示。根据图线求出两节干电池串联的

电动势E=__________________V，内阻______________。

20．下列说法正确的是

　　　 A．质点做自由落体运动，每秒内重力所做的功都相同

　　　 B．质点做平抛运动，每秒内动量的增量都相同

　　　 C．质点做匀速圆周运动，每秒内合外力的冲量都相同

　　　 D．质点做简谐运动，每四分之一周期内回复力做的功都相同

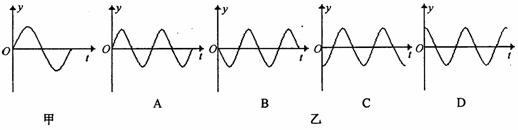

　 21．一列简谐横波沿直线水平向右传播。先后通过介质中的P、Q两质元。已知波速V=80m/s，频率f=100HZ，P、Q两质元相距为d=4.6m。若以Q质元开始振动的时刻作为计时的零点，则Q质元的振动如图甲所示。由此可知P质元的振动图像是如图乙所示的哪一个？　 [C] 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

第Ⅱ卷　 (非选择题　 共174分)

19．示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法

　　　 ①让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高

　　　 ②让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高

　　　 ③让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压(扫描电压)

　 　　　 ④让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压

　　　 以上说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．①②

　　　 B．②③

　　　 C．②④

　　　 D．③④

18．传感器是把非电学物理量(如位移、压力、流量、声强等)转换成电学量的一种元件。如图所示为一种电容传感器，电路可将声音信号转化为电信号。电路中a、b构成一个电容器，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜。若声源S发出频率恒定的声波使a振动，则a在振动过程中

　　　 A．a、b板之间的电场强度不变　　　　

　　　 B．a、b板所带的电荷量不变

　　　 C．电路中始终有方向不变的电流

　　　 D．向右位移最大时，电容器的电容量最大

17．下列关于热现象和热学规律的说法正确的是 　

　　　 A．根据热力学第二定律可知，热量可以从低温物体传到高温　

物体而不引起其它变化

B．用活塞压缩气缸里的气体，对气体做功2.0×10⁵J，同时气体的内能增加了1.5×10⁵J，则气体从外界吸收热量为0.5×10⁵J

C．物体的温度为0℃时，物体分子的平均动能为零

D．从微观角度看，一定质量的气体，保持温度不变，压强随体积增大而减小的原因是单位体积内的分子数减小

16．下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．太阳辐射的能量主要来自太阳内部的热核反应

　　　 B．玻尔氢原子理论是依据天然放射现象分析得出的

　　　 C．只要有核反应发生，就一定会释放出核能

　　　 D．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，电势能增大，原子的总能量不变

15．如图所示，在x轴上方的空间存在着垂直于纸面向里的匀强磁场，磁感应强度的大小为B。许多相同的离子，以相同的速率v，由O点沿纸面向各个方向(y>0)射入磁场区域。不计离子所受重力，不计离子间的相互影响。图中曲线表示离子运动的区域边界，其中边界与y轴交点为M，边界与x轴交点为N,且OM =ON =L。由此可判断　　

A. 这些离子是带负电的

B. 这些离子运动的轨道半径为L

C. 这些离子的荷质比为

D. 当离子沿y轴正方向射入磁场时会经过N点

14． M、N是一条电场线上的两点。在M点由静止释放一个α粒子，粒子仅在电场力的作用，沿着电场线从M点运动到N点。粒子的速度随时间变化的规律如图所示。以下判断正确的是　　

A. 该电场可能是匀强电场

B. M点的电势高于N点的电势

C. M点到N点，α粒子的电势能逐渐增大

D. α粒子在M点所受电场力大于在N点所受电场力

11．下列各组物质中，X表示某物质，括号内为所含杂质，Y表示要除去杂质所加入的试剂，Z表示除杂质的操作方法，其中正确的一组是

　　　 A．b、c、e三种元素的原子半径大小关系：e>c>b

　　　 B．六种元素分别形成的单质晶体中，d的熔、沸点最高

　　　 C．c的氢化物沸点比f的氢化物沸点低

　　　 D．b元素除0价外，只有一种化合价

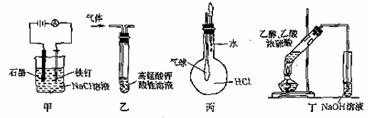

　 13．用下列实验装置进行的实验，能达到相应实验目的的是　

　　　 A．装置甲：防止铁钉生锈　　　　　　　　　　 B．装置乙：除去乙烯中混有的乙炔

　　　 C．装置丙：验证HCl气体在水中的溶解性　　　　　　　　　　 D．装置丁：实验室制取乙酸乙酯

10． N_A表示阿伏加德罗常数，下列说法中正确的是

A．0.1mol乙烷含有共用电子对为0.6N_A

B．0.6gCaCO₃与KHCO₃的混合物中所含质子数为0.3N_A

C．标准状况下，2.24L乙醛完全燃烧所得CO₂分子数为0.2N_A

D．80mL　 10mol·L^-1浓盐酸与足量MnO₂反应，转移电子数为0.4N_A
