19．(13分)如右图所示，一平面框架与水平面成37°角，宽L=0.4 m，上、下两端各有一个电阻R₀＝1 Ω，框架的其他部分电阻不计，框架足够长.垂直于框平面的方向存在向上的匀强磁场，磁感应强度B＝2T.ab为金属杆，其长度为L＝0.4 m，质量m＝0.8 kg，电阻r＝0.5Ω，棒与框架的动摩擦因数μ＝0.5.由静止开始下滑，直到速度达到最大的过程中，上端电阻R₀产生的热量Q₀＝0.375J(已知sin37°＝0.6，cos37°=0.8；g取10m／s2)求：

(1)杆ab的最大速度；

(2)从开始到速度最大的过程中ab杆沿斜面下滑的距离；在该过程中通过ab的电荷量.

成都市七校协作体2011级高二下物理期中考试答题卷

17．(10分)在以坐标原点O为圆心、半径为 r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，恰好从磁场边界 y轴的交点C处沿+y方向飞出.

(1)请判断该粒子带何种电荷，并求出其比荷q/m ；

(2)若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度 B′多大？此次粒子在磁场中运动所用时间 t是多少？

　18．(10分)正方形abcd内有方向如图的场强为E的匀强电场和磁感应强度为B的匀强磁场。质子流从ad边的中点O以初速度v₀，沿着与ab平行的方向射入正方形区域。若撤去匀强磁场，质子将达到b点；若撤去匀强电场，质子将打到c点。求：⑴E∶B　 ⑵当匀强电场和匀强磁场同时存在时，为使质子沿原方向射入后能做直线运动而打到bc边的中点O^/，其初速度应调整为v₀的多少倍？

16.(8分)如图所示，有两根平行导轨，导轨的前段是倾斜的，后段是水平的，导轨的水平段处于竖直向下的匀强磁场B中。有两相同的金属圆杆，杆长为L，电阻为R，质量为m，一根静止地放在水平导轨上，另一根放在距水平导轨高为h的斜轨上，从静止开始释放。设导轨足够长，不计杆与导轨的摩擦。求：

　 (1)两杆最后达到的速度；

　 (2)从开始至达到最后速度的过程中电路里所生的热。　

15．(8分)固定在匀强磁场中的正方形导线框abcd各边长为L，其中ab是一段电阻为R的均匀电阻丝，其余三边均为电阻可忽略的铜线，磁感应强度为B，方向垂直纸面向里，现有一段与ab完全相同的电阻丝PQ架在导线框上，如图32所示，以恒定的速度v从ad滑向bc，当PQ滑过1/3的距离时，通过aP段电阻丝的电流强度是多大？方向如何？ 　

14．在“研究电磁感应现象”的实验中:

首先按右上图接线,以查明电流表指针的偏转方向与电流方向之间的关系；当闭合S时,观察到电流表指针向左偏,不通电时电流表指针停在正中央.然后按右下图所示将电流表与副线圈B连成一个闭合回路,将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路则：

(1)S闭合后,将螺线管A(原线圈)插入螺线管B(副线圈)的过程中,电流表的指针将如何偏转?　　　　　

(2)线圈A放在B中不动时,指针如何偏转?　　　　　

(3)线圈A放在B中不动,将滑动变阻器的滑片P向左滑动时,电流表指针将如何偏转?　　　　　　

(4)线圈A放在B中不动,突然断开S.电流表指针将如何偏转? 　　　　

　(5)老师又做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是(　　 )

A.磁铁插向左环，横杆发生转动

B.磁铁插向右环，横杆发生转动

C.无论磁铁插向左环还是右环，横杆都不发生转动

D. 无论磁铁插向左环还是右环，横杆都发生转动

13．在日光灯的连接线路中,关于镇流器的作用,下列说法中正确的是(　 )

(A)日光灯启动时,为灯管提供瞬时高压

(B)日光灯正常工作时,起降压限流的作用

(C)起到一个自动开关的作用

(D)以上说法均不正确 　　　　　　　　　

12．在方向水平的、磁感应强度为0.5 T的匀强磁场中，有两根竖直放置的导体轨道cd、e f，其宽度为1 m，其下端与电动势为12 V、内电阻为1 Ω的电源相接，质量为0.1 kg的金属棒MN的两端套在导轨上可沿导轨无摩擦地滑动，如图所示，除电源内阻外，其他一切电阻不计，g=10 m/s²，从S闭合直到金属棒做匀速直线运动的过程中

A.电源所做的功等于金属棒重力势能的增加　

B.电源所做的功等于电源内阻产生的焦耳热

C.匀速直线运动时金属棒速度为20 m/s　　　　

D．匀速直线运动时通过金属棒中的电流的值是2A

第Ⅱ卷(实验题和计算题　 共61分)

注意：请将Ⅱ卷答案答在答题卷上，否则将不得分

11.如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下向右运动，则MN所做的运动可能是

A．向右加速运动　　　　　 B．向左加速运动

C．向右减速运动　　　　　 D．向左减速运动

10．如图所示，一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T₀，轨道平面位于纸面内，质点的速度方向如图中箭头所示。现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则

A．若磁场方向指向纸里，质点运动的周期将大于T₀

B．若磁场方向指向纸里，质点运动的周期将小于T₀

C．若磁场方向指向纸外，质点运动的周期将大于T₀

D．若磁场方向指向纸外，质点运动的周期将小于T₀

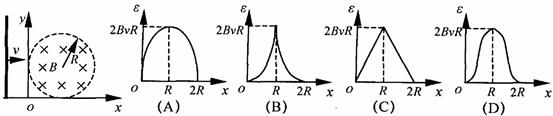

9.如图所示，平行于y轴的导体棒以速度v向右匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x关系的图像是：

以下为不定项选择
