17．投影仪是教学中常用的仪器，如图10所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45⁰角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是(　 )

A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离

B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离

C. 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离

D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离

16．如图9所示是某同学画出的潜望镜的示意图，使用这样的潜望镜看到的物体AB的像是　　　　　　　　　　 　　　　(　　 )

A．放大的倒立的实像　　　　 B.缩小的倒立的实像

C.等大的倒立的虚像　　　　　 D.等大的倒立的虚像

15．在卫生间里洗过热水澡后，室内的玻璃镜面变得模糊不清，过了一段时间，镜面又变得清晰起来，镜面上发生的这两种现象的物态变化情况是　　　　　　　　　　　　　　　 (　 )

A.先汽化，后液化　　　　　　　　 B.先液化，后汽化

C．只有液化　　　　　　　　　　　 D.只有汽化

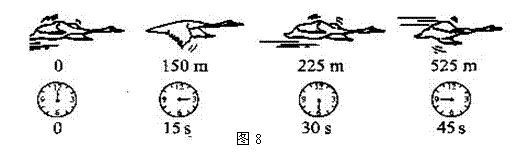

14．如图8所示。一只天鹅在空中直线飞翔，现取天鹅连续飞行图中的三段路程，并记录下这

三段路程的运动时间，则由速度公式可得天鹅在第3段路程中平均速度　　　　　　　 (　　 )

A．10m/s　　　　　　 B.15m/s　　　　　　　 C.20m/s　　 　　　　　　D.7.5 m/s

13．一只杯子装有一半水，旋紧盖子，待水冷却

后在开瓶盖，却很不容易，这是因为　　　　　　　　　 。

12.如图7所示，当开关闭合时，到线ab向外摆

动，这个现象表明磁场对通电导体有　　　 的作用。

11.家庭电路中，电线接头处要用绝缘胶布缠好，

这是为了防止　　　　　　　　　　　　 。

10.额定电压为3V的小灯泡与一阻值为15Ω的电阻串联后，接到4.5V的电源上恰好正常发光，

则小灯泡的额定功率为　　　　 。

9.将灯L₁和L₂串联，用电压表测电压，使用的是“+”和“15”两个接线柱，将电压表和L₁并联时，指针偏转8小格，电压表和L₂并联时，指针偏转12小格，那么电路两端的总电压是　　 。

8.按照我国道路交通法的规定“红灯停、绿灯行、黄灯预备”。小明在科技活动中设计了一个实

验电路，如图6所示，用模拟十字路口的红绿灯控制。请你认证分析后填空；

(1)当单刀多掷开关接通位置“1”时，有　　　　 个灯发光，发光灯的连接采用的是　　　　 方式。

(2)当开关接通位置“3”时，允许　　　 方向的车辆通行(选填“东西”或“南北”)；

(3)你认为小明的设计是否可行　　　　 (选填“可行”或“不可行”)；

(4)联系实际，对设计方案提出一条改进性建议　　　　　　　　　　　　　　　　　　　　　 。
