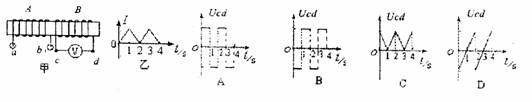

20．紧靠在一起的线图A与B如图甲所示，当给线圈A通以图乙所示的电流(规定由a端流入线圈，b端流出线圈为电流正方向)时，线圈B两的电压变化应为下图中的　　　　　　　　　　　　 (　　 )

第Ⅱ卷(本卷共11小题，共180分)

19．如图所示，实线是等量异种点电荷所形成的电场中每隔一

定电势差所描绘的等势线。现有外力移动一个带正电的试

探电荷，下列过程中该外力所做正功最多的是　 (　　 )

　　　 A．从A移到B　　　　 B．从C移到D

C．从D移到E　　　　 D．从E移到F

18．如图所示，质量为M的方形物体放在水平地面上，内有光滑圆形轨道，一质量为m的小球在竖直面内沿此圆形轨道做圆周运动，小球通过最高点P时恰好不脱离轨道，则当小球通过与圆心等高的A点时，地面对方形物体的摩擦力大小和方向分别为(小球运动时，方形物体始终静止不动)　　　　　　　　 (　　 )

　　　 A．2mg，向左

B．2mg，向右

C．3mg，向左

D．3mg，向右

17．风能是一种环保型能源。风力发电是风吹过风轮机叶片，使发电机工作，将风的动能转化为电能。设空气的密度为，水平风速为，风力发电机每个叶片长为L，叶片旋转形成圆面，设通过该圆面的风的动能转化为电能的效率恒为η。某风力发电机的风速为6 m/s时，发电机的电功率为8 kW，若风速为9m/s，则发电机的电功率为　　　 (　　 )

　　　 A．12Kw　　　　　　　　　　　　　　　　　　　　　　　　 B．18kW

　　　 C．27kW　　　　　　　　　　　　　　　　　　　　　　　　 D．36kW

16．一个摆长为l₁的单摆，在地面上作简谐运动，周期为T₁，已知地球质量为M₁，半径为R₁；另一个摆长为l₂的单摆，在质量为M₂，半径为R₂的星球表面作简谐运动，周期为T₂，若T₁=2 T₂，l₁=4 l₂，M₁=4 M₂，则地球半径与星球半径之比R₁：R₂为　　　　　　　　 (　　 )

　　　 A．2：1　　　　　　　　　　　　　　　　　　　　　　　　　 B．2：3

　　　 C．1：2　　　　　　　　　　　　　　　　　　　　　　　　　 D．3：2

15．一列沿x轴正方向传播的简谐横波，t=0时刻的

波形如图中实线所示，t=0.2 s时刻的小波形如

图中的虚线所示，则　　　　　　　 (　　 )

　　　 A．t=0.2 s时刻质点P运动到了P⁺的位置

B．t=0.2 s时刻质点Q向下运动

C．波的频率可能为0.8Hz

D．波的传播速度可能为30m/s

14．小球在空中由静止开始下落，与水平地面相碰后又上

升到某一高度，其运动的速度--时间图象如图，已

知g=10m/s²,由图可知　　　　　　 (　　 )

　　　 A．小球下落的加速度为10m/s²

　　　 B．小球初始位置距地面的高度为2m

　　　 C．此过程小球通过的路程为1.375m

　　　 D．小球在上升过程中的加速度大于12 m/s²

13．25℃，将V_a mL pH=2的CH₃COOH溶液与V_b mL pH=12的NaOH溶液混合。下列说法正确的是　　 (　　 )

　　　 A．若V_a=V_b，则混合后溶液pH=7

　　　 B．若V_a＜V_b，则混合后溶液pH一定大于7

　　　 C．若V_a=V_b，则CH₃COOH与NaOH恰好完全中和

　　　 D．若V_a=V_b，混合后溶液中微粒浓度的关系可能为：

c(CH₃COO)＞c(Na⁺)＞c(H⁺)＞c(OH^－)

12．下列反应离子方程式正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．过量石灰水与碳酸氢钙反应：Ca²⁺+2HCO₃^－+2OH^－　　 CaCO₃↓+CO₃^2－+2H₂O

　 　　 B．FeSO₄酸性溶液暴露在空气中：4Fe²⁺+O₂+4H⁺　　 4 Fe³⁺+2H₂O

　 　　 C．向氯化铝溶液中滴加过量氨水：Al³⁺+4NH₃·H₂O　　 AlO₂^－+4NH₄⁺+2H₂O

　 　　 D． H₂SO₄与Ba(OH)₂溶液反应：Ba²⁺+OH^－+H⁺+SO₄^2－　　 BaSO₄↓+H₂O

0.04 mol·(L·min)^－1

　　　 B．图中T₁时正反应速率等于温度T₃时正反应速率

　　　 C．该反应温度T₂时的平衡常数大于温度T₃的平衡常数

　　　 D．图中T₂时，若只增大压强，刚正、逆反应速率不改变
