26．(14分)某研究性学习小组查阅资料得知，漂白粉与硫酸反应可以制得氯气，化学方程式为：Ca(ClO)₂+CaCl₂+2H₂SO₄2CaSO₄+2Cl₂↑+2H₂O 。他们设计了如下制取氯气并验证其性质的实验。

试回答：

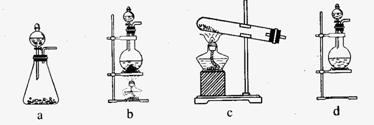

(1)该实验中A部分的装置是　　　　　 (填写装置的序号)。

(2)请你设计一个实验，证明洗气瓶C中的Na₂SO₃已经被氧化(简述实验步骤)：

　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　。

(3)写出D装置中发生反应的离子方程式　　　　　　　　　　　　　　　　　　　 。

(4)该实验存在明显的缺陷，请你提出改进的方法　　　　　　　　　　　　　　　　 。

25.(15)如图所示，坐标空间中有场强为E的匀强电场和磁感应强度为B的匀强磁场，Y轴为两种场的分界面，图中虚线为磁场区域的右边界，现有一质量为m，电荷量为-q的带电粒子从电场中坐标位置(-L，0)处，以初速度v₀沿x轴正方向开始运动，且已知L = (重力不计)，试求：使带电粒子能穿越磁场区域而不再返回电场中，磁场的宽度d 应满足的条件．

24．(12分)一质量为m，带电－Q的点电荷用绝缘细线悬挂，置于电场之中，平衡时与竖直方向成θ角。

　(1)若电场为水平方向的，求场强。

(2)保持θ角不变，求最小的场强。

23、(12分)某同学想用以下器材组装一只欧姆计，并测量一只约几千欧电阻的阻值。

A 电流表，满偏电流为1mA，内阻为20Ω

B 电流表，满偏电流为0.6A，内阻为5Ω

C 电动势15V，内阻5Ω的直流电源

D 电动势3V，内阻3Ω的直流电源

E 最大阻值为5000Ω的滑动变阻器

F 最大阻值为100Ω的滑动变阻器

(1)以上器材应选用___________(填字母)

(2)欧姆计调零后，滑动变阻器被接入部分的阻值为_________Ω

(3)若用此欧姆计测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为_________Ω

22．(8分)在“研究平抛物体的运动”的实验中，记录了如下图所示的段落轨迹ABC。物体是由原点O水平抛出，C点的坐标为(60、45)，则平抛物体的初速度υ₀＝　　　　 m/s，物体通过b点时的速度大小为υ_B＝　　　　 m/s。　　　　　　　　　　　　　　　　　　　　

21.图中ABCD是一条长轨道,其中AB段是倾角为θ的斜面,CD是水平的,BC是与AB和CD都相切的一小段圆弧,其长度可以略去不计,一质量为m的小滑块在A点从静止状态释放,沿轨道滑下,最后停在D点,A点和D点的位置如图所示, ,现用一沿轨道方向的力推滑块,使它缓慢地由D点推回到A点时停下,设滑

块与轨道间的摩擦系数为μ,则推力做的功等于

A．μmg(s+h∕sinθ)　

B．μmg(s+hcotθ)

C．mgh　　　　　　　

　D．2mgh

第Ⅱ卷　 非选择题(174分)

20.如图所示，一个均匀的带电圆环，带电量为+Q，半径为R，放在绝缘水平桌面上。圆心为O点，放O点做一竖直线，在此线上取一点A，使A到O点的距离为R，在A点放一检验电荷+q，则+q在A点所受的电场力为(　　 )]

A、，方向向上　　　 B、，方向向上

　 C、，方向水平向左　　 D、不能确定

19、 如图所示，粗细均匀的电阻丝制成的长方形导线框abcd处在匀强磁场中，磁场方向垂直于线框平面，另一种材料的导体棒MN与导线框保持良好接触并在外力作用下从导线框左端匀速滑到右端，在此过程中，导线框上消耗的电功率P的变化情况可能为(　　 )

　 A、逐渐增大　　　　　 B、先增大后减小

C、先减小后增大　　　 D、增大、减小、再增大、再减小

18.如图所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴，Q中通有变化的电流，电流变化的规律如图(b)所示，P所受的重力为G，桌面对P的支持力为N，则(　　 )

A．t₁时刻，N>G

B．t₂时刻，N>G

C．t₃时刻，N<G

D．t₄时刻，N<G

17．如图所示，闭合电键S，灯L₁、L₂正常发光，由于电路出现故障，突然发现灯L₁变暗，电流表读数变小，则故障可能是(　　　 )

A．R₂断路。

B．R₁断路

C．R₃短路。　　

D．R₄短路
