19．如图5所示，直角梯形线圈abcd,ab=bc=L，ad=L/2，线圈总电阻为R，右侧有一个宽度为L的有界磁场，磁感应强度大小为B，方向垂直纸面向里。初始时，c点距磁场左边界距离L线圈的恒定速率v₀垂直磁场边界向右运动，穿过磁场区域。设逆时针方向电流为正，，下面哪个图象能反映电流随位移的变化　　　　　　　 (　　 )

　 20．放在水平地面上的光滑绝缘圆筒内有两个带正电小球A、B、A位于筒底靠在左侧壁处，B在右侧筒壁上受到A的斥力作用下于静止，如图6所示。若A的电量保持不变，B由于漏电而下降少许重新平衡，下列说法正确的是(　　 )

　　　 A．A对筒底的压力变小

　　　 B．B对筒壁的压力变大

　　　 C．A、B间的库仑力变小

　　　 D．A、B间的电势能减少

　 21．如图7所示电路中，电源电动势为E、内阻为r，闭合开关S，增大可变电阻R的阻值后，电压表示数的变化量为△U。在这个过程中，下列判断正确的(　　 )

　　　 A．电阻R₁两端的电压减小，减小量等于△U

　　　 B．电容器的带电量减小，减小量等于C△U

　　　 C．电压表的示数U和电流表的示数l的比值变大

　　　 D．电压表示数变化量△U和电流表示数变化量△I的比值不变

第Ⅱ卷(共174分)

18．在匀强磁场中放置一矩形的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流都垂直的方向上出现了电势差，这种现象称为霍尔效应。如图4所示为一竖直放置的金属导体，通有水平向右的电流，加水平向里的磁场，下列说法正确的是(　　 )

　 　　　 A．导体a侧的电势高于b侧的电势

　　　 B．导体a侧的电势低于b侧的电势

　　　 C．若磁场增强a、b间的电势差不变

　　　 D．若磁场增强a、b间的电势差会增大

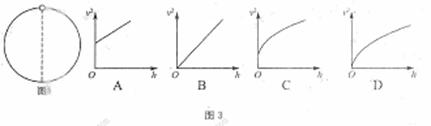

17．如图3所示，一个小球套在竖直放置的光滑圆环上，小球从最高点向下滑动过程中，其线速度大小的平方v²随下落高度h的变化图象可能是图中的　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

16．在遇到紧急情况时，消防队员要迅速沿一竖直长杆从二楼住处滑到一楼车库，其运动过程可看作先加速后减速。则下滑过程中　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．杆对消防队员的摩擦力大小一直等于他的重力大小

　　　 B．杆对消防队员的摩擦力先大于后小于他的重力大小

　　　 C．杆对消防队员的摩擦力一直做负功

　　　 D．杆对消防队员的摩擦力先做正功后做负功

15．北斗卫星导航系统是中国正在实施的自主发展、独立运行的全球卫星导航系统。2010年1月17日凌晨在西昌成功发射了第三颗北斗导航卫星，这是一颗地球同步卫星。若第一颗北斗导航卫星绕地球做圆周运动的周期为12小时，则两颗卫星相比较　　　　　　　 (　　 )

　　　 A．第三颗北斗卫星的高度一定比第一颗北斗卫星的高

　　　 B．第三颗北斗卫星的速度一定比第一颗北斗卫星的大

　　　 C．第三颗北斗卫星的加速度一定比第一颗北斗卫星的大

　　　 D．第三颗北斗卫星的向心力一定比第一颗北斗卫星的大

14．关于科学家和他们的贡献，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．楞次首先发现了电磁感应现象

　　　 B．安培首先发现电流周围存在磁场

　　　 C．库仑利用组秤装置，发现了点电荷间的作用力与电荷间距离的平方成反比

　　　 D．法拉第提出电荷周围存在“场”，并创造性地用“电力线(即电场线)”形象地描述电场

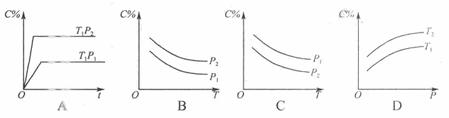

13．如图2所示，反应3A(g)+B(g)　　　　 2C(g)△H<0，随不同温度(T₁>T₂)。不同压强(P₂>P₂)或不同时间(t)，混合气中C的体积分数C%变化的曲线中，下列图像错误的是(　　 )

12．X、Y、Z、W、E为原子序数相邻且依次递增的同一短周期元素(稀有气体除外)，下列说法正确的是(　　 )

　　　 A．若Y为非金属，则X一定为金属

　　　 B．Z的氧化物常温下可能为液态

　　　 C．X、E的简单离子的半径大小为X>E

　　　 D．若E的最高价氧化物对应的水化物的化学式为H_mEO_n，则其气态氢化物的化学式为

　　　 H_8-2n+mE或EH_8-2n+m(m、n均为正整数)

11．表1中实验操作能达到实验目的的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

表1

10．下列结论正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )
