20．(15分) 质量为m = 2kg的物块放在倾角为= 37°的斜面上。物块与斜面间的动摩擦因数= 0.5。取重力加速度g = 10m/s2，sin37°= 0.6，cos37°= 0.8。求：

　 (1)要使物块沿斜面向上匀速运动，沿斜面向上的推力F1应是多大。(要求画m受力示意图)。

　 (2)如果沿斜面向上推物块的力变为F2 = 25N，使物块由静止开始沿斜面向上移动s = 1.25m，需要多少时间？

21(19分)如图所示，质量m=0.5kg的小球(可视为质点)从距地面高H1=5m处自由下落，到达地面恰能沿凹陷于地面的形状左右对称的槽壁运动。凹槽内AB、CD是两段动摩擦因数相同且竖直高度差为H2=0.4m的粗糙斜面，两段斜面最高点A、D与水平地面之间均用光滑小圆弧连接，光滑小圆弧上端切线均为竖直方向的直线。两段斜面最低点B、C之间用光滑小圆弧连接，忽略小球与斜面之间因撞击而造成机械能损失。已知小球第一次到达槽最低点时速率为10m/s，以后沿槽壁运动到槽左端边缘恰好竖直向上飞出……，如此反复几次。求：

(1)小球第一次离槽上升的高度h1；

(2)小球最多能飞出槽外的次数(取g=10m/s2)。

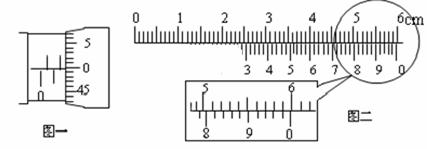

19．(18分)(1)(1)(6分)图一中螺旋测微器读数为__________mm。图二中游标卡尺(游标尺上有50个等分刻度)读数为_________cm。

(2)(12分)同学们知道，将两个金属电极插入任何一个水果中就可以做成一个水果电池，但日常生活中我们很少用“水果电池”， 这是为什么呢?某学习小组的同学准备就此问题进行探究。　　　

① 同学们通过查阅资料知道将锌、铜两电极插入水果中，电动势大约会有1伏多一点，于是找来了一个土豆做实验，同学用灵敏电流表直接接“土豆电池”的两极，测得电流为0．32mA，当用量程为0-3V、内阻约50k的电压表测其两极时读数为0．96V，估算出“土豆电池”的内阻值，其值为　　　　　　 _。

②为了更准确测定一个“土豆电池”的电动势和内阻，实验室提供了以下一些器材可供选择： A．电流表A₁(量程为0-0.6A，内阻r₁=1)

B．灵敏电流表A₂,(量程为0-0.6mA，内阻r=800₎

C．灵敏电流表A₃，(量程为0-250µA，内阻未知)

D．滑动变阻器R(最大阻值约10)　　 E．定值电阻R₁(阻值2k)

F．变阻箱R’(0-9999) 　 G．开关s和导线若干 为了能尽可能准确测定土豆电池的电动势和内阻，实验中除了带有锌、铜两电极的水果电池外，还应选择的器材是　　　　　 (填器材前的字母代号)；

③利用①问中选择的器材，在右方框中画出测量的的电路图(图中要标明相关器材的字母代号)。

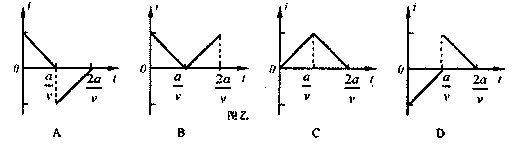

18．如图甲所示，在坐标系xoy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处。在y轴的右侧的I、IV象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好重合，左边界与y轴重合，右边界与y轴平行。t＝0时刻，线圈以恒定的速度v沿垂直于磁场L边界的方向穿过磁场区域。取沿abcda的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是图乙中的

第Ⅱ卷(非选择题 共192分)

第Ⅱ卷必考部分共9题，共157分。

第Ⅱ卷(非选择题 共192分)

第Ⅱ卷必考部分共9题，共157分。

17．右图所示为某时刻从0点同时持续发出的两列简谐横波在同一介质中沿相同方向传播的波形图，P点在甲波最大位移处，Q点在乙波的最大位移处，下列说法正确的是

A．两列波传播相同距离时，乙波所用的时间比甲波短

B．P点比Q点先回到平衡位置

C．甲波和乙波在空间相遇处会产生稳定的干涉图样

D．在P质点完成20次全振动的时间内Q质点完成了30次全振动

16．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦．当传送带如箭头方向运动且速度为u时，物体与传送带发生相对滑动，当传送带逐渐加速到2u时，物体受到的摩擦力和灯泡的亮度将：

A．摩擦力不变，灯泡的亮度变亮；　　　

B．摩擦力不变，灯泡的亮度不变；

C．摩擦力变大，灯泡的亮度变亮；

D．摩擦力变小，灯泡的亮度变暗。

15．如图所示，半径为R=20cm的圆O处在匀强电场中，圆上有四个点A、B、C、D，若测得各点的电势分别为：φ_A=7.0V，φ_B=9.0V，φ_C=9.4V，φ_D=9.0V，φ₀=0V，则该电场的电场强度的大小和方向最接近于：　　　　　　　　　

　　 A．35v／m，沿AO方向；B．45v／m，沿BO方向；

　　 C．47v／m，沿CO方向；D．45v／m，沿DO方向。

14．我国首颗数据中继卫星“天链一号01星” 定点在东经77赤道上空离地球表面大约3.6×10⁷m的同步轨道上，下列有关说法正确的是:

A. 运行的速度大于7.9 km/s　　　B. 运行的向心加速度大于9.8 m/s²

C. 运行的角速度比地球自转的角速度大D. 运行的角速度比月球绕地球运行的角速度大

13．如图所示，一束单色光射入一玻璃球体，入射角为60°。己知光线在玻璃球内经一次反射后，再次折射回到空气中时与入射光线平行。此玻璃的折射率为

A．2　 　　　　B．  C．1.5　　　　　 D．

12.下列方案中．能够使反应Cu+2H₂O==Cu(OH)₂↓+ H₂↑发生的是( 　　)

　 　A.铜片作原电池的负极，碳棒作原电池的正极，氯化钠作电解质溶液

　 　B.铜锌合金在潮湿的空气中发生电化学腐蚀

　 　C.用铜片作阴、阳电极，电解硫酸钠溶液 　D.用铜片作阴、阳电极，电解硫酸铜溶液

11.今有室温下四种溶液，有关叙述正确的是(　　 )　　　　　　　　

　　 A.①、②中分别加入适量的氯化铵晶体后，两溶液的pH均不变

　　 B.分别加水稀释10倍，四种溶液的pH ①=②＞③=④　　　

　　 C.①、④两溶液等体积混合，所得溶液中c(Cl^－)＞c(NH₄⁺)＞c(OH^－)＞c(H⁺)

　　 D.V_aL④与V_bL②溶液混合后,若混合后溶液pH=4, 则V_a ∶V_b= 11∶9
