23．(10分)某兴趣小组为了测量一待测电阻的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：

A．多用电表

B．电压表V₁，量程6V，内阻约10KΩ

C．电压表V₂，量程15V，内阻约20KΩ

D．电流表A₁，量程0．6A，内阻约0．2Ω

E．电流表A₂，量程3A，内阻约0．02Ω

F．电源：电动势E=9V

G．滑动变阻器R₁，最大阻值10Ω，最大电流为2A

H．导线、电键若干

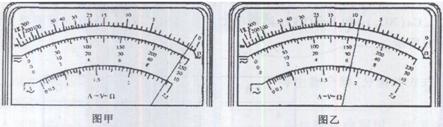

　 (1)①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示。为了减小多用电表的读数误差，多用电表的选择开关应换用_______欧姆挡；

②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R_x的阻值大约是_______。

(2)①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从零开始可以连续调节，

则在上述器材中应选出的器材是_______(填器材前面的字母代号)；

②在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。

22．(8分)一水平放置的圆盘绕过其圆心的竖直轴匀速转动，圆盘边缘上固定一竖直挡光片，盘转动时挡光片从一光电数字计时的光电门的狭缝中经过，如图甲所示。图乙为光电数字计时器的示意图。光源A中射出的光可照到B中的接收器上(A、B未在圆盘上)，若A、B间的光路被遮断，显示器C上可显出光线被遮住的时间。

挡光片的宽度用螺旋测微器测得，结果如图丙所示。圆盘直径用游标卡尺测得，结果如图丁所示。由图可知：

　 (1)挡光片的宽度为_______mm；

　 (2)圆盘的直径为_______cm；

　 (3)若光电数字计时器所示的时间为50．0ms，则圆盘转动的角度速度为______弧度/秒(保留3位有效数字)

21．如图所示，一个电量为+Q的点电荷甲，固定在绝缘水平面上的O点．另一个电量为﹣q及质量为m的点电荷乙，从A点以初速度v0沿它们的连线向甲运动，到B点速度最小，最小值为v．已知静电力常量为k 、点电荷乙与水平面的动摩擦因数为μ 及 AB间距离为L0，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．OB间的距离为

B．从A到B的过程中，电场力对点电荷乙做的功为

C．从A到B的过程中，电场力对点电荷乙做的功为

D．在点电荷甲形成的电场中，AB间电势差

第Ⅱ卷 　非选择题

20．质量为m的物体B置于地面 ，通过一劲度系数为k的轻弹簧与物体A相连，开始时A、B都处于静止状态，如图所示．现通过细绳将物体A向上匀加速提升，到B刚要离开地面，下列关于物体A的加速度a、速度v、细绳拉力F与物体A的坐标x关系的图像，正确的是哪一个？假设弹簧一直在弹性限度范围内，以A静止位置为原点，建立方向向上的x轴坐标。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

19．如图所示，图线a是线圈在匀强磁场中匀速转动时所产生

正弦交流电的图象，当调整线圈转速后，所产生正弦交流

电的图象如图线b所示，以下关于这两个正弦交流电的说

法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．在图中t=0时刻穿过线圈的磁通量均为零

　　 B．线圈先后两次转速之比为3:2

　　 C．交流电a的有效值为10V

　　 D．交流电b的最大值为5V

18．如图所示，带有长方体盒子的斜劈A放在固定的斜面体C

的斜面上，在盒子内放有光滑球B，B恰与盒子前、后壁

P、Q点相接触。若使斜劈A在斜面体C上静止不动，则

P、Q对球B无压力。以下说法正确的是　　　 (　　 )

　　　 A．若C的斜面光滑，斜劈A由静止释放，则Q点对球B有压力

　　　 B．若C的斜面光滑，斜劈A以一定的初速度沿斜面向上滑

行，则P、Q对B均无压力

C．若C的斜面粗糙，斜劈A沿斜面匀速下滑，则P、Q对B均无压力

D．若C的斜面粗糙，斜劈A沿斜面加速下滑，则Q点对球B有压力

17．一列沿x轴正方向传播的简谐横波，周期为0．5s；某一时刻，离开平衡位置的位移都相等的各质点依次为P₁、P₂、P₃···已知P₁和P₂之间的距离为20cm，P₂和P₃之间的距离为80cm，则P₁的振动传到P₂所需要的时间为．　　　　 (　　 )

A．0．50s　 　　　　　 B．0．20s　 　　　　　 C．0．13s 　　　　　　　 D．0．10s

16．一定质量的气体，气体分子之间相互作用力可忽略不计，现使其温度降低而压强变大，达到新的平衡后　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

A．气体的密度变大　

B．气体分子无规则运动的平均动能变大

C．每个分子无规则运动的速率都变大　　

D．每个分子无规则运动的速率都变小

15．银河系的恒星中大约四分之一是双星。某双星由质量不等的星体S₁和S₂构成，两星在相互之间的万有引力作用下绕两者连线上某一定点O做匀速圆周运动。由天文观察测得其运动周期为T，S₁到O点的距离为r₁、S₁到S₂间的距离为r，已知引力常量为G。由此可求出S₂的质量为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A． 　 B．　　 C．　　D．

14．1961年德国学者约恩孙发表了一篇论文，介绍了他用电子束的一系列衍射和干涉实验．其中他做的双缝干涉实验，与托马斯·杨用可见光做的双缝干涉实验所得的图样基本相同，这是对德布罗意的物质波理论的又一次实验验证．根据德布罗意理论，电子也具有波泣二象性，其德布罗意波长λ=h/p，其中h为普朗克常量,　p为电子的动量．约恩孙实验时用50 kV电压加速电子束，然后垂直射到间距为毫米级的双缝上，在与双缝距离约为35 cm的屏上得到了干涉条纹，但条纹间距很小．下面所说的4组方法中，哪些方法一定能使条纹间距变大．　　　　　　　　　　 (　　 )

A．降低加速电子的电压，同时加大双缝间的距离

B．降低加速电子的电压，同时减小双缝间的距离

C．加大双缝间的距离，同时使衍射屏靠近双缝

D．减小双缝间的距离，同时使衍射屏靠近双缝
