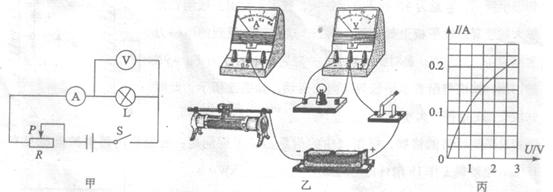

10、小方同学家中手电筒里有一颗小灯泡，小灯泡L上标的额定电流是0.2A，而额定电压字样磨掉不清楚，于是小方利用所学电学知识设计了如图甲所示的实验电路来测定小灯泡上标的额定电压值。完成下列问题：

(1)请按照小方设计的电路图，帮助她用铅笔画线代替导线，把上面乙图中实物连接图补充完整。

(2)小方完成实验操作后，并根据实验中测得电压表和电流表的多组数据，绘制了如图丙所示的图象。小方看到图象发生弯曲，通过计算和查阅有关资料才知道，灯丝的电阻随灯丝温度的升高而　　　 (选填“增大”、“减小”或“不变”)。根据图象可知，该灯泡的额定电压是　　　 V，当灯泡两端的电压为1.5V时，小灯泡的实际功率为　　　 W。

9、在探究“斜面的机械效率高低与斜面的倾斜程度有什么关系”的实验中，用沿斜面向上的力F拉动小车，使小车从斜面底端匀速运动到斜面顶端，如图所示。多次改变斜面倾斜程度，部分实验数据记录在下面的表格中，根据表格中数据回答下列问题：

(1)当斜面“最陡”时，沿斜面拉力为　　　　 N；做的有用功为　　　　 J；斜面的机械效率为　　 %。

(2)通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，需要的拉力越　　　　　 。

(3)根据上面实验数据，你可以获得该实验探究的初步结论是：　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　。

8、下表是某电炒锅的铭牌，根据表中的信息回答下列问题：若家庭电路中的电压只有198V，电炒锅工作1h消耗的电能是　　　　　 Kw•h。若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且右图中电能表的转盘正好转了300转，该电炒锅中水的质量为　　 Kg(水的比热容c=4.2×10³J/(kg•℃))

7、如图甲所示，重量为4N的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为　　　 N；若对铁块施加一个竖直向上的拉力F_拉=9N的作用，铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为　　　　 N。

6、如图甲所示的电路中，R是一个定值电阻，R_t是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻R_t所处的环境温度升高时，电流表示数　　　　 ，电压表示数　 。(以上两空选填“增大”、“减小”或“不变”)

5、如图甲是工厂中运送煤块的皮带传输机，图乙为它的工作过程简化图，转动轮带动水平皮带匀速向右运动。当将一煤块A轻轻放在皮带的左端，煤块在皮带的作用下，相对于地面向右作速度增加的变速直线运动，此时煤块所受摩擦力的方向　　　 (选填“向左”或“向右”)。经过较短时间后，煤块随皮带一起以相同的速度向右作匀速运动，此时煤块所受的摩擦力　　　　　 。(选填“为零”、“方向向左”或“方向向右”)

4、一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的　　　　 极，当滑片P向左滑动，空心小铁球所受浮力　　　　 (选填“增大”、“减小”或“不变”)

3、如右图，在水平地面上铺一张方格纸，质量为54Kg的人左脚单脚站立时，在方格纸上留下的鞋底贴地部分的轮廓。每一个方格的面积为4×10^-4m²，数方格时，超过半格的算一格，不足半格的忽略不计，请回答：此人左脚单脚站立时，与地面接触面积大约是　　　　　 m²，对地面的压强大约是　　　　 Pa，(取g=10N/Kg)

2、被誉为“光纤之父”的华裔科学家高锟因为在“光在纤维中的传输用于光学通信”的成就而获得2009年诺贝尔物理学奖。光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向外包层的分界面时，均要发生反射，而不折射，从而使光在不断的反射中沿内层玻璃芯向远处传播，如右图。请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角　　　　　　 (选填“增大”、“减小”或“不变”)，D点将要向　　　 侧移动(选填“左”或“右”)。

1、如图所示，用弹簧测力计挂着同一铁块先后浸没在甲、乙两种液体中(与杯底均未接触)，观察到在乙液体中时，弹簧测力计示数较大，则该铁块在甲、乙两种液体中所受浮力的大小相比较是：　　　　 ，甲、乙两种液体的密度大小相比较是：　　　　 。(以上两空选填“甲大”、“乙大”或“一样大”)。
