11．(10分)为了探究受到空气阻力时，物体运动速度随时间的变化规律，某同学采用了“加速度与物体质量、物体受力关系”的实验装置(如图所示)．实验时，平衡小车与木板之间的摩擦力后，在小车上安装一薄板，以增大空气对小车运动的阻力．

(1)往砝码盘中加入一小砝码，在释放小车　　 ▲　　 (选填“之前”或“之后”)接通打点计时器的电源，在纸带上打出一系列的点．

(2)从纸带上选取若干计数点进行测量，得出各计数点的时间t与速度v的数据如下表：

请根据实验数据作出小车的v-t图象．

(3)通过对实验结果的分析，该同学认为：随着运动速度的增加，小车所受的空气阻力将变大，你是否同意他的观点？请根据v-t图象简要阐述理由．

[必做题]

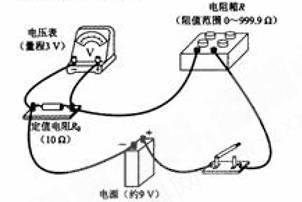

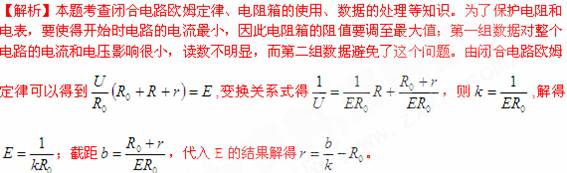

10．(8分)在测量电源的电动势和内阻的实验中，由于所用的电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路．

(1)实验时，应先将电阻箱的电阻调到__　 ▲　 _．(选填“最大值”、“最小值”或“任意值”)

(2)改变电阻箱的阻值R，分别测出阻值=10的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是　　 ▲　　 ．(选填“1”或“2”)

(3)根据实验数据描点，绘出的图象是一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E=　　 ▲　　 ，内阻r=　　 ▲　　 ．(用k、b和R₀表示)

[答案](1)最大值；(2)2；(3)

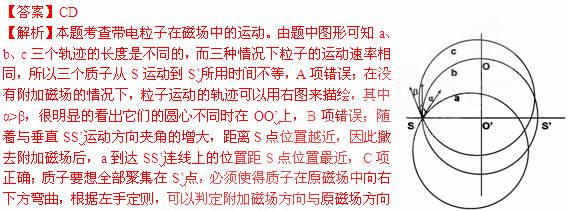

9.如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴与垂直.a、b、c三个质子先后从点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与垂直，a、c的速度方向与b的速度方向间的夹角分别为，且.三个质子经过附加磁场区域后能到达同一点，则下列说法中正确的有

A．三个质子从运动到的时间相等

B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在轴上

C．若撤去附加磁场,a到达连线上的位置距点最近

D．附加磁场方向与原磁场方向相同

相同，D项正确。

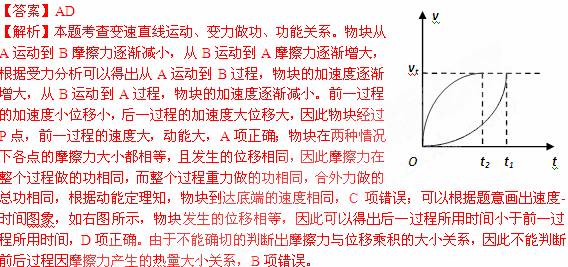

8.如图所示，平直木板AB倾斜放置，板上的P点距A端较近，小物块与木板间的动摩擦因数由A到B逐渐减小，先让物块从A由静止开始滑到B.然后，将A着地，抬高B，使木板的倾角与前一过程相同，再让物块从B由静止开始滑到A.上述两过程相比较，下列说法中一定正

确的有

A．物块经过P点的动能，前一过程较小

B．物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少

C．物块滑到底端的速度，前一过程较大

D．物块从顶端滑到底端的时间，前一过程较长

7.在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有

A．升压变压器的输出电压增大

B．降压变压器的输出电压增大

C．输电线上损耗的功率增大

D．输电线上损耗的功率占总功率的比例增大

[答案]CD

[解析]本题考查变压器和远距离输电相关知识。升压和降压变压器的输出电压由输入电压和线圈的匝数决定，不受到输出功率的影响，因此输出电压不发生变化，A项和B项错误；，可知随着输出功率的增大，输电线上损耗的功率越大，C项正确；

每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答得0分.

6、2009年5月，航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆轨道Ⅱ，B为轨道Ⅱ上的一点，如图所示，关于航天飞机的运动，下列说法中正确的有

(A)在轨道Ⅱ上经过A的速度小于经过B的速度

(B)在轨道Ⅱ上经过A的动能小于在轨道Ⅰ上经过A的动能

(C)在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期

(D)在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度

[答案]ABC

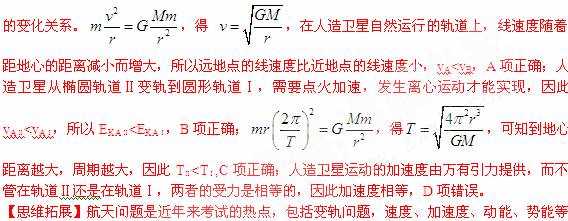

[解析]本题考查人造地球卫星的变轨问题以及圆周运动各量随半径问题的考查，要进行归纳总结，主要是应用圆周运动的知识和功能关系。

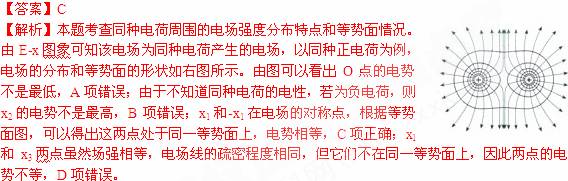

5.空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图所示。下列说法正确的是

(A)O点的电势最低

(B)点的电势最高

(C)和-两点的电势相等

(D)和两点的电势相等

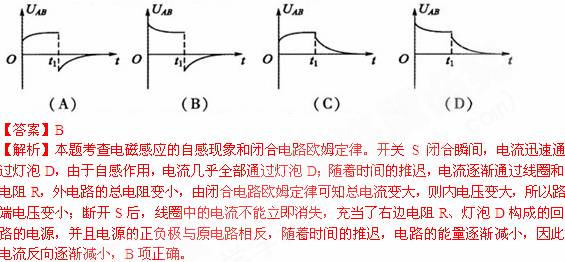

4.如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S,经过一段时间后，在t=t₁时刻断开S,下列表示A、B两点间电压U_AB随时间t变化的图像中，正确的是

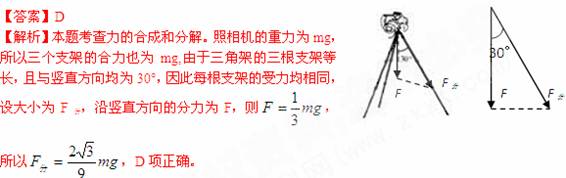

3、如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成角，则每根支架中承受的压力大小为

(A)(B)(C)(D)

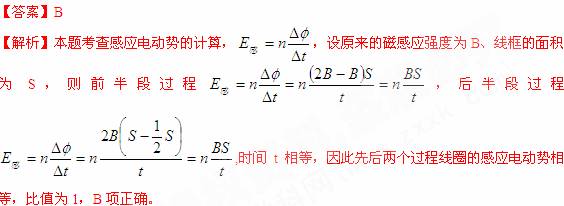

2、一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为

(A)　 (B)1　 (C)2　　 (D)4
