流程图是由一些和构成的图示.常常用来表示一些过程.通常会有 “起点 . “终点 .流程图还可以用于描述工业生产的流程.这样的流程图通常称为 . ——青夏教育精英家教网—

0 284154 284162 284168 284172 284178 284180 284184 284190 284192 284198 284204 284208 284210 284214 284220 284222 284228 284232 284234 284238 284240 284244 284246 284248 284249 284250 284252 284253 284254 284256 284258 284262 284264 284268 284270 284274 284280 284282 284288 284292 284294 284298 284304 284310 284312 284318 284322 284324 284330 284334 284340 284348 447090

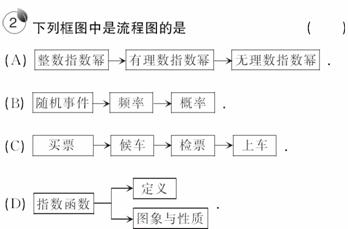

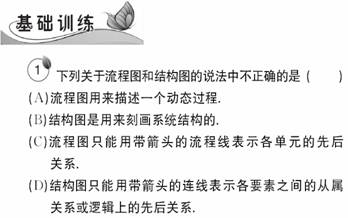

1.流程图是由一些　　　　　和　　　　　　构成的图示，常常用来表示一些　　　过程，通常会有

　　　　　　　“起点” ，　　　　　　　　　　“终点”.流程图还可以用于描述工业生产的流程，这样的流程图通常称为　　　　　　　　 .

　 2.结构图是描述　　　　　　的图示，一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成.连线通常按照从　　　　　　　、　　　　　　　的方向(方向箭头按照箭头所指的方向)表示要素的　　　　　　或　　　　　　　　　　　 .

典例分析

题型一　工序流程图

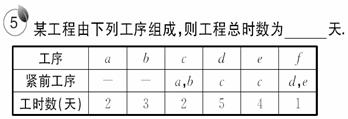

例1 某工程有A，B，C，D四道工序组成，完成他们依次需要的时间为2，5，x，4天.四道工序的先后顺序及相互关系是：A，B可以同时开工；A完成后，C可以开工；B，C完成后D可以开工。若该工程总时数为9天，则完成工序C需要的天数x最大是　　　　　　　　

　　分析：先画出工序流程图

　　题型二　程序框图

　例2 定义某种运算，的运算原理如右图：

则式子__________________________。

题型三　知识结构图

例3 画出数学选修3第一章“算法初步”的知识结构图。

题型四　其他结构图

例4 某公司做人事调整：设总经理一个，配有经理助理一名；设副经理两人，直接对总经理负责，设有6个部门，其中副经理A管理生产部、安全部和质量部，副经理B管理销售部、财务部和保卫部；生产车间由生产部和安全部共同管理，公司配有质检中心和门岗。请根据以上信息设计并画出该公司的人事结构图。

方法归纳：绘制工序流程图的要点是(1)弄清工序的前行后继的关系；(2)工序间用箭头线连接，要尽量避免箭头线交叉，以使图面清楚，层次分明。

在结构图的学习中，重点放在知识结构图的画法上，由于视角不同，反映同一个问题的结构图可以不同，我们既可以从整体到局部、由上位到下位等从属关系入手，也可以从相互之间的关系考察。

作业　课本83页A组3；B组 2(选作)
