14．某欧姆表的电阻刻度值是按电池电动势1.5V刻度的，满偏时的电流Ig=10mA，当电池电动势下降到1.2V时，测的某电阻的值是600Ω，这个电阻的实际阻值Rx=______Ω

　　　 _选择题答题处　　 总分　　　

实验题(每题4分)

13(1) 　　　　　mm　　　

(2)　　　 　,

　 　14 　　　　　Ω　　　　　

计算题　

本题包括5小题，共40分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

13．(1)用螺旋测微器测量电阻丝的直径如图所示，其读数是_________ mm。

(2)用伏安法测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在系统误差。按下图所示的电路进行测量，可以消除这种系统误差

该实验的第一步是：闭合电键S₁，将电键S₂接2，调节滑动变阻器R_P和r，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U₁、I₁；将电键S₂接1，读出这时电压表和电流表的示数U₂、I₂。。

由以上记录数据计算被测电阻R_X的表达式是R_X=___________。

(3)将右图中给出的仪器按照电路图的要求连接起来。

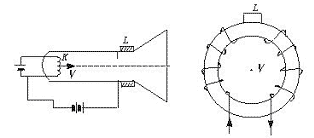

12．某同学家中电视机画面的幅度偏小，维修的技术人员检查后认为是显像管或偏转线圈出了故障，显像管及偏转线圈如图所示，引起故障的原因可能是　

①电子枪发射的电子数减小

②加速电场的电压过大

③偏转线圈的电流过小，偏转磁场减弱

④偏转线圈匝间短路，线圈匝数减小

以上故障可能的是

A．①②　　　　　 　B．②③④　

C．①②④　　　　　 D．①③

11．气象卫星是用来拍摄云层照片，观测气象资料和测量气象数据的．我国先后自行成功研制和发射了“风云Ⅰ号”和“风云Ⅱ号”两颗气象卫星．“风云Ⅰ号”卫星轨道与赤道平面垂直并且通过两极，称为“极地圆轨道”，每12 h巡视地球一周．“风云Ⅱ号”气象卫星轨道平面在赤道平面内，称为“地球同步轨道”，每24h巡视地球一周，则“风云Ⅰ号”卫星比“风云Ⅱ号”卫星

A．发射速度小　　 　　　　　　　　　　　　 B．线速度小

C．覆盖地面区域大　　 　　　　　　　　　 　D．向心加速度小

10．甲、乙两个小球，大小相同，由于材料不同，甲球的质量比乙球的质量大。现以相同的初速度同时将它们竖直上抛，设运动中它们受到的空气阻力大小不变且相等，下列说法中正确的是

A．甲球上升的高度比乙球上升的高度大

B．甲球上升的高度比乙球上升的高度小

C．甲、乙两球上升的高度相等

D．条件不足，无法比较两球的上升高度

9．如图所示，在不计滑轮摩擦和绳子质量的条件下，当小车匀速向左运动时，物体A的受力情况是

A．绳的拉力大于A的重力

B．绳的拉力等于A的重力

C．绳的拉力逐渐变大

D．拉力先大于重力，后小于重力

8．极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是

A．可能是洛伦兹力对粒子做负功，使其动能减小

B．可能是介质阻力对粒子做负功，使其动能减小

C．可能是粒子的带电量减小

D．南北两极的磁感应强度较强

7．m为在水平传送带上被传送的小物体(可视为质点), A为终端皮带轮，如图所示，已知皮带轮半径为r，传送带与皮带轮间不会打滑．当m可被水平抛出时．A 轮每秒的转数最少是

　 A．　　 B．　　 C．　　 D．

6．有一帮同学为了测量篮球从教学楼三楼自由落下时地面对篮球的最大弹力，提出了以下四个方案，你认为可行的是

A．甲同学认为可以通过测量篮球的质量和落地后弹起的高度，然后根据动能定理可求最大作用力

B．乙同学认为把一张白纸平放到地面，然后把篮球的表面洒上水，让篮球击到白纸上，留下水印，然后把白纸放到体重计上，把球慢慢的向下压，当球和水印重合时，根据体重计的读数可知最大弹力的大小

C．丙同学认为根据牛顿第二定律及篮球落地前以及跳离地面瞬间速度可求最大作用力

D．丁同学认为可以把球直接打到普通指针式体重计上，直接读数即可

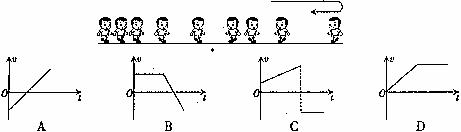

5．如图所示一同学沿一直线行走，现用频闪照相记录了他行走中9 个连续的位置的图片。观察图片，下列这度一时间图象中能够比较正确地反映该同学运动情况的是
