12.(14分)科学探究活动通常包括以下环节：提出问题，作出假设，制定计划，搜集证据，评估交流等．一组同学研究“运动物体所受空气阻力与运动速度关系”的探究过程如下：

A．有同学认为：运动物体所受空气阻力可能与其运动速度有关．

B．他们计划利用一些“小纸杯”作为研究对象，用超声测距仪等仪器测量“小纸杯”在空中直线下落时的下落距离、速度随时间变化的规律，以验证假设．

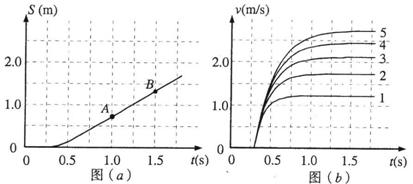

C．在相同的实验条件下，同学们首先测量了单只“小纸杯”在空中下落过程中不同时刻的下落距离，将数据填入下表中，图(a)是对应的位移一时间图线．然后将不同数量的“小纸杯”叠放在一起从空中下落，分别测出它们的速度一时间图线，如图(b)中图线l、2、3、4、5所示．

D．同学们对实验数据进行分析、归纳后，证实了他们的假设．回答下列提问：

(1)与上述过程中A、C步骤相应的科学探究环节分别是＿＿＿＿＿．

(2)图(a)中的AB段反映了运动物体在做＿＿＿＿＿运动，表中X处的值为　　　　　　　 ．

(3)图(b)中各条图线具有共同特点，“小纸杯”在下落的开始阶段做＿＿＿＿＿运动，最后“小纸杯”做：　　　　　　　　 　运动．

(4)比较图(b)中的图线l和5，指出在1.0-1.5s时间段内，速度随时间变化关系的差异：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

11.(6分) 用传感器进行自动控制时，常常要用到

继电器，右图为初中学过的继电器原理示意图，

其中L是电磁铁，当ab间接通电源后，衔铁S

被吸引向下，这样ce由原来闭合接通状态变为

断开，而cd则由原来断开的状态变为闭合接通，通常将传感器低压电源接入与电磁铁L相连的ab回路来执行对继电器的控制，而cde回路则用来执行对有关电器的控制，试设计一个用光电敏电阻来控制路灯的实验电路图，要求是光线暗时灯亮，光线亮时灯熄，可供选择的仪器如下：光敏电阻、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。

10.如图所示，分别用两个恒力F₁和F₂先后两次将质量为m的物体由静止开始沿着同一个粗糙的固定斜面从底端推到顶端，第一次力F₁的方向沿斜面向上，第二次力F₂的方向沿水平向右，两次所用的时间相同，在这两个过程中(　　 )

A．物体的加速度相同　　　　

B．F₁和 F₂ 对物体的冲量大小相同

C．物体的机械能变化相同　　

D．F₁和 F₂所做的功相同

第Ⅱ卷　(非选择题，共110分)

9.两颗人造卫星绕地球做圆周运动，它们的质量之比为1：2，轨道半径之比为1：4，则(　　 )

A．它们的运行速率之比为1：2　　　　　 B．它们的周期之比为1：8

C．它们的加速度大小之比为1：1　　　　 D．它们的角速度之比为8：1

8．如图所示，一列简谐横波沿x轴正方向传播，t=0时，该波传播到x轴上的质点B处，质点A在负的最大位移处。在t=0.6s时，质点A第二次通过平衡位置，则(　　 )

A 该波的周期为1.2s

B 该波的波速等于2.5m/S

C t=0.6s时，质点B在正的最大位移处

D t=0.6s时，质点C在正的最大位移处

7.如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线

圈，C是电容相当大的电容器.当S闭合与断开时，A、B的亮度情

况正确的是(　　 )

A.S闭合时，A立即亮，然后逐渐熄灭

B.S闭合时，B立即亮，然后逐渐熄灭

C.S闭合足够长时间后，B发光，而A不发光

D.S闭合足够长时间后再断开S，B立即熄灭，而A逐渐熄灭

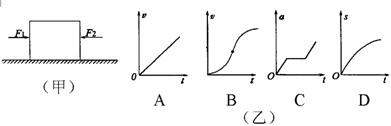

6．如图(甲)所示，放在光滑水平面上的木块受到两个水平力与的作用，静止不动，现保持 不变，使逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图像是图(乙)中的　　 (　 　)

5.图中A、B、C是匀强电场中的三个点，各点电势＝10V，＝2V，＝6V，A、B、 C三点在同一平面上，下列各图中电场强度的方向表示正确的是　　　　 (　 )

4.远距离输送交流电都采用高压输电.我国正在研究用比330 kV高得多的电压进行输电.采用高压输电的优点是(　 )

A.可节省输电线的铜材料　　　 B.可根据需要调节交流电的频率

C.可减少输电线上的能量损失　 D.可加快输电的速度

3.如图所示，一根水平光滑的绝缘直槽轨连接一个竖直放置的半

径为R＝0.50m的绝缘光滑槽轨.槽轨处在垂直纸面向外的匀强磁

场中，磁感应强度B＝0.50T.有一个质量m＝0.10g，带电量为q

＝+1.6×10^－3C的小球在水平轨道上向右运动.若小球恰好能通

过最高点，则下列说法正确的是(　 )

A．小球在最高点只受到洛仑兹力和重力的作用

B．由于无摩擦力，且洛仑兹力不做功，所以小球到达最高点小球在水平轨道上的机械能相等

C．如果设小球到达最高点的线速度是v，小球在最高点时式子mg+qvB＝mv²/R成立

D．如果重力加速度取10m/s²，则小球初速度v₀＝4.6m/s
