10．如图9AB是某电场中的一条电场线，若将正点电荷从A点自由释放，沿电场线从A到B运动过程中的速度图线如下图所示，则A、B两点场强大小和电势高低关系是(　　 )

A．　 B．　 C．　 D．

9．理发用的电吹风机中有电动机和电热丝，电动机带动扇叶转动，电热丝给空气加热，得到热风将头发吹干，设电动机线圈电阻为R₁，它与电阻为R₂的电热丝相串联，接到直流电源上，电吹风机两端的电压为U，电流为I，消耗的电功率为p，则(　　 )

A．　　 B．P<UI　　 C．P=IU　　 D．p=I²(R₁+ R₂)

8．如图8所示，用两根轻细金属丝将质量为m，长为l的金属棒a、b悬挂在c、d两处，置于竖直向上的匀强磁场内．当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态．为了使棒平衡在该位置上，所需的最小磁场的磁感强度B'的大小、方向是(　 )

7．一带电油滴在匀强电场E中的运动轨迹如图7中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为(　 )

A.动能减小　　　　　　　　

B.电势能增加

C.动能和电势能之和减小　　

D.重力势能和电势能之和增加

6．如图6所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S₁，三个灯泡都能正常工作。如果再合上S₂，则下列表述正确的是(　 )

A．电源输出功率减小　

B．L₁上消耗的功率增大

C．通过R₁上的电流增大

D．通过R₃上的电流增大

5．如图5所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k₀的轻质弹簧绝缘连接。当3个小球处在静止状态时，每根弹簧长度为l，已知静电力常量为，若不考虑弹簧的静电感应，则每根弹簧的原长为 (　 )

A．　　　　 B．　　　　　 C．　　　　　 D．

4．如图4所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速度沿与x轴成30^o角从原点射入磁场，则正、负电子在磁场中运动时间之比为(　 )

A．　　 　

B．1：2　　

C．1：1　　　

　D．2：1

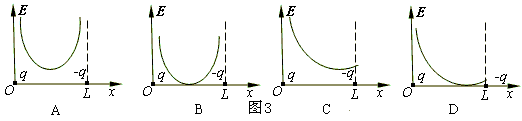

3．两带电量分别为 +q和－q的点电荷放在x轴上，+q放在x轴原点，-q放在x轴的L处，两者相距为L，能正确反映两电荷连线上场强大小E与x关系的是图3中的(　　 )

2．如图2所示，将规格为“6V、0.3A”的小灯泡与阻值为10的定值电阻串联起来接在电源上，图中电压表的示数为6V，则通过小灯泡的电流可能是(　 )

A．0.1A　　

B．0.15A

C．0.18A　

D．0.25A

1．在如图1所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为(　 )

A．1和0　　　　　　　 B．0和1 　

C．1和1　　　　　　　 D．0和0
