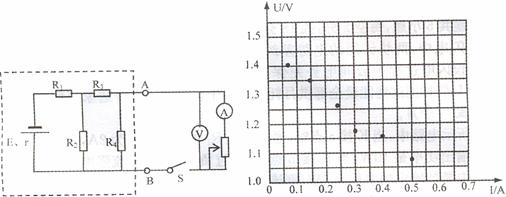

20．虚线方框内是由电阻、电源组成的一个线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图12的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录6组电流表示数I、电压表示数U后，描点如图所示。

(1)在坐标纸上画出图线。

(2)若将虚线方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势　　 ，内电阻　　　 。

东阳中学2009年下学期期中考试答题卷

(高二理科物理)

19．如图所示，在测电池的电动势和内电阻的实验中，接通开关，电压表有读数，电流表示数为零。改变变阻器滑片的位置，电流表也没有反应。用多用电表电压档检查电路，把红表笔接到电池的正极(电源右接线柱为正极)，黑表笔分别接触电流表的正极(b点)和负极(c点)，多用电表电压档的示数均为零；用黑表笔分别接触d点、e点，多用电表电压档的示数均和电压表示数几乎相等。检查各接线柱，均选择正确且接触良好，则电路中发生故障的原因是　　　　　　　 (填电流表断路或导线cd断路或滑动变阻器断路)。

18．如图15所示，带电量为+q的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线通过板的几何中心．若图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度大小为　　　　　　 ，方向　　　　 ．(静电力恒量为k)

17．如图14所示水平放置的带电平行金属板AB间距为d，板间电势差为U，水平方向且垂直直面向里的匀强磁场为B。今有一带电粒子在AB间竖直平面内作半径为R的匀速圆周运动，则带电粒子转动方向为　　　　 时针，速率为　　　 m/s。

16．有一电容器两极接在50V的电源两端，带电量为Q=2.0×10^－8C，若两极间的电压增大为100V，此时这个电容器的带电量为　　　　　　 C，电容是　　　　　 F。

15．如图13所示电路中,当K接a点时,通过负载R1的电流强度为2A,电源的输出功率是10W,当K接b点时,通过负载R2的电流强度是1A,电源的输出功率是5.5W,则该电源的电动势等于　　　　　　 　,内阻等于　　　　 　.

14．甲、乙两根粗细相同的不同导线，电阻率之比为1：2，长度之比为4：1，那么两根导线加相同的电压时，其电功率之比为P_甲：P_乙=　　　　 ；如果通过两根导线的电流相同，则其电功率之比P_甲：P_乙=　　　　 。

13．如图12所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上).空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回.若保持两极板的电压不变，则：(　　 )

A．把A板向上平移一小段距离，质点自P点自由下落后仍能返回

B．把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

C．把B板向上平移一小段距离，质点自P点自由下落后仍能返回

D．把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

12．如图11所示平行板电容器的极板沿水平方向放置，上极板带正电，下极板带负电，并以中心线ab为界分上下I、II两个区域，电容器内还共存着一个匀强磁场，磁场方向垂直于纸面向里。有一个电子(重力不计)从a点沿垂直与电场线和磁感线方向以速度射入该场区，则(　　 )

A．若，电子偏向I区域运动，射出场区时速度

B．若，电子偏向II区域运动，射出场区时速度

C．若，电子偏向I区域运动，射出场区时速度

D．若，电子偏向II区域运动，射出场区时速度

11．如图10所示，a为带正电的小物块，b是一不带电的绝缘物块，a、b叠放在粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场，现用恒力F拉b物块，使a、b一起无相对滑动地向左加速运动，那么，在加速运动阶段(　　 )

A．a、b一起运动的加速度减小　 B．a、b一起运动的加速度增大

C．a、b物块间的摩擦力减小　　 D．a、b物块间的摩擦力增大
