3．(8分)现要测定木块与长木板之间的动摩擦因数，给定的器材如下：一倾角可以调节的长木板(如图)、木块、计时器一个、米尺．

　 (1)填入适当的公式或文字，完善以下实验步骤：

①让木块从斜面上方一固定点D从静止开始下滑到斜面底端A处，记下所用的时间t．

②用米尺测量D与A之间的距离s，则木块的加速度a＝　　　　　 ．

③用米尺测量长木板顶端B相对于水平桌面CA的高度h和长木板的总长度l．设木块所受重力为mg，木块与长木板之间的动摩擦因数为，则木块所受的合外力F ＝_____．

④根据牛顿第二定律，可求得动摩擦因数的表达式＝____________________ ，代入测量值计算求出的值．

⑤改变____________________________________，重复上述测量和计算．

⑥求出的平均值．

　 (2)在上述实验中，如果用普通的秒表作为计时器，为了减少实验误差，某同学提出了以下的方案：

A．选用总长度l较长的木板．

B．选用质量较大的木块．

C．使木块从斜面开始下滑的起点D离斜面底端更远一些．

D．使长木板的倾角尽可能大一点．

其中合理的意见是　　　 ．(填写代号)

5．(1)、(4分)关于实验误差，下列说法中正确的是(　　 )

　　　 A．实验误差是实验中产生的错误，是由于测量不仔细或测量工具不精密产生的

　　　 B．实验误差是不可避免的，但可以通过采用精密仪器、改进实验原理和方法来减小误差。

　　　 C．多次测量取平均值可以减小系统误差。

　　　 D．采用图象法处理实验数据可以减小偶然误差。

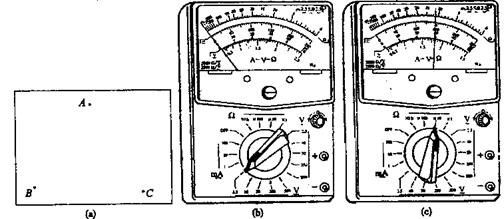

　 (2)(12分)一个黑箱上有三个接点，如下图(a)，两个接点间最多只能接一个元件。可能的元件有干电池、电阻和二极管，现用多用电表探测其内部结构：

第一步：用直流电压挡测量，测得A、B、C三点任意两点间电压示数均如图(b)所示。

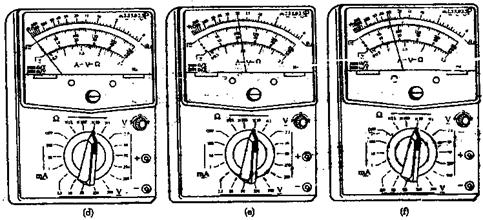

第二步：用欧姆挡测量，红表笔接A，黑表笔接B，示数如图(c)所示，所之，示数如图(d)所示。

第三步：用欧姆挡测量，红表笔接A，黑表笔接C，示数如图(e)所示，反之，示数不变。

第四步：用欧姆挡测量，红表笔接B，黑表笔接C，示数如图(d)所示，反之，示数如图(f)。

　　 试根据上述测量，在虚线框内画出箱内元件及连接法，如果有电池和电阻，请标明电动势或电阻值。

4．(15分)为了测定小车在斜面上下滑过程中克服阻力所做的功，某同学设计并完成了下面的实验。

　　　 实验器材：电火花灯计时器、斜面、小车、米尺、天产、纸带。

　　　 A．将电火花打点计时器固定在斜面上某处，让两条纸带夹住墨粉纸盘，其一端固定在小车上，如图甲所示。

　　　 B．接通电源，按下打点计时器的脉冲输出开关，待打点稳定后，再释放小车，使之沿斜面下滑。

　　　 C．多次重复上述操作，选取一条点迹清晰的纸带进行测量。

　 　 　 (1)已知打点计时器使用的交流电频率为50Hz。图乙是打出的纸带的一段，相邻两记数点间还有四个打点未画出。由纸带数据可知，打点计时器打纸带上B点时小车的速度=　　　　 m/s，打纸带上E点时小车的速度=　　　　 m/s(保留两位有效数字)。

　 (2)为了求出打点计时器打纸带上B点到打纸带上E点过程中小车克服阻力所做的功，还需直接测量的物理量有　　　　　　　　　　　　　　　　　　　　　　　 。

　 (3)用测得的量及速度、表示克服阻力所做功的计算式为W_BE=　　　　　　 。

3．(1)(10分)某学生利用力电转换器测量一个物体的质量，该转换器的输出电压正比于受压面的压力(比例系数为k)，如图所示，测量时先调节输入端的电压，使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体质量成正比的输出电压U。现有下列器材：力电转换器、质量为m₀的砝码、电压表、滑动变阻器、干电池各一个、开关及导线若干、待测物体(可置于力电转换器的受压面上)，请完成对该物体的质量的测量。

　　 ①设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大。在方框图中画出完整的测量路图。

　　　 ②简要说明测量的关键步骤，求出比例系数并写出待测物体质量的表达式。

　 　 (2)(6分)用某种单色光做双缝干涉实验时，已知双缝间距离d=0.20mm，双缝到毛玻璃屏间的距离为L=75.0cm，如图(a)所示，实验时先转动图(b)所示的测量头上的手轮，使与卡尺游标相连的分划线对准如图(c)所示的第1条明条纹，此时卡尺的主尺和游标的位置如图(d)所示，则游标尺上的读数x₁=　　　　 mm，然后再转动手轮，使与卡尺游标相连的分划线向右边移动，直到对准第5条明条纹，如图(e)所示，此时卡尺的主尺和游标的位置如图(f)所示，则游标尺上的读数x₂=　　　 mm，由以上已知数据和测量数据，则该单色光的波长是　　　　　 mm.

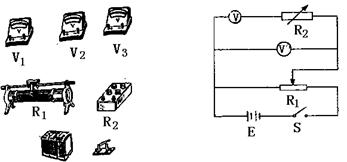

2．(18分)实验室现有器材如图所示，电池E，电动势约6V，内阻约1Ω；电压表V₁，量程15V，内阻约30kΩ；电压表V_­2，量程6V，内阻约5kΩ；电压表V₃，量程3V，内阻约3kΩ；滑动变阻器R₁，最大阻值50Ω；电阻箱R₂，最大阻值9999Ω，阻值最小改变量1Ω；开关S，导线若干。

要求用右图所示的电路测定图中电压表V的内阻。

　 (1)在所给的三个电压表中，哪几个可用此电路精确测出其内阻？

答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　 (2)在可测的电压表中任选一个作为测量对象，在实物图上连成测量电路；

　 (3)你要读出的物理量是　　　 　　　　　　　　，用这些物理量表示待测电阻的计算公式是　　　　　　　　　　　 。

5．在“把电流表改装为电压表的实验”中，需要利用半偏法测定电流表的内阻。

　　 (1)在方框内画出测定电流表内阻的电路图，并在图中标出所用器材符号。

　　 (2)已知电流表满偏电流为500μA，其内阻约在100Ω左右。实验室配有的可变电阻有：

　　　　　　 B．电阻箱(0-9999Ω)

　　　　　　 C．滑动变阻器(0-200Ω)

　　　　　　 D．滑动变阻器(0-20000Ω)

电路中的可变电阻应选　　　　 和　　　 。

　　 (3)若上述实验中，测得电流表内阻为100Ω，

将此电流表改装成量程为2V的电压表，应

　　　 联一个阻值为　　　 Ω的电阻。

3．(16分)(1)图示螺旋测微器的精度是0.01mm。

右图中的螺旋测微器读数5.620mm，请你判断刻

度线旁边方框内相应的数A：　　　　 ，

B：　　　　 ，C：　　　 　(以符合给出的读数)。

　 (2)电压表是测定电路两端电压的仪表，理想电压表

的内阻可视为无限大，但实际使用的电压表的内阻

并不是无限大。为了测定某一电压表的内阻，给出了以下器材：

A．待测电压表(0~3V，内阻在3.5kΩ~4.5 kΩ之间)

B．电流表(0~1mA)

C．滑动变阻器(0~50Ω)

D．电键

E．电源(1.5V的干电池两节)

F．导线若干

要求多测几组数据，利用作图法求电压表的内阻。

①某同学设计了如图(甲)所示的电路图，但根据电路图正确连接实物后，在实际测量时，发现无论怎样移动滑动变阻器的滑片，电压表和电流表的示数都几乎不变化。

请你简述他设计中存在的问题：　　　　　　　　　　　　　　　　　 。

　 　 ②请你另外设计一个电路图，画在图(乙)所示的方框内。

③某同学根据测量数据在图(丙)坐标系内描点，请根据数据点计算电压表内阻

R_V=　　　　　　 。

　 4．(1)电阻22.4×10³Ω的有效数字位数是　　　 位，测量仪器的最小刻度为　　　 。

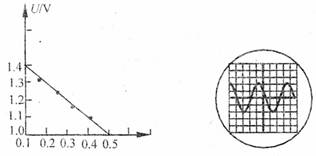

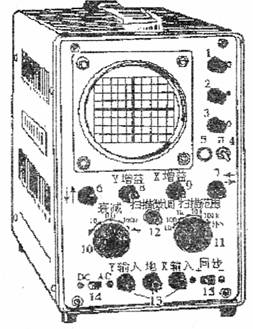

　 (2)若示波器所显示的输入波形如下图所示，

　　　　 要将波形上移，应调节面版上的　　　

　　　　 旋钮； 要使此波形横向展宽， 应调节

　　　　 　　　　旋钮；要使屏上能够显示4个完

　　　 　　 整的波形，应调节　　　 和　　　 旋钮。

　　　 (填旋钮序号)

　　 (3)用伏安法测一节干电池的电动势和内阻实

　　　　 验中， 根据实验测得一系列数据， 画出

U-I图，象如图所示，根据图象判断，被

测干电池的电动势为　　　　 V，内阻为

　　　　　 Ω。

2．(14分)如图所示，水平桌面上有斜面体A。小铁块B。斜面体的斜面是曲面，由截面图可以看出曲线下端切线是水平的。现提供实验的测量工具只有：天平、直尺。其它的实验器材可根据实验需要自选。

　 请设计一个实验，测出小铁块B自斜面顶端由静止下滑到底端的过程中，摩擦力对B做的功。桌面足够粗糙要求：

　 (1)简要说明实验中要测的物理量；

　 (2)简要说明实验步骤；

　 (3)写出实验结果的表达式。(重力加速度g已知)。

1．(15分)有一根细长且均匀的空心金属管，长约30cm，电阻约为30-40Ω，现要较精确地测定其内径d，已知这种金属的电阻率为ρ，备有下列实验器材：

　　　 A．厘米刻度尺　　　　　　　　　　　　　　　　　　　　 B．毫米刻度尺

　　　 C．螺旋测微器　　　　　　　　　　　　　　　　　　　　 D．电流表(50mA，10Ω)

　　　 E．电流表(3A，0.1Ω)　　　　　　　　　　　　 F．电压表(3V，6kΩ)

　　　 G．滑动变阻器(200Ω，0.5A)　　　　　　 H．滑动变阻器(5Ω，2A)

　　　 I．蓄电池(6V，0.05Ω)　　　　　　　　　　　 J．开关一个导线若干

　　 为了较精确地测定其内径d，要求加在金属管两端的电压由零开始变化。回答以下问题：

　 (1)实验中应直接测量的量有　　　　　　　　　　　　　　　　

　 (2)实验应选取的器材有　　　　　　　　　　　　　　　　　　　

　 (3)画出实验电路图。

　 (4)用已知物理量和测得的物理量表示的金属管内径的表达式为　　　　　　　　　　

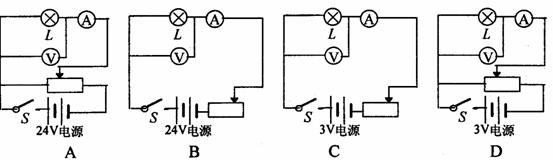

4．(1)在一次课外活动中老师拿出一只指示灯泡，上面标有“12V　 0.×W”(到底是零点几伏已看不清)，现有以下器材：3V电源一个、24V电源一个、电流表一只(量程为0- 100mA)、电压表一只(量程为0-15V)，滑动变阻器一只(最大阻值为50Ω)。为了测出该灯泡的额定功率，全班同学分别设计出如图中A．B．C．D所示的4种电路。其中能准确测出该灯泡的额定功率的是__________图，测量步骤________其余电路不能准确测量的原因分别是：

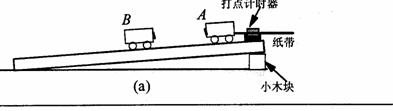

　 (2)某同学设计了一个用打点计时器验证动量守恒定律的实验。在小轴的前端和小车B的后端贴有粘扣，在木板的右端固定打点计时器，小车A后连一长纸带，木板下垫有小木块，用来平衡摩擦力。反复移动小木块位置，直到小车在木板上向下运动时可以保持匀速直线运动状态。现使小车A，分别静止在木板的右端和中间，如图(a)所示，给小车A一个瞬时冲量，使小车A与静止的小车B相碰粘合成一体，并继续作匀速直线运动。已知打点计时器电源频率为50Hz，若得到一条打点纸带且计数点之间的间距如图(b)所示，A点为运动起点，则应选___________段来计算小车A碰撞前的速度，应选__________段来计算两车碰撞后的速度。若测得小车A的质量m_A=0.4kg，小车B的质量m_B=0.2kg，由以上数据可得到小车A．B碰撞前的总动量为__________kg·m／s；碰撞后的总动量为__________kg·m／s；得到的结论是________________________________________。　 (计算结果保留三位有效数字)

　 5．(1)(5分)做匀变速直线运动的小车带动纸带通过打点计时器，打出的部分计数点如图所(每相邻两个计数点间还有4个上点，图中未画出).已知打点计时器使用的是50Hz的低压交流电，则打点计时器在打“2”时小车的速度v₂=　　　 　　m/s(保留2位有效数字).你估计，第6个计数点和第7个计数点之间的距离最可能是　　　　　　　 cm.

　 (2)(7分)为了研究一个“2.5V　 0.2W”小灯泡的伏安特性，现有4V蓄电池1只，电键1个，导线若干，其它可供选择的器材如下：

　　 　　 A．量程为0-3A，内阻为0.025的电流表1只；

　　　 　　 B．量程为0-0.6A，内阻为0.2Ω的电流表1只；

　　　 　　 C．量程为0-100mA，内阻为5Ω的电流表1只；

　　　 　　 D．量程为0-3V，内阻为10kΩ的电压表1只；

　　　 　　 E．量程为0-15V，内阻为50k的电压表1只；

　　　 　　 F．额定电流为1A，阻值为0-5Ω的滑动变阻器1只.

①要正确完成这个实验，电流表应选　　　　　　 ，电压表应选　　　　　 (选填相应器材的代号).

②在虚线框内画出实验的电路原理图.
