16.(12分)如图所示，图中A和B都是很轻的铝环，环A是闭合的，环B是断开的，用磁铁的任意一极去靠近A环，

(1)A环将

A．和磁铁相互吸引　　　　　　　　 　　B．和磁铁相互排斥

C．和磁铁之间没有力的作用　　　　 D．无法判断和磁铁之间没有力的作用

(2)产生这样的实验现象的原因有

A．电流在磁场中受力　　　　　　 B．磁铁在磁场中受力

C．A环内的磁通量减少了　　　　 D．A环内的磁通量增加了

15.(8分)有一个电阻R_x，其阻值大约在40-50Ω之间，现要进一步测量其电阻，手边现有器材如下：

电源E(电动势12V，内阻为0.5Ω)；

电压表A(0-3-15V，内阻为10kΩ)；

电流表V(0-0.6-3A)，内阻约1Ω)；

滑动变阻器R₁(阻值0-10Ω，额定电流2　A)；

滑动变阻器R₂(阻值0-2000　Ω，额定电流0.1　A)；

电键K和导线若干。

(1)电压表的量程应选0-　　　　　　　　V；电流表的量程应选0-　　　　　　　　　　A；滑动变阻器应选用　　　　　　　　。

(2)请在方框中画出实验电路图。

14.(6分)用下面的方法可以测量物体的电荷量。图中小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于点，点固定一个可测量丝线偏离竖直方向角度的量角器，、是两块相同的、正对着平行放置的金属板(加上电压后其内部电场可视为匀强电场)。另外还要用到的器材有天平、刻度尺、电压表、直流电源、开关、滑动变阻器及导线若干。

简要的实验步骤如下：

①用天平测出小球的质量M，按图安装器材，用刻度尺测出M、N板之间的距离d，使小球带上一定的电荷量；

②按图连接电路；

③闭合开关，调节滑动变阻器滑动片的位置，读出多组相应的电压表的示数U和丝线的偏转角度；

④以电压U为横坐标，为纵坐标描点，并根据这些点作出一条过原点的直线，求出直线的斜率k。

(1)若实验中发现小球稳定时，悬线偏向靠近N板的一侧，这表明小球带　　　 电。

(2)最终求得小球的电荷量q=　　　　　 (用m、g、d和k表示)。

13.(6分)在探究电磁感应现象的实验中，电流表刻度盘上的零刻度线在正中间，当电池的正极接电流表的右接线柱、电池的负极与电流表的左接线柱相碰时，指针向右偏转。如图所示电路，原线圈A放在副线圈B中，在合上电键S的瞬间，电流表指针应向　　 偏转；将原线圈A从副线圈B中拔出时，电流表指针应向　　 偏转。

12.(6分)某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×10”挡测量时，指针指示位置在第11和第12刻度线的正中间(如图甲所示)，则其电阻值　　 　　(填“大于”、“等于”或“小于”)115Ω。如果要用这只多用电表测量一个约2000Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是　　 　　　(填“×10”、“×100”或“×1k”)。用多用电表测量性能良好的晶体二极管的电阻(如图乙所示)，交换两表笔前后两次测得的电阻差异明显，那么多用电表测得电阻较小的一次，其　　 　　(填“红”或“黑”)表笔相连的一端为二极管的A极。

11.(6分)如图为伏打电池示意图，由于化学反应，在A、B两电极附近产生了很薄的两个带电接触层a、b。

(1)(多选题)沿电流方向绕电路一周，非静电力做功的区域是

A．R　　　　　　 B．b　　　　　　　 C．r　　　 　　　 D．a

(2)在如图所示回路的各区域内，电势升高的总和等于电源的___________。

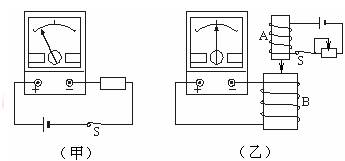

10.(8分)如图所示，在“研究电磁感应现象”的实验中，首先要按图(甲)接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图(乙)将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路。

在图(甲)中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央)。则在图(乙)中，

(1)将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将______(填“向左”“向右”或“不发生”，下同)偏转；

(2)螺线管A放在B中不动，电流表的指针将______偏转；

(3)螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将______偏转；

(4)螺线管A放在B中不动，突然切断开关S时，电流表的指针将______偏转。

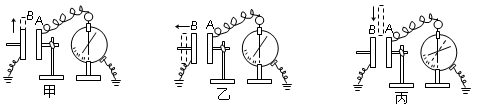

9.(6分)在研究平行板电容器的电容与哪些因数有关的实验中，给电容器充电后有三种操作情形如图：

甲图中B板上移时静电计指针偏角　　　 ；乙图中B板左移时板间电场强度　　　 ；丙图中插入电介质时静电计指针偏角　　　 。(填“变小”、“不变”或“变大”)

8.(6分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减少。某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律。实验测得元件Z的电压与电流的关系如下表所示。根据表中数据，判断元件Z是金属材料还是半导体材料？答：　　　　　　　　　 。

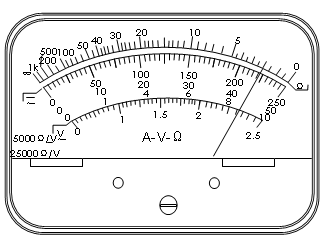

7.(4分)某同学用多用电表欧姆档测量某一金属丝电阻阻值，将选择开关旋到×100档，欧姆表的示数如图，则金属丝电阻的阻值约为　 　　　　Ω。如果想测量的更精确些，应把选择开关旋到　　 档。
