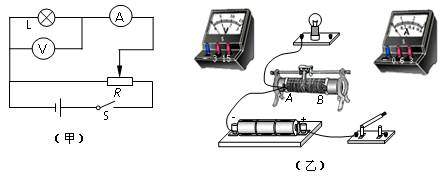

19.(9分)图甲为某同学测绘额定电压为2.5V的小灯泡的I-U图线的实验电路图。

(1)根据电路图，用笔画线代替导线，将图(乙)中的实验电路连接成完整试验电路。

(2)开关S闭合之前，图(乙)中滑动变阻器的滑片应该置于　　　　　 (选填“A端”、“B端”或“AB正中间”)。

(3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比(热力学温度T与摄氏温度t的关系为T=273+t)，根据图(丙)画出的小灯泡I-U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为　　　　 　℃(保留两位有效数字)。

18.(5分)某实验小组用三只相同的小灯泡，连线如图所示电路，研究串并联电路特点，实验中观察到的现象是

A．K₂断开，K₁与a连接，三只灯泡亮度相同

B．K₂断开，K₁与b连接，三只灯泡亮度相同

C．K₂闭合，K₁与a连接，三只灯泡都发光，L₁、L₂亮度相同

D．K₂闭合，K₁与b连接，三只灯泡都发光，L₃亮度小于L₂的亮度

17.(4分)下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法的是

A．测出两组I，U的数据，代入方程组E=U₁+I₁r和E=U₂+I²r中，即可求出E和r

B．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值

C．测出多组I，U的数据，画出U-I图像，再根据图像求E，r

D．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r

16.如图所示为一面积为S的矩形线圈在磁感应强度为B的匀强磁场中匀速转动时所产生的交流电的波形，则该交流电的频率是_________Hz，电压有效值为_______V。

15.如图所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为______Ω，乙电阻阻值为______Ω，电压为10V时，甲中电流为______A，乙中电流为______A。

14.电源电动势为E，内阻为r，外电阻为R，则路端电压U随R变化的函数式是U=________________。当R增大时，U将______，当R=∞时，即外电路______，此时U=______。当R减小时，U将______，当R=0时，即外电路______，此时U=______，I=______。

13.在如图所示的电路中，已知R₂=R₄，A、C间电压U_AC＝15V，B、D间电压U_BD＝7V，则 A、E间U_AE=______。

12.关于远距离输电，下面说法正确的是

A．在输电功率一定的条件下，根据P=可知，导线上损失的电功率与输电电压的平方成正比，与输电线电阻成反比

B．在输电功率一定的条件下，根据P=I²R可知，导线上损失的电功率与输电电流的平方成正比，与输电线电阻成正比

C．在输电功率一定和输电线选定的的条件下，导线上损失的电功率与输电电压的平方成反比

D．在输电功率和电压一定的条件下，导线上损失的电功率与输电线的直径的平方成正比

11.远距离输送一定功率的交流电，若输送电压升高为原来的倍，关于输电线上的功率损失和电压损失，正确的是

A．输电线上的电功率损失是原来的倍

B．输电线上的电功率损失是原来的倍

C．输电线上的电压损失是原来的倍

D．输电线上的电压损失是原来的倍

10.理想变压器原、副线圈的匝数比为4：1，原线圈接在u=311sin100πt V的交流电源上，副线圈所接的负载电阻是11Ω，则副线圈中电流大小是

A．5A　　　　　 B．11A　　　　　 C．20A　　　　　 D．55A
