7．如图所示，在水平台面上铺设两条很长但电阻可忽略的平行导轨MN和PQ，轨间宽度l=0.50m．水平部分是粗糙的，置于匀强磁场中，磁感应强度B=0.60T，竖直向上，倾斜部分是光滑的，该处没有磁场．直导线a和b可在导轨上滑动，质量均为m=0.20kg，电阻均为R=0.05Ω．b放在水平导轨上，a置于斜导轨上高h=0.050m处，无初速翻译．(设在运动过程中a、b间距离足够远，且始终与导轨MN、PQ接触并垂直．回路感应电流的磁场可忽略不计，g=10m/s²)，求：

(1)由导线和导轨组成回路的最大感应电流是多少？

(2)如果导线与水平导轨间的动摩擦因数=0.10，当导线b的速度达到最大值时，导线a的加速度大小是多少？

6．如图所示，竖直放置的光滑平行金属导轨MN、PQ相距L，在M点和P点间接一个阻值为R的电阻，在两导轨间OO₁O₁'O'矩形区域内有垂直导轨平面向里、宽为d的匀强磁场，磁感应强度为B．一质量为m，电阻为r的导体棒ab垂直搁在导轨上，与磁场上边边界相距d₀．现使ab棒由静止开始释放，棒ab在离开磁场前已经做匀速直线运动(棒ab与导轨始终保持良好的电接触且下落过程中始终保持水平，导轨电阻不计)．求：

(1)棒ab在离开磁场下边界时的速度．

(2)棒ab在通过磁场区的过程中产生的焦耳热．

(3)试分析讨论ab棒在磁场中可能出现的运动情况．

5．如图所示的是一个水平放置的玻璃环形小槽，槽内光滑、槽的宽度和深度处处相同．现将一直径略小于槽宽的带正电的小球放入槽内．让小球获一初速度v₀在槽内开始运动，与此同时，在一变化的磁场竖直向下穿过小槽外径所包围的面积，磁感应强度的大小随时间成正比增大，设小球运动过程中带电荷量不变，那么(　　 )

A．小球受到的向心力大小不变　　　　　　　　

B．小球需要的向心力大小增加

C．磁场力对小球做功　　　　　　　　　　　　 　　　

D．小球受到的磁场力不断增加

4．如图所示，两根相距为l的平行直导轨ab、cd．b、d间连有一固定电阻R，导线电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度．(如图)做匀速运动．令U表示MN两端电压的大小，则　　 (　　 )

A．，流过固定电阻R的感应电流由b到d

B．，流过固定电阻R的感应电流由d到b

C．，流过固定电阻R的感应电流由b到d

D．U=vBl，流过固定电阻R的感应电流由d到b

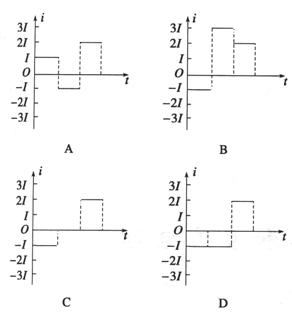

3．如图所示，两个相邻的匀强磁场，宽度均为L，方向垂直纸面向外，磁感应强度大小分别为B、2B．边长为L的正方形线框从位置甲匀速穿过两个磁场到位置乙，规定感应电流逆时针方向为正，则感应电流i随时间t变化的图象是　　 (　　 )

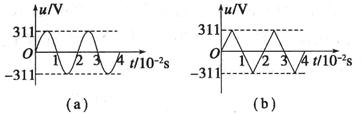

2．图(a)、(b)分别表示两种电压的波形，其中图(a)所示电压按正弦规律变化．下列说法正确的是　　 (　　 ]

A．图(a)表示交流电，图(b)表示直流电

B．两种电压的有效值相等

C．图(a)所示电压的瞬时值表达式为“V

D．图(a)所示电压经匝数比为10∶1的变压器变压后，频率变为原来的

1．如图(a)所示，一矩形线圈abcd放置在匀强磁场中并绕过ab、cd中点的轴OO'以角速度逆时针匀速转动．若以线圈平面与磁场夹角=45°时(如图b)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是(　 　)

4．电容器的特性是“通交流，隔直流”，“通高频，隔低频”．

[强化练习4]如图所示，一只理想变压器的原、副线圈的匝数比是10∶1，原线圈接人电压为220 V的正弦交流电源，一只理想二极管和一个阻值为10 Ω的电阻R串联接在副线圈上．则以下说法中正确的是　　 (　　 )

A．1 min内电阻R上产生的热量为1 452 J

B．电压表的读数为22 V

C．二极管两端的最大电压为22 V

D．若将R换成一个阻值大于10 Ω的电阻，则电流表读数变小

备考能力提升

3．电感线圈的特性是“通直流，阻交流”，“通低频，阻高频”．

2．变压器只对变化的电流变压．
