8．如图所示，三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等、方向垂直纸面向里．则通电导线R受到的磁场力的方向是

　　 A．垂直R，指向y轴负方向

　　 B．垂直R，指向y轴正方向

　　 C．垂直R，指向轴负方向

　　 D．垂直R，指向轴正方向

7．如图所示，两平行带电金属板竖直放置，一带电粒子在仅受重力、电场力的作用下从点沿直线运动到点．则粒子的

A．速度变大　　 　　　　

B．重力势能变大

C．加速度变大　　

D．电势能变大

6．图示为包含某逻辑电路的一个简单电路图，L为小灯泡．当电阻R′受到光照时，其阻值将变得远小于R．则下列判断正确的是

　　 A．该逻辑电路是“与”门电路

　　 B．该逻辑电路是“或”门电路

　　 C．该逻辑电路是“非”门电路

　　 D．当电阻R′受到光照时，小灯泡L将发光

5．传感器是采集信息的一种重要元件，图示是一种电容式压力传感器，左边下面为可动电极，它的两端固定，当待测压力F作用于可动电极时，使它发生形变，从而改变传感器的电容．若电流从灵敏电流计的正接线柱流入时，指针向右偏；电流从灵敏电流计的负接线柱流入时，指针向左偏；则当待测压力F突然增大时

A．电容器的电容增大　　

B．电容器的电容减小

　　　 C．灵敏电流计指针向左偏　　

　　　 D．灵敏电流计指针向右偏

4．地球自西向东自转．若赤道上某处有一竖直的避雷针，当带正电的乌云经过避雷针的上方时，乌云开始对避雷针放电，则地磁场对避雷针的作用力的方向为

　　 A．向东　　 　　　　　　　 B．向南　　 　　　　　　　 C．向西　　 　　　　　　　 D．向北

3．电功率的计算公式中，是加在用电器上的电压，是用电器的电阻，此式可用于

　　 A．计算电冰箱的功率　　 　　　　　　　　　　　　　　 B．计算电风扇的功率

　　 C．计算电烙铁的功率　　 　　　　　　　　　　　　　　 D．计算洗衣机的功率

2．下列对一些物理现象的描述，正确的是

　　 A．奥斯特实验说明利用磁场可以产生电流

　　 B．磁电式电流表的工作原理是磁场对电流的作用

　　 C．安培分子电流假说认为磁体的磁场是由运动电荷产生的

　　 D．将一条形磁铁从中间锯断，则一块仅为N极，另一块仅为S极

1．电视机的玻璃荧光屏表面经常有许多灰尘，这主要是因为

　 　　 A．灰尘的自然堆积

　 　　 B．玻璃有极强的吸附灰尘的能力

　 　　 C．电视机工作时，屏表面温度较高而吸附灰尘

　 　　 D．电视机工作时，屏表面有静电而吸附灰尘

20．(15分)超音速飞机在平流层飞行时，尾气中的会破坏臭氧层。科学家正在研究利用催化技术将尾气中的和转变成和，化学方程式如下：

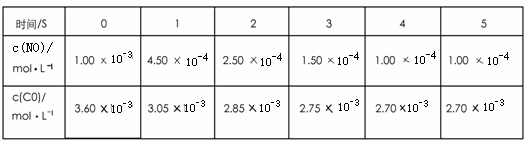

为了测定在某种催化剂作用下的反应速率，在某温度下用气体传感器测得不同时间的NO和CO浓度如下表：

请回答下列问题(均不考虑温度变化对催化剂催化效率的影响)：

(1)写出该反应的平衡常数表达式K=　　　　　　　 。

(2)前2s内的平均反应速率v(N₂)=_____________。

(3)在上述条件下反应能够自发进行，则反应的　　　　 0(填写“>”、“<”、“=”)。

(4)假设在密闭容器中发生上述反应，达到平衡时下列措施能提高NO转化率的是　　　 。

A.选用更有效的催化剂　　　　　　　　　 B.升高反应体系的温度

C．降低反应体系的温度　　　　　　　　 D.缩小容器的体积

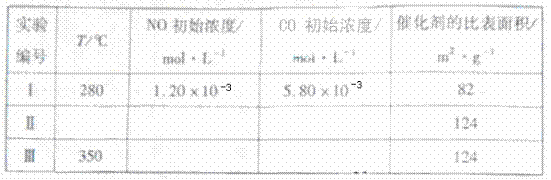

(5)研究表明：在使用等质量催化剂时，增大催化剂比表面积可提高化学反应速率。为了分别验证温度、催化剂比表面积对化学反应速率的影响规律，某同学设计了三组实验，部分实验条件已经填在下面实验设计表中。

①请在上表格中填入剩余的实验条件数据。

②请在给出的坐标图中，画出上表中的三个实验条件下混合气体中NO浓度随时间变化的趋势曲线示意图，并标明各条曲线的实验编号。

19．(16分)氢氧燃料电池是符合绿色化学理念的新型发电装置。下图为电池示意图，该电池电极表面镀一层细小的铂粉，铂吸附气体的能力强，性质稳定，请回答：

(1)氢氧燃料电池的能量转化主要形式是　　　 ，在导线中电子流动方向为　　　　　　 (用a、b 表示)。

(2)正极反应式为　　　　 。

(3)电极表面镀铂粉的原因为　　　　　 　　　　　　　。

(4)该电池工作时，H₂和O₂连续由外部供给，电池可连续不断提供电能。因此，大量安全储氢是关键技术之一。金属锂是一种重要的储氢材料，吸氢和放氢原理如下：Ⅰ.2Li+H₂ 　2LiH　　 Ⅱ.LiH+H₂O＝LiOH+H₂↑

①反应Ⅰ中的还原剂是　　 ，反应Ⅱ中的氧化剂是　　 。

②已知LiH固体密度为0.82g/cm³。用锂吸收224L(标准状况)H₂，生成的LiH体积与被吸收的H₂体积比为　　　　 。

③由②生成的LiH与H₂O作用，放出的H₂用作电池燃料，若能量转化率为80%，则导线中通过电子的物质的量为　　　　　　 mol。
