17.(12分)水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆，如图甲所示，金属杆与导轨的电阻忽略不计；均匀磁场竖直向下.用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动.当改变拉力的大小时，相对应的匀速运动速度v也会变化，v与F的关系如图乙所示.(取重力加速度g=10m/s²)

(1)金属杆在匀速运动之前做什么运动？

(2)若m=0.5kg，L=0.5m，R=0.5Ω；磁感应强度B为多大？

(3)由v-F图线的截距可求得什么物理量？其值为多少？

16.(12分)发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线电阻为10 Ω.若输电线中因发热 而损失的功率为输送功率的4%，试求：

(1)在输电线路中设置的升、降压变压器的原、副线圈的匝数比分别为多少.

(2)用户得到的电功率是多少？

15.(10分)电子从A点以速度v垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图所示.电子的质量为m，电荷量为e，电子的重力和空气阻力均忽略不计,求:

(1)在图中正确画出电子从进入匀强磁场到离开匀强磁场时的轨迹；(用尺和圆规规范作图)

(2)求匀强磁场的磁感应强度。

14.(1)(2分)关于欧姆表及其使用中的问题，正确的是：(　 　)

A.接表内电源负极的应是红表笔

B.换挡后，都要重新欧姆调零

C.表盘刻度是均匀的

D.表盘刻度最左边表示电阻阻值为0

(2) (8分)在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l。用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R。

①请写出测金属丝电阻率的表达式：ρ=　　　　 　(用上述测量量的字母表示)。

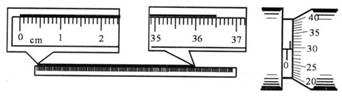

②若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l=　　　 　cm，金属丝直径的测量值为d=　　　　 　mm。

③用电流表和电压表测金属丝的电阻时，由于电压表、电流表内阻的影响。不论使用电流表内接法还是电流表外接法，都会产生系统误差。按如右上图所示的电路进行测量。可以消除由于电表内阻造成的系统误差。利用该电路进行实验的主要操作过程是：

第一步：先将R₂的滑动头调到最左端，单刀双掷开关S₂向上1闭合，闭合电键S₁，调节滑动变阻器R₁和R₂，使电压表和电流表的示数尽大些(不超过量程)，读出此时电压表和电流表的示数U₁、I₁。

第二步：保持两滑动变阻器的滑动头位置不变，将单刀双掷开关S₂向2闭合，读出此时电压表和电流表的示数U₂、I₂。

请写出由以上记录数据计算被测电阻R的表达式R=　　　　　　 。

13.(1)(2分)在用伏安法测量一个定值电阻阻值的实验中提供了如下器材：

①待测电阻R_x(约100 Ω)；

②直流毫安表(量程0-20 mA，内阻约50 Ω)；

③直流电压表(量程0-3 V，内阻约5 kΩ)；

④直流电源(输出电压3 V，内阻可不计)；

⑤滑动变阻器(阻值范围0-15 Ω，允许最大电流1 A)；

⑥电键一个，导线若干条.

实验要求最大限度的减小误差，则毫安表的连接应选择__________(填“内接” 或“外接”)的连接方式；滑动变阻器的连接应选择__________(填“限流” 或“分压”)的连接方式。　

(2)(6分)用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外，可供使用的实验器材还有：

A.电压表 (量程3V) 　　　B.定值电阻R₀(阻值4Ω，额定功率4W)

C.电流表 (量程3A)　　　 D.电流表 (量程0.6A)

E.滑动变阻器R(阻值范围0-20Ω，额定电流1A)

①电流表应选____________；(填器材前的字母代号)。

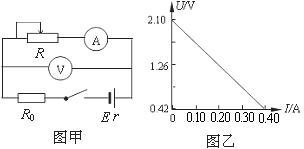

②根据实验数据作出U-I图像(如图乙所示)，则蓄电池的电动势E ＝_________V，内阻r =________Ω；(均保留三位有效数字)

12.在光滑的水平地面上方，有两个磁感应强度大小均为B，方向相反的水平匀强磁场，如图所示，PQ为两个磁场的边界，磁场范围足够大。一个半径为a，质量为m，电阻为R的金属圆环垂直磁场方向，以速度v从如图所示实线位置向右运动，当圆环运动到直径刚好与边界线PQ重合时，圆环的速度为，则下列说法正确的是：

A.此时圆环中的电功率为

B.此时圆环的加速度为

C.此过程中通过圆环截面的电量为

D.此过程中回路产生的电能为

第Ⅱ卷 (本卷共计52分)

11.如右图所示，abcd是粗细均匀的电阻丝制成的长方形线框，长ad为宽ab的2倍，导体棒是用相同的电阻丝制成的，可在ad边与bc边上无摩擦滑动，导体棒与线框接触良好，并与ad和bc分别交于M、N两点，线框处于垂直纸面向里的匀强磁场中，导体棒与ab平行。当导体棒MN由靠近ab边处向cd边匀速移动的全过程中，以下说法正确的是:

A.MN中电流先增大后减小 　　　　　 B.MN两端电压先增大后减小

C.MN上拉力的功率先减小后增大 　 D.矩形线框中消耗的电功率先增大后减小

10.一个N匝圆形闭合线圈，放在磁感强度为B的匀强磁场中，线圈平面跟磁感应强度方向成30°角，磁感应强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是：

A.每匝线圈的面积不变，将线圈匝数增加一倍

B.线圈的匝数不变，将每匝线圈的面积增加一倍

C.线圈的匝数不变，将线圈半径增加一倍

D.适当改变线圈的取向

9.两个粒子,带电量相等,在同一匀强磁场中只受磁场力而作匀速圆周运动，则：

A.若速率相等,则半径必相等

B.若质量相等,则周期必相等

C.若质量和速度大小的乘积相等,则半径必相等

D.若动能相等,则周期必相等

8.如图甲、乙电路中，电阻R和自感线圈L的电阻值都很小且相等，灯泡的电阻稍大.接通开关S，使电路达到稳定，灯泡发光。下列判断正确的是:

A.在电路甲中断开S，灯泡将渐渐变暗

B.在电路甲中断开S，灯泡将先变得更亮，然后渐渐变暗

C.在电路乙中断开S，灯泡将渐渐变暗

D.在电路乙中断开S，灯泡将先变得更亮，然后渐渐变暗
